加强筋结构工业塑料周转托盘设计

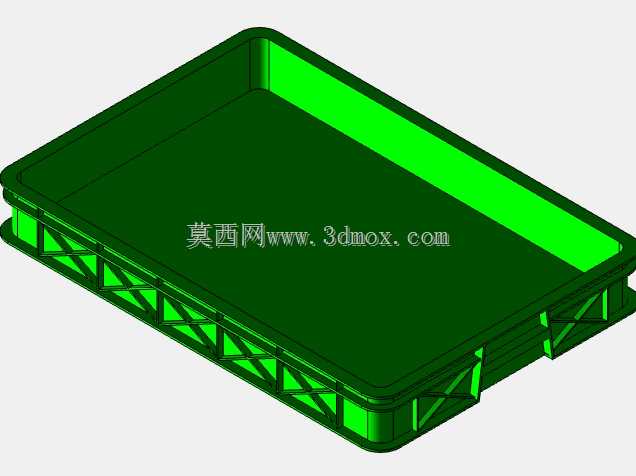

　　在生产车间物料周转、仓储单元化堆码、干线运输装载环节，这类带加强筋结构的塑料托盘是替代木质托盘、纸质周转箱的核心承载器具，日常使用场景覆盖电子元器件分装、机加工零件中转、食品级物料周转、电商仓储分拣等多个领域，相比传统木质托盘，它不存在木屑脱落、受潮霉变、钉刺刮伤包装物的问题，相比金属托盘自重更轻，单人即可完成短距离挪移，适配大部分手动液压叉车、电动堆高车的叉齿作业高度。从结构设计逻辑来看，整个托盘采用浅槽型敞口设计，槽体内壁做了微小的拔模斜度，既方便注塑生产时的脱模作业，也能让空托盘实现多层叠放收纳，闲置时堆叠占用的仓储空间仅为使用状态的三分之一，大幅降低空容器的存储成本。

　　底部的交叉网格加强筋是整个结构的核心受力部分，筋条的排布并非均匀等距设置，而是对应槽体底部的受力集中区域做了加密处理，在托盘承托重物时，筋条可以将槽底的集中载荷均匀分散到整个底面框架，避免局部载荷过大导致槽底凹陷变形，筋条的厚度与槽体侧壁厚度保持1:1.2的比例，兼顾注塑成型时的熔料流动填充效率与整体结构的抗冲击性能，不会出现筋位过厚导致的表面缩痕，也不会因筋条过薄在受冲击时发生断裂。

　　托盘的边角位置全部做了大圆弧过渡处理，一方面是消除尖锐边角带来的作业磕碰风险，另一方面圆弧结构可以分散堆码时的边角应力，避免叉车作业时碰撞边角导致的开裂问题，侧壁顶部的翻边结构做了加厚处理，既可以作为人工搬运的握持位，也能在多层叠放时作为上层托盘的支撑限位，防止叠放时出现滑移错位。从安装与适配边界来看，这类托盘的外轮廓尺寸适配标准1200*1000mm物流单元的模数要求，槽体深度控制在150mm区间，既可以满足常规散状零件的盛放需求，也不会因为槽深过大导致取放底层零件时操作不便，底部叉齿入口的净空高度预留100mm，完全覆盖市面主流手动叉车、电动堆高车的最低叉齿高度，不需要额外搭配托盘垫高架即可完成叉取作业。

　　在实际使用过程中，这类塑料托盘可以耐受-20℃到60℃的常规仓储作业温度，常温下均匀承载能力可以达到500kg，堆码时上层叠加载荷不超过300kg时不会出现侧壁变形，表面的光滑平面不容易积存灰尘，日常清洁只需要高压空气吹扫或者清水冲洗即可，不会像木质托盘一样积存油污与金属碎屑，特别适合精密机加工零件、电子元器件的周转使用，避免硬质杂质刮伤零件表面。设计时还特意在侧壁与底部的衔接位置做了圆角过渡，避免应力集中导致的疲劳断裂，在长期反复周转、频繁叉车作业的工况下，结构疲劳寿命比普通平板结构塑料托盘提升40%以上，同时整个结构没有多余的异形曲面，注塑模具结构简单，量产时的成型周期短，生产成本可控，适合大规模批量生产投入使用。
