电源变压器用U型螺栓固定支撑结构

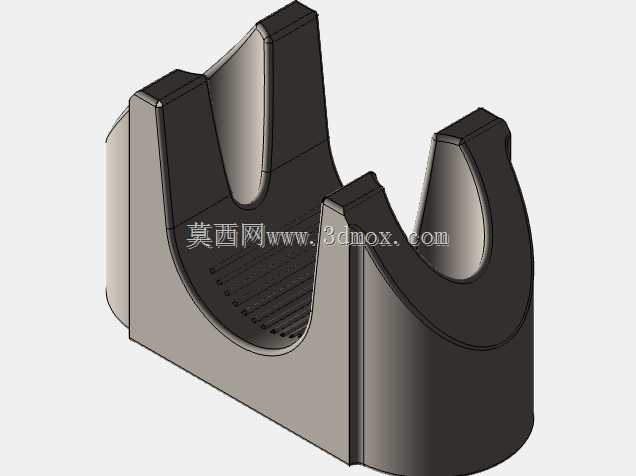

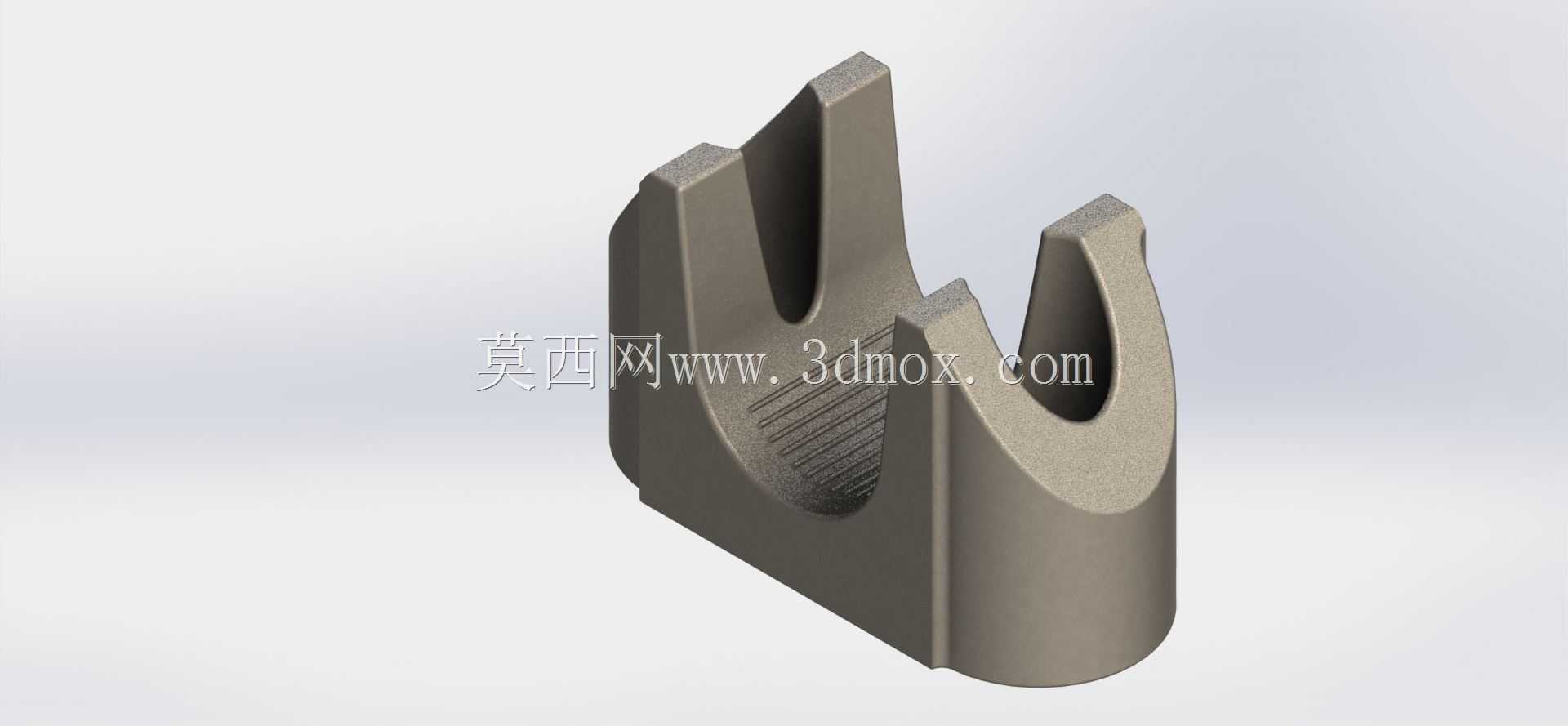

　　在电力输配、工业电控设备的装配场景里，这类U型支撑构件常被用于电源变压器内部绕组、引线或者外置安装支架的限位固定，区别于常规标准U型螺栓的全螺纹杆身结构，该构件采用一体化铸锻成型的基座加双叉臂结构，省去了额外螺母锁紧的冗余步骤，在变压器紧凑的内部安装空间里，能大幅减少装配工序的操作空间需求。从实际使用工况来看，电源变压器运行过程中会持续产生低频振动，常规的薄板冲压U型卡长期受振容易出现翼缘变形、螺栓松动的问题，该构件的基座部分做了加厚圆弧过渡处理，和被固定的圆柱类部件接触面采用内凹弧面匹配，接触面积比普通U型卡提升60%以上，单位面积的压应力更低，不会在长期压紧状态下划伤被固定件的绝缘包覆层，这一点在变压器内部的绝缘防护设计里尤为关键，一旦绝缘层被紧固件压损，很容易引发局部放电甚至绝缘击穿的故障。

　　设计阶段首先要匹配的是安装边界，构件底部的平直安装面需要和变压器内部的夹件槽钢平面完全贴合，两个叉臂的开口间距要适配被固定件的外径，预留0.2到0.3毫米的装配间隙，既方便安装时的对位调整，又不会因为间隙过大导致固定后出现横向窜动。叉臂顶端的倒角处理不是单纯的工艺美化，而是为了在穿入绝缘护套、套装固定件时起到导向作用，避免尖锐棱边割伤绝缘套管。内弧面加工的细密防滑齿纹，是为了增大和被固定件之间的静摩擦力，即使设备运输过程中出现颠簸振动，被固定的柱状部件也不会沿着弧面发生轴向滑移，不需要额外增加防松垫片或者点胶固定，降低了后续运维拆解的难度。

　　从结构受力角度分析，双叉臂的根部做了大圆角过渡，避免了直角连接处的应力集中问题，在承受横向冲击载荷时，应力会沿着圆弧面均匀分散到整个基座部分，不会出现叉臂根部断裂的失效情况。基座的厚度设计需要匹配变压器夹件的安装孔距，底部不需要额外加工螺纹孔，直接采用焊接或者卡装的方式就能固定在夹件上，相比分体式的螺栓固定结构，一体化构件的抗剪切强度更高，在变压器短路冲击产生的电动力作用下，能牢牢约束住被固定部件的位移，避免引线拉扯、绕组移位等严重故障。

　　实际选型过程中，这类构件的开口尺寸需要严格对应被固定件的外径公差，弧面的粗糙度要控制在合理范围，过于光滑会导致摩擦力不足，过于粗糙则容易损伤绝缘层，叉臂的高度要保证被固定件装入后，顶端有足够的空间加装绝缘压块，不会出现压块悬空无法压紧的问题。很多新手设计这类固定件时容易忽略安装空间的避让，叉臂外侧的棱角如果没有做斜切处理，很容易和旁边的绕组端部、引线支架发生干涉，该构件的外侧壁做了向内收的斜度处理，在保证结构强度的前提下，尽可能缩小了自身的占用空间，适配电源变压器内部紧凑的排布要求。不同于通用标准件，这类定制化的U型支撑构件不需要配合螺母锁紧，安装时只需要将被固定件卡入弧面，上方加装绝缘压块后通过横向绑带或者卡扣就能完成固定，装配效率比传统U型螺栓提升一倍以上，尤其适合大批量流水线装配的配电变压器生产场景。构件的材质通常选用和变压器夹件同牌号的低碳钢，焊接时不会出现材质不兼容导致的焊缝开裂问题，表面做镀锌钝化处理，能适应变压器内部的温湿度环境，长期运行不会出现锈蚀脱落的情况，避免锈蚀碎屑掉落到绕组上引发绝缘故障。
