台式多轴可调角度工装夹具结构设计

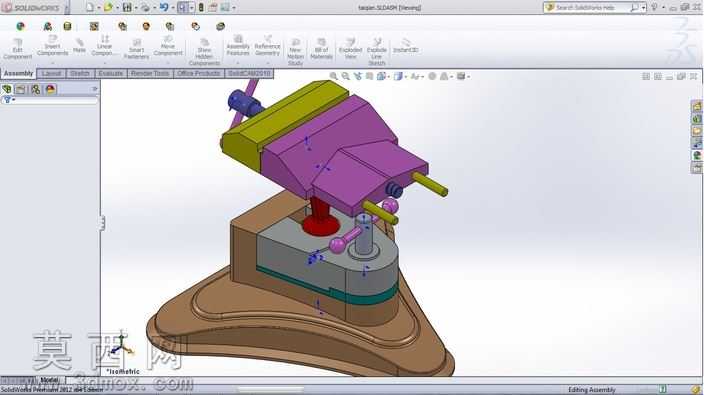

本作品为台式多轴可调角度工装夹具，采用SolidWorks完成全参数化三维建模，整体装配逻辑清晰，各部件配合关系完整可追溯。建模过程中先从底座部件开始搭建，底座采用流线型承托结构，底部做加宽加厚处理保证放置稳定性，底座主体设置分层安装位，预留旋转轴的装配孔位与定位销孔，保证上部调节机构的安装精度。中部支撑结构采用立柱加旋转关节的组合设计，立柱与底座之间设置轴向定位结构，可实现水平方向的角度旋转，关节处配置球形调节端头，搭配粉色操作手柄实现锁紧与解锁，手柄表面做防滑纹理建模，还原实际操作的握持手感。上部工作头部分采用分体式拼接结构，主体紫色部件为工件装夹主体，设置多组横向伸出的定位杆与调节轴，黄色侧盖为可拆卸式防护结构，内部预留装夹执行元件的安装空间，顶部蓝色部件为驱动端接口，可外接动力元件实现装夹动作的驱动。材质渲染方面，底座采用棕色电木材质表现，还原工装底座的耐磨绝缘特性，中部金属结构采用灰色铸铁与亮面金属搭配，区分固定件与运动件的视觉差异，操作手柄采用粉色工程塑料材质，醒目区分操作部件与结构部件，装夹头紫色部件采用耐磨合金钢材质表现，黄色侧盖采用硬质工程塑料，各部件材质的粗糙度、反光度参数均按照实际工业材料调试，渲染效果贴近真实工装的视觉质感。结构设计上充分考虑工装的可调性需求，多轴关节可实现装夹头在多个自由度的角度调整，满足不同角度的工件加工、检测装夹需求，各运动部件均设置限位结构，避免调节超程造成结构损坏，锁紧机构采用偏心压紧原理，操作手柄扳动即可快速完成角度锁定，无需额外工具辅助，提升工装的使用效率。整体建模过程严格按照机械装配规范进行，各零件之间无干涉，装配约束完整，可直接用于工程图导出、运动仿真模拟以及后续的加工生产参考，模型保留了完整的特征参数，可根据实际装夹需求调整各部件的尺寸参数，适配不同规格的工件装夹场景。
