精简结构立式冲压成型工装模板

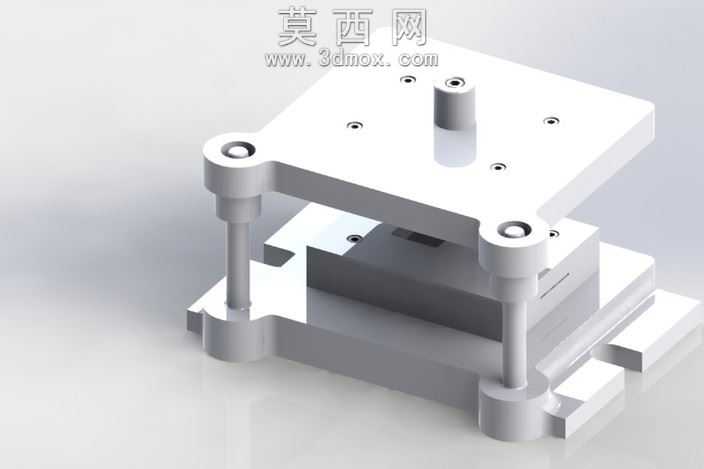

本模型为立式冲压成型类工装模板，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械工装设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各部件在虚拟装配状态下无错位、无卡滞。整体结构采用上下模座分体式设计，上模座为方形平板结构，表面均匀布置安装定位孔，中心设置凸模安装工位，四个角位配置导套安装位，用于和下模的导向部件配合；下模座设置对应凹模安装区域，边缘预留设备装夹定位槽，方便将整套工装固定在冲压设备工作台面。四根等直径导向立柱采用对称式布置，连接上下模座，建模时对导柱与导套的配合间隙做了参数化设定，可根据实际冲压工况调整配合精度，保证上下模合模过程中的同轴度，避免成型过程中出现偏载啃模的问题。材质渲染方面，整体模架主体采用合金结构钢材质表现，赋予金属哑光银白质感，对导向柱表面做了高光金属处理，模拟精加工后的镀铬表面效果，安装孔位做了内孔深色处理，区分实体结构与安装空位，渲染时采用柔和的工作室布光，清晰展现各部件的轮廓层次与装配关系，能够直观呈现工装的整体结构逻辑。设计思路上以精简实用为核心，去除了冗余的辅助结构，保留工装核心的导向、成型、安装功能模块，模板结构具备较强的通用性，可通过更换中心的凸模、凹模镶块，适配不同尺寸规格的小型冲压件生产需求，导柱导套的标准化选型也降低了后续实际加工制造的配件采购成本，上下模座的安装孔位采用通用间距设计，能够适配多数常规吨位的小型冲压设备安装要求，建模过程中对所有受力部位做了结构加强处理，上模座与导柱连接位置做了加厚凸台设计，避免长期合模受力出现结构变形，下模座的底部设置了均匀分布的支撑筋结构，在保证整体刚性的前提下尽可能减轻模座自重，减少工装安装搬运的难度。
