汽车零部件加工专用气动夹具结构设计

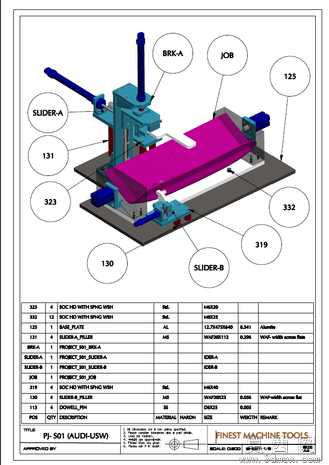

本模型为面向汽车零部件加工工序设计的专用气动夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、配合公差都做了对应参数预留，确保模型可直接对接后续的工程图导出与实际加工生产。模型整体采用底板承载式布局，底部为平整的钢制安装基板，基板上预设多组标准安装孔位，可直接固定在铣床、钻床等加工设备的工作台上，保证夹具整体的安装刚性与定位精度。模型包含两组对称布置的滑动夹紧模块，分别标注为SLIDER-A与SLIDER-B，滑动模块采用直线导轨导向结构，搭配气动驱动元件提供夹紧动力，可实现对长条形工件的双侧同步夹紧，避免工件装夹过程中出现偏移、翘曲等问题。夹具上方设置BRK-A式压持组件，可从工件垂直方向施加辅助压持力，配合侧向夹紧结构实现工件的六自由度完全定位，确保加工过程中工件不会因切削力作用产生位移。模型中对每一个组成零件都做了独立的材质赋予：安装基板与滑动座采用45号钢材质，表面做发黑处理的质感渲染，夹紧压头采用聚氨酯包胶材质，避免刚性接触夹伤工件表面，气动元件采用标准工业气缸的金属与密封件组合材质，整体渲染效果还原了真实工装的外观质感。设计过程中充分考虑了工件的装夹便捷性，所有夹紧动作均可通过气动阀组统一控制，操作人员仅需完成工件的初步放置即可触发自动夹紧流程，大幅降低装夹辅助时间，提升加工工序的生产效率。模型附带完整的零件明细BOM表，对每一个零件的编号、名称、材质、规格尺寸都做了清晰标注，可直接用于生产物料的采购与加工排产，整套夹具结构紧凑、布局合理，无冗余干涉结构，所有运动部件都预留了足够的活动行程，可适配一定尺寸范围内的同类工件装夹需求，具备较强的通用性与实用价值。
