锥形毛刺研磨加工用磨头结构设计

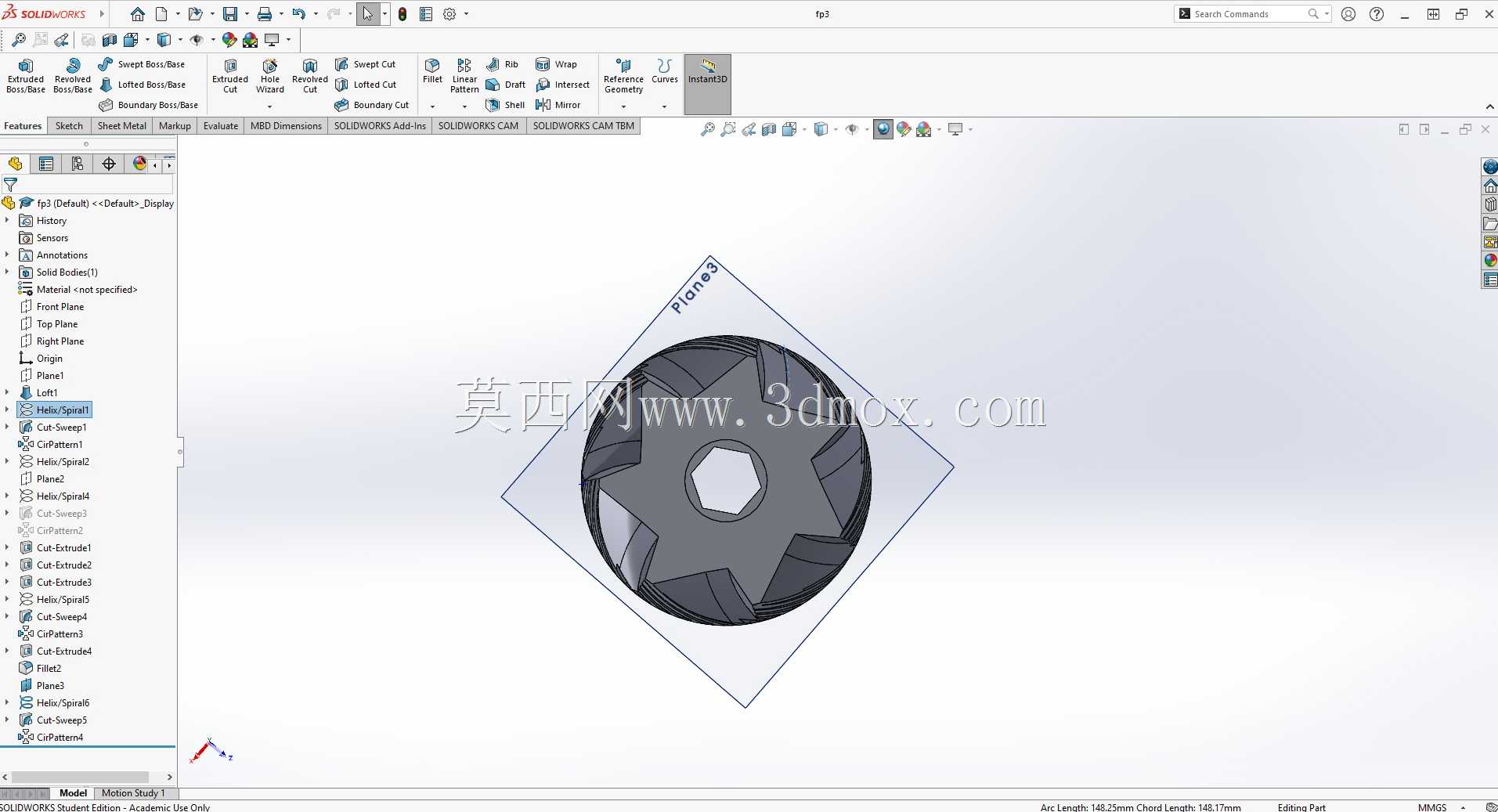

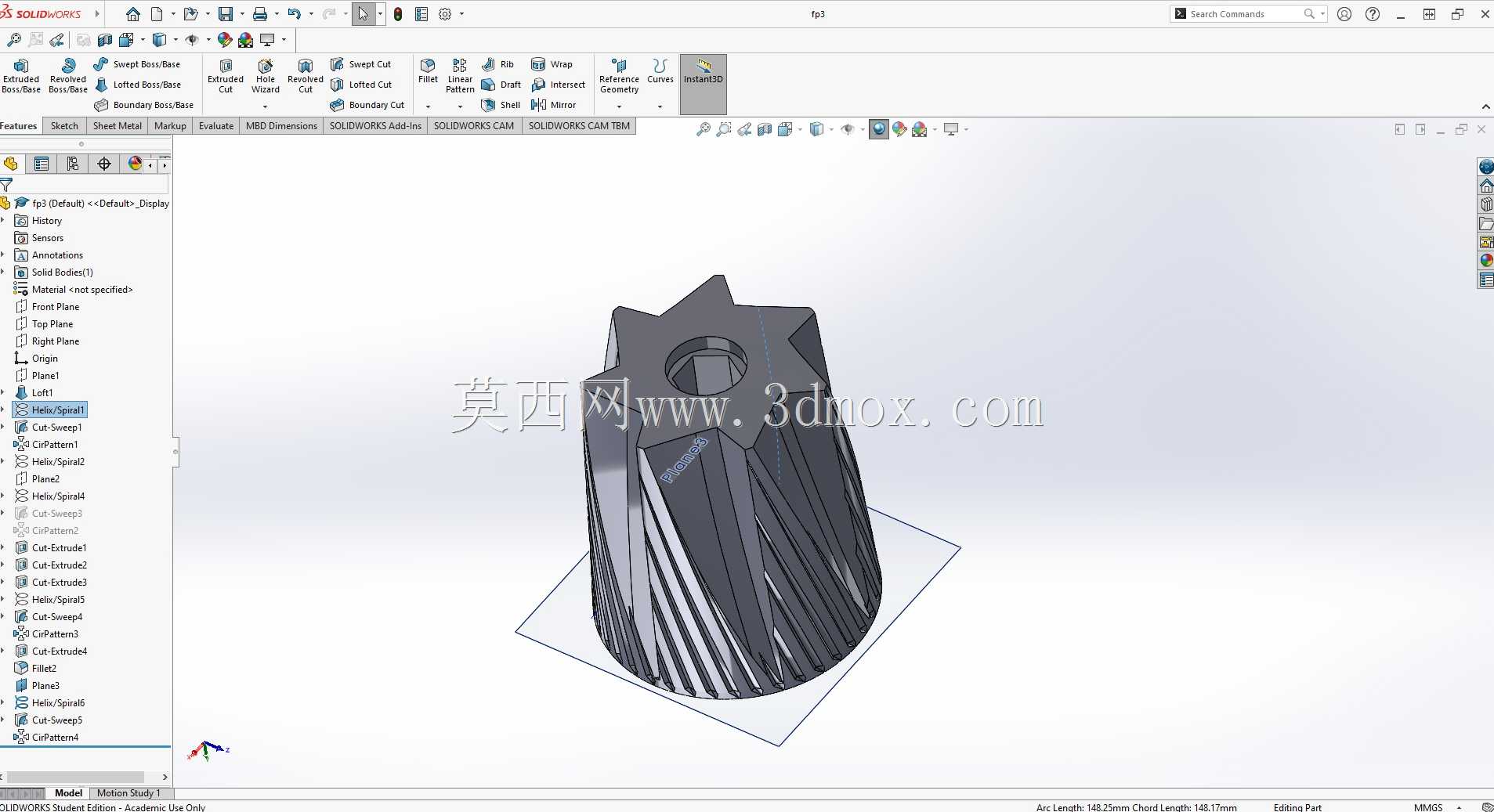

　　在五金零件机加工的后处理工序里，内孔交叉孔位置的毛刺去除一直是一线加工的痛点，尤其是带锥度的深孔、异形孔内壁飞边，常规直柄圆柱磨头很难贴合孔壁轮廓，要么打磨不到位残留毛刺，要么进给量控制不当刮伤已加工面，影响零件装配精度。这款锥形研磨磨头的结构设计，正是针对这类加工场景做的适配优化。从结构上看，磨头整体采用上窄下宽的锥度造型，顶部设计为六角星型的传动连接端，不需要额外做夹头转接，直接可以卡在对应规格的气动研磨机、手电钻的输出夹头内，安装时只要对准夹头卡槽推入锁紧即可，同轴度偏差控制在很小的范围内，高速旋转时不会出现明显的径向跳动，避免打磨时出现偏磨、震纹的问题。

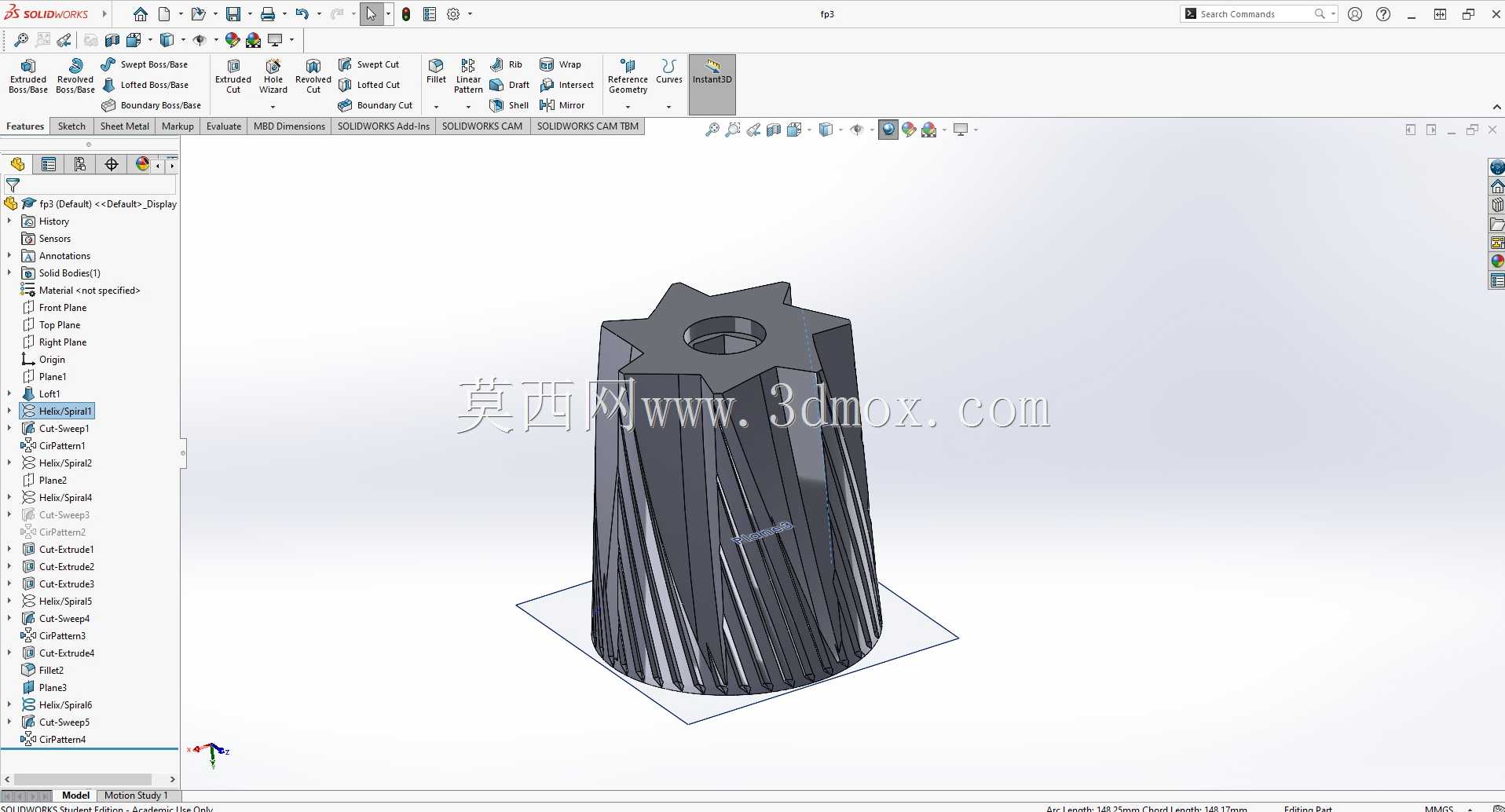

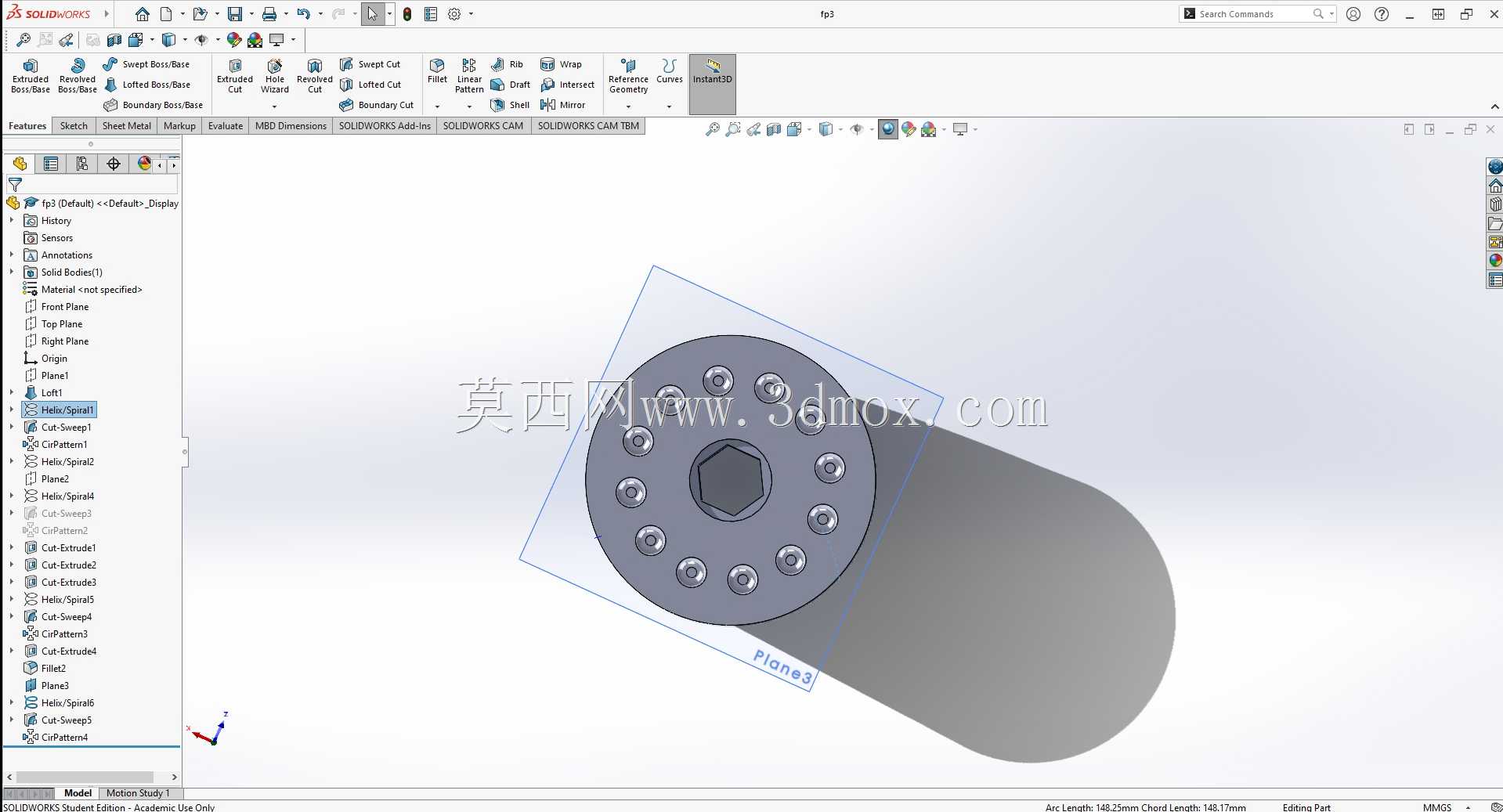

　　磨头的工作段外壁做了均匀分布的斜向排屑槽，槽道顺着锥面螺旋向下延伸，打磨过程中产生的金属碎屑、研磨膏残留可以顺着槽道及时排出，不会堆积在磨削面和工件内壁之间造成二次刮伤，也能减少磨头工作时的发热，延长磨头的有效使用寿命。磨头中心位置设计了贯通的内孔，这个结构一方面是减轻磨头自身重量，降低高速旋转时的转动惯量，让操作人员手持研磨时更容易控制进给力度，针对薄壁零件加工时也不容易因为压力过大磨穿工件；另一方面，部分带内冷通道的研磨设备可以直接通过这个中心孔输送冷却气体或者研磨液，直接作用到磨削接触区域，进一步提升打磨的表面质量。在实际应用场景中，这类锥形磨头可以覆盖多种加工需求：针对冲压件、压铸件的合模线飞边，锥面可以灵活贴合零件的转角、斜面位置，不需要频繁更换磨头角度就能完成不同位置的打磨；针对机械加工后零件的孔口倒角、交叉孔毛刺，磨头的小端可以先伸入孔内，顺着锥面逐步进给，均匀去除孔边的毛刺，不会把孔口磨成不规则的喇叭口影响装配精度；针对3D打印金属零件的支撑去除、表面层纹打磨，锥面的不同直径段可以适配打印件不同大小的内凹结构，从细小的流道到较大的锥形沉孔都能适配。

　　设计过程中需要重点控制几个尺寸边界：首先是锥度的取值，锥度过大会导致磨头小端强度不足，打磨稍硬的金属材料时容易出现崩边，锥度过小则无法适配大角度的锥孔打磨，经过多次场景验证，这个锥度取值可以覆盖绝大多数常见的锥形沉孔、倒角加工需求；其次是顶部六角连接端的尺寸公差，需要和主流的气动研磨机夹头尺寸匹配，间隙过大会导致装夹后晃动，间隙过小则会出现装夹困难，无法快速更换磨头；另外排屑槽的深度也需要做平衡，槽深过大会降低磨头工作段的结构强度，高速打磨时容易出现断裂风险，槽深过浅则排屑空间不足，碎屑容易卡在槽内影响打磨效果。

　　在安装使用时，需要注意磨头的装夹深度要足够，夹头要锁紧连接端的六角位置，不能夹在磨削工作段，避免高速旋转时磨头飞出造成安全隐患；针对不同硬度的加工材料，需要匹配对应的转速，加工硬度较高的钢材时适当降低转速，配合研磨膏使用可以获得更好的表面粗糙度，加工铝、铜等软质材料时可以适当提高转速，进给力度要均匀，避免单次进给量过大导致磨头损耗过快。这类磨头的结构设计没有多余的复杂特征，所有的造型都是围绕实际打磨场景的需求做的优化，没有为了外观做冗余的结构，不管是小批量的零件修磨，还是生产线的批量去毛刺工序，都能稳定适配，解决常规磨头无法处理的锥形面、斜孔毛刺去除问题。
