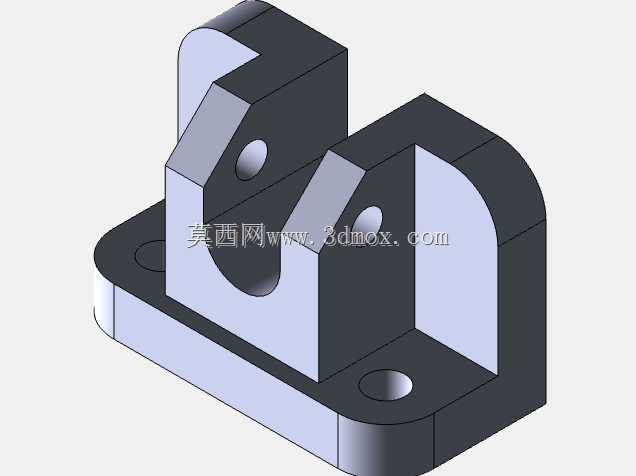

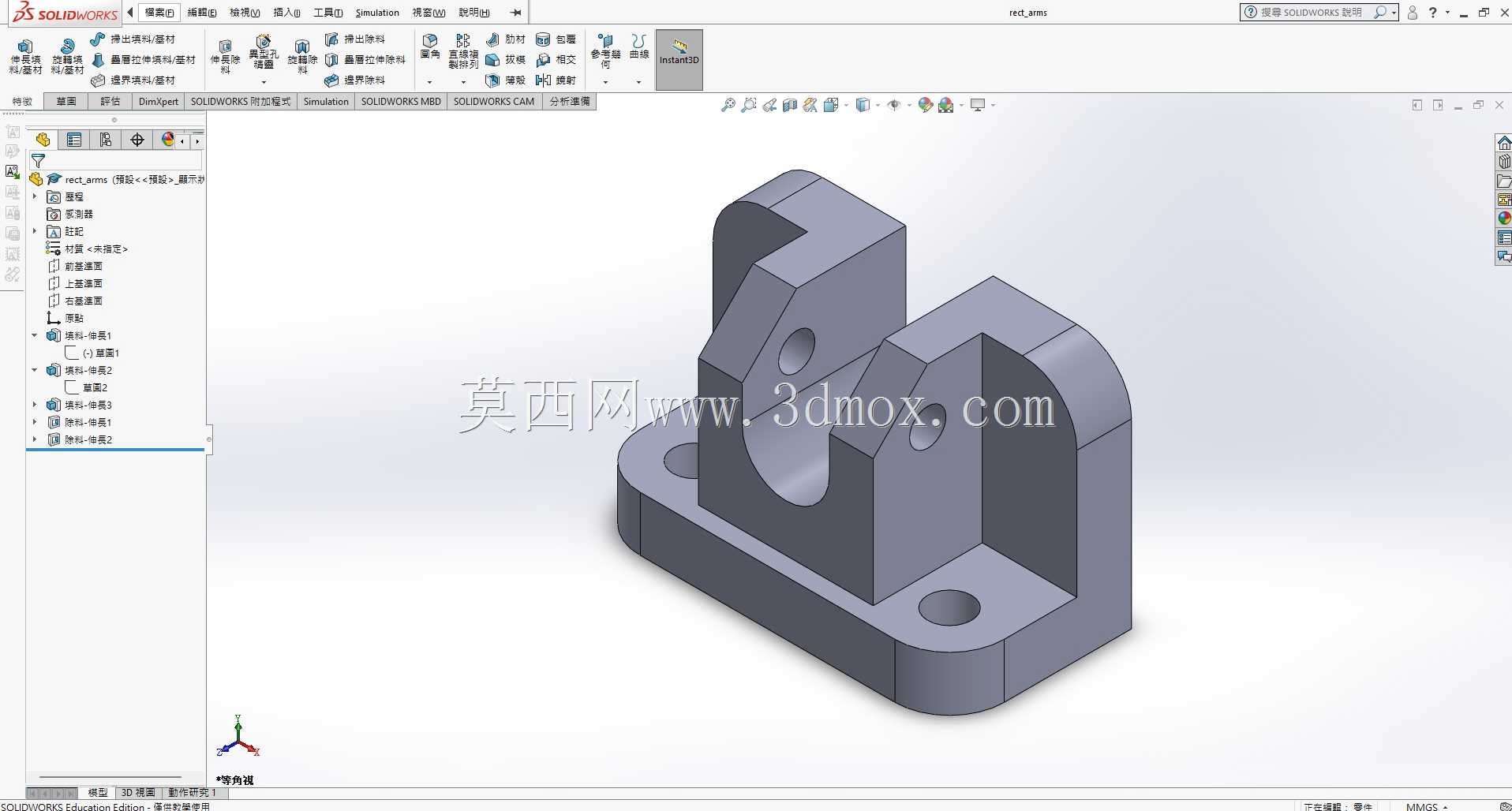

带双向上延伸臂的矩形安装底座结构

　　在工业设备的装配体系中，这类带双向上延伸臂的矩形底座是非常典型的支撑定位构件，常被用在小型机电组件、传感模块、低压电气元件的安装工位上，承担着承载上部载荷、固定部件相对位置、抵消设备运行振动的核心作用。很多现场做设备改造的工程师都有体会，选对适配的安装底座，能省去大量现场配焊、打孔的调整工作量，尤其是在空间紧凑的电控柜内部、小型自动化生产线的旁侧安装位，这类一体成型的底座比现场拼接的焊接支架可靠性高很多，不会因为长期受振出现焊缝开裂、位置偏移的问题。

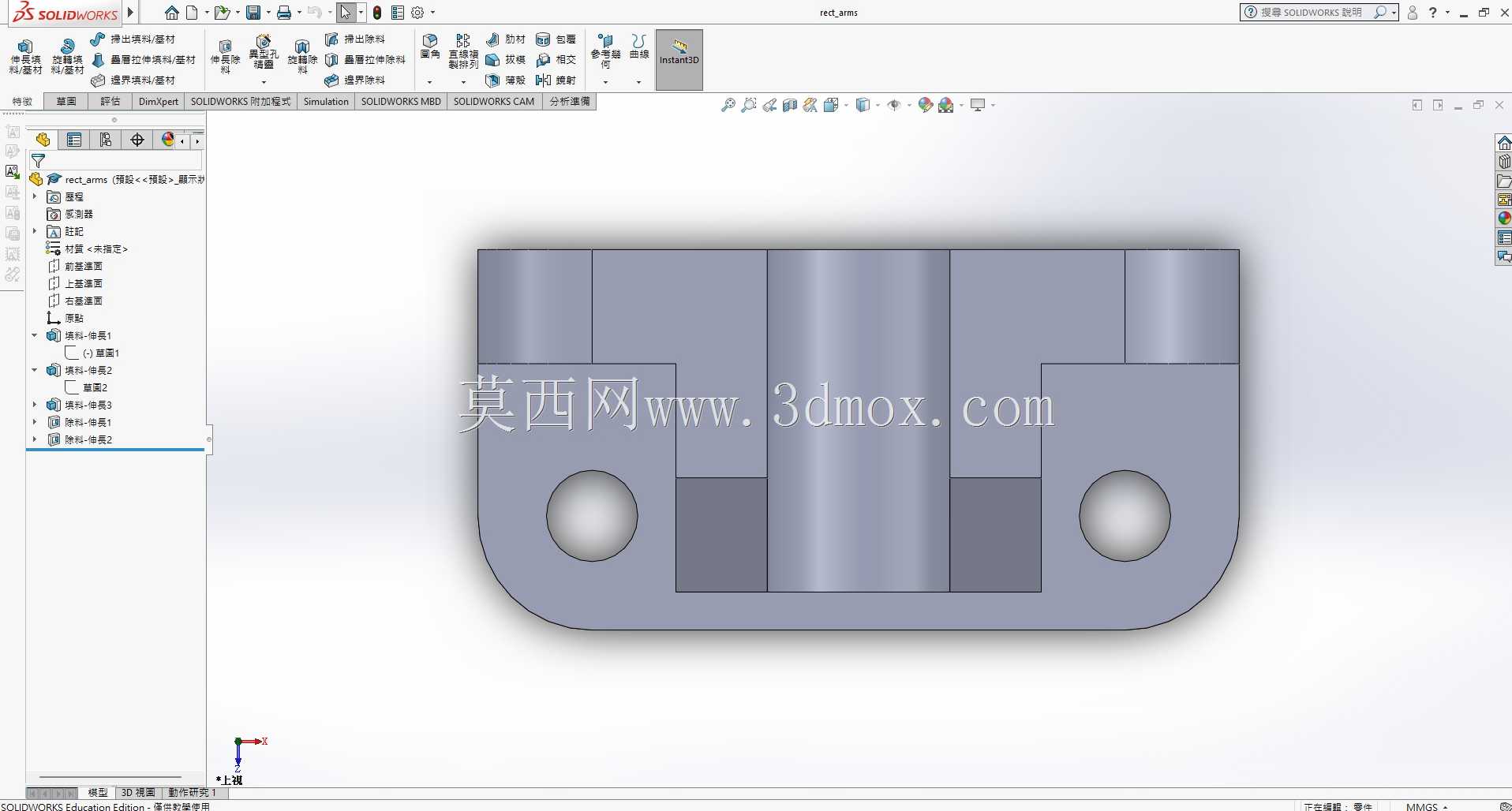

　　从结构设计逻辑来看，底部采用矩形板式结构并非随意选择，矩形轮廓能最大化贴合安装平面，不管是安装在型材框架的平面上，还是设备壳体的预制安装位，都能保证足够的接触面积，避免局部应力集中压坏安装基面。底座上预制的两个沉头安装孔，位置做了对称布局，安装时可以从底座上方直接穿入紧固件，不需要在底座下方预留拧螺栓的操作空间，这一点在狭窄安装场景下优势非常明显，沉头结构也能保证螺栓头完全没入底座平面，不会和上部安装的部件产生干涉。

　　向上延伸的两个臂体并非等厚直壁结构，靠近底座根部的位置做了圆弧过渡加厚处理，这是结构受力层面的考量——臂体和底座连接的根部是整个构件应力最集中的区域，如果做成直角直壁，长期受侧向载荷的时候很容易在根部出现应力断裂，圆弧过渡能把集中应力顺着曲面分散开，大幅提升构件的抗疲劳强度。两个臂体上都预制了同轴的圆形安装孔，孔位做了精度公差预留，既可以穿入销轴实现上部部件的铰接转动，也可以穿入螺栓完成上部组件的刚性固定，适配不同的安装需求。两个臂体之间预留的弧形让位空间，是为了容纳上部部件的回转轮廓，避免部件摆动时和臂体发生剐蹭，这个让位空间的弧度是按照常用小型铰接件的回转半径做的匹配，不需要用户再额外做切削避让。

　　从安装边界来看，整个底座的长宽尺寸控制在小型安装位的适配范围内，整体高度不会超出常规低压元件的安装限高，不管是用在变压器周边的辅助元件固定，还是小型气动元件的支撑安装，都不会和周边的走线、相邻部件产生空间冲突。臂体的厚度经过载荷校核，能承受常规小型机电部件的静态载荷与运行时的动态振动，不会出现臂体变形导致上部部件偏移的问题。实际装配的时候，只需要先把底座通过底部两个沉头孔固定在安装基面上，再把需要安装的部件放在两个臂体之间的让位空间里，对准臂体上的安装孔穿入紧固件即可，整个安装过程不需要额外做位置调整，孔位的同轴度精度能保证上部部件的安装位置偏差控制在允许范围内。

　　很多刚入行的结构设计师在做这类支撑件的时候，容易忽略根部过渡和让位空间的设计，要么把根部做成直角导致应力集中断裂，要么让位空间留的不够导致部件运动干涉，这个结构的设计细节刚好覆盖了这些常见的设计痛点，不管是直接选型用在现有设备改造里，还是作为参考结构调整尺寸用在定制化设计中，都能减少很多反复校核的工作量。在实际的车间装配场景里，这类一体成型的底座不需要现场做焊接打磨，表面没有毛刺飞边，安装后不会割伤装配人员的手部，也不会因为焊接应力导致底座变形，安装后的平面度能保持在装配要求范围内，对于需要保证上部部件位置精度的工位来说，这种预制结构的一致性远好于现场加工的焊接件。
