法兰连接式手动流量调节截止控制阀结构

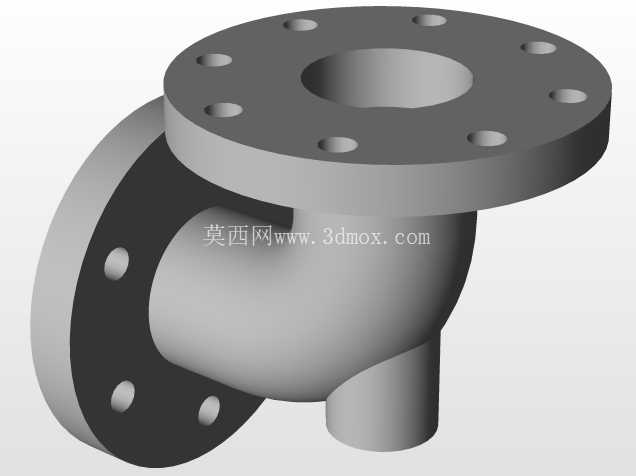

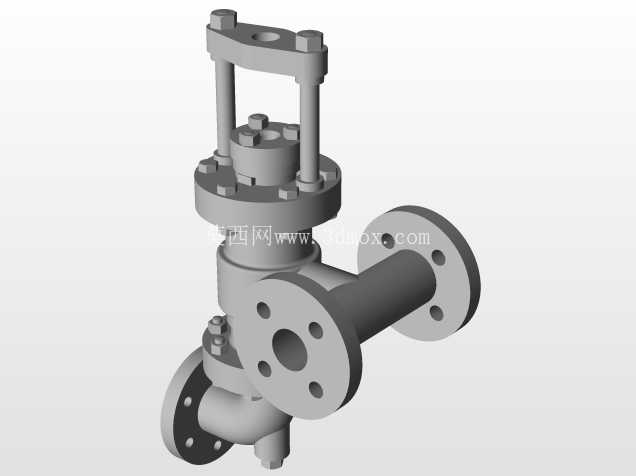

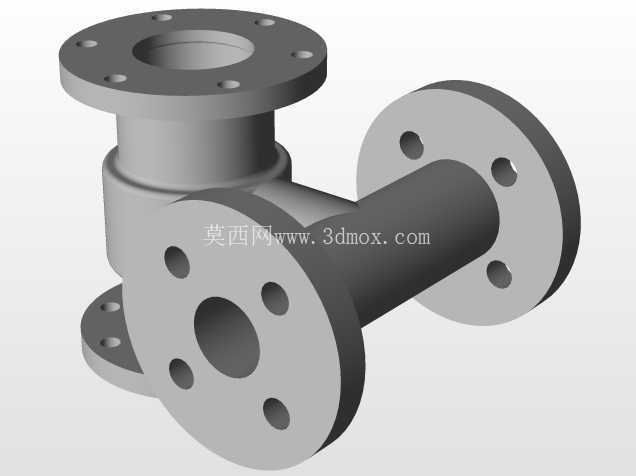

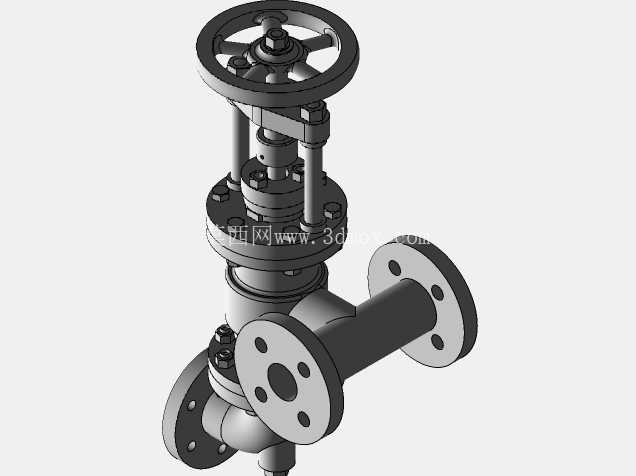

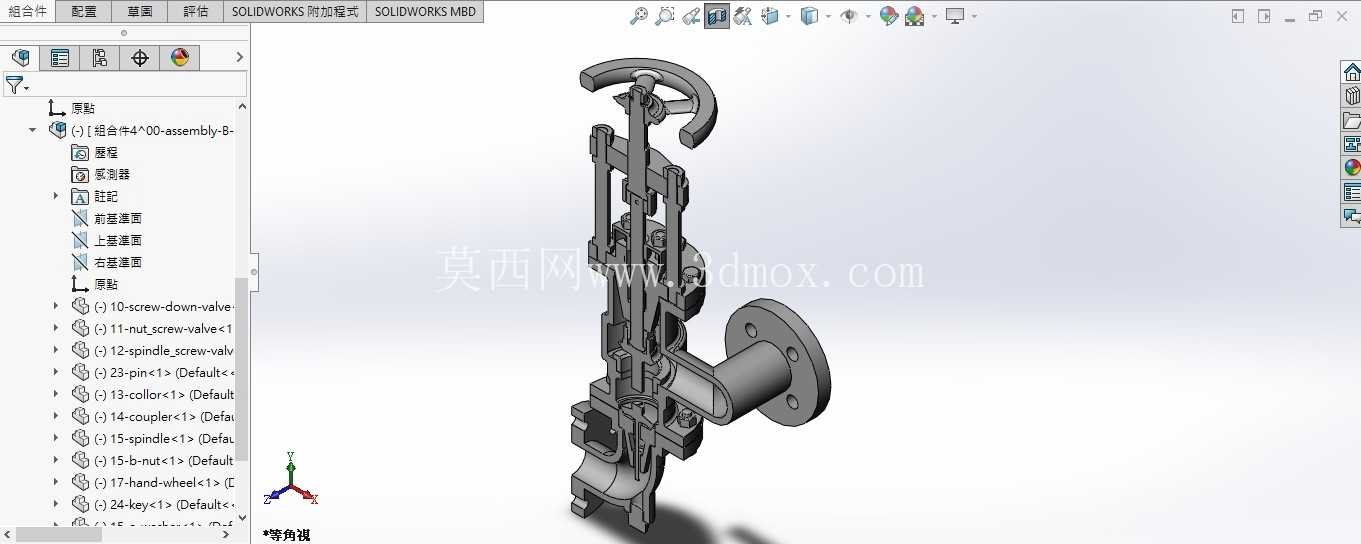

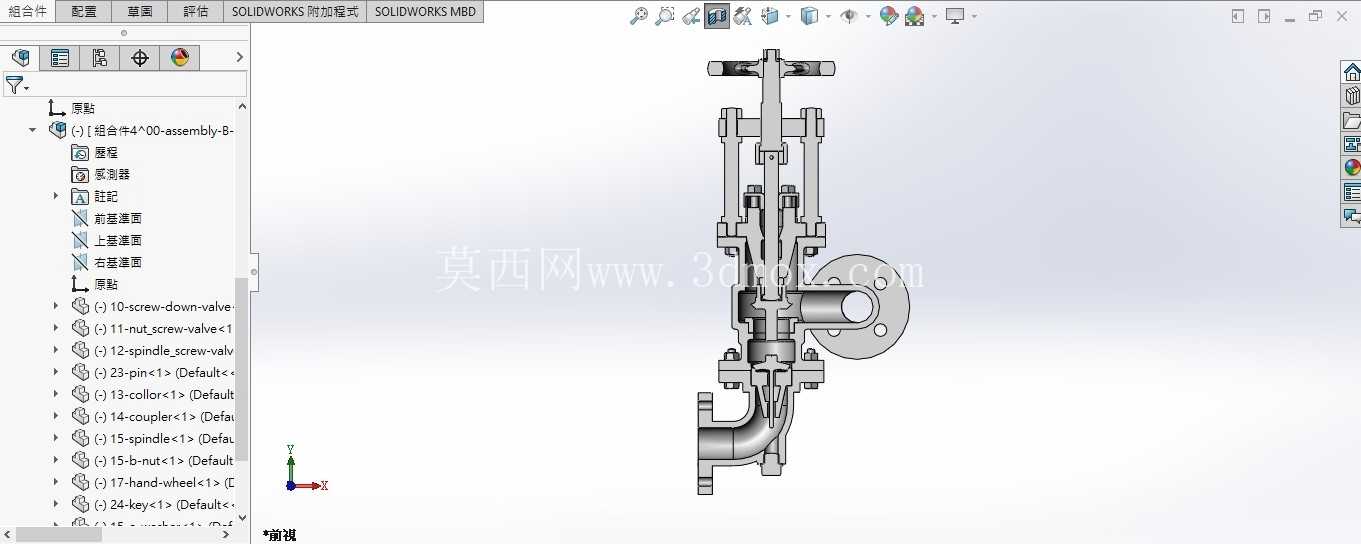

　　在化工流体输送、市政给排水、工业循环水系统、中小型热力管网的支路管段中，这类手动流量控制阀是管路系统里调节介质通断与流量配比的核心执行部件，无需外接动力源，完全依靠人工操作手轮实现开度调整，适配没有电控和气源布置的现场工况，在日常运维、支路检修、流量校准环节的使用频次极高。从结构设计逻辑来看，该阀采用直通式法兰侧接布局，手轮布置在阀杆顶端，通过梯形螺纹副带动阀杆做轴向升降运动，阀杆下端连接的阀芯与阀座密封面配合，改变介质过流截面的面积，从而实现流量的线性调节，同时在全关位置可实现管路截止功能，兼顾调节与截断两类使用需求。

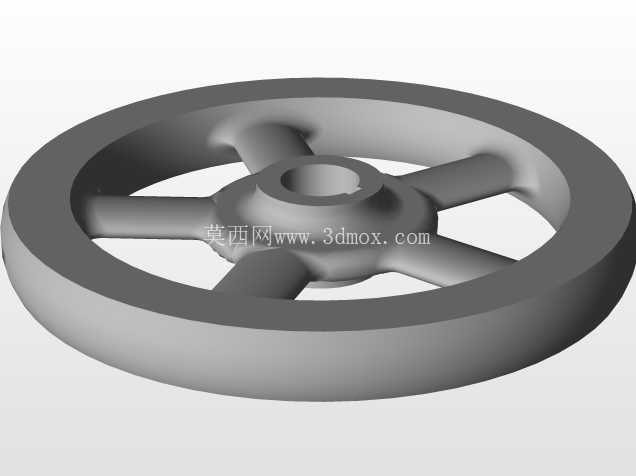

　　设计过程中，阀杆部位设置了多级填料密封结构，通过压盖压紧填料函内的密封填料，避免阀杆往复运动过程中出现介质外漏，适配带压管路的密封要求；手轮采用轮辐式结构，操作时力臂更长，在额定工作压力范围内无需借助加力杆即可完成全行程开关操作，降低现场操作的劳动强度。从安装边界来看，该阀的侧接法兰采用标准法兰连接尺寸，法兰端面的螺栓孔分布符合常规管路法兰的匹配要求，安装时可直接与同压力等级的管路法兰对接，无需额外加工过渡连接件；整体轴向高度从手轮顶端到阀底密封面的尺寸预留了足够的操作空间，手轮周边无突出结构干涉，现场安装后可直接进行手动操作，不需要额外预留扳手操作空间。

　　在实际工况应用中，这类阀通常安装在管路的支路入口位置，用于调节单一支路的介质流量，比如在循环水系统中调整各冷却支路的供水量，在小型化工投料管路中控制原料的进料流速，相比电磁阀和气动调节阀，其结构简单、故障率低，对现场安装条件的要求更低，在无动力辅助的工况下可靠性更强。结构设计上，内部流道采用平滑过渡设计，减少介质在阀腔内的涡流阻力，降低介质冲刷对阀体内壁的磨损，延长阀门的实际使用寿命；阀芯密封面采用锥面配合结构，在小开度调节时具备更好的流量线性度，避免小开度下流量突变导致的管路压力波动。

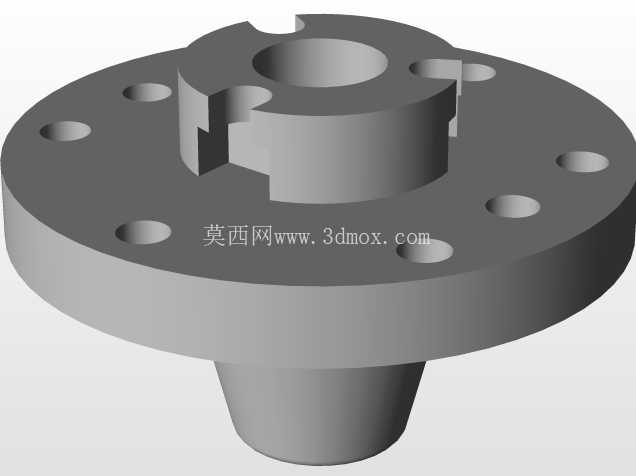

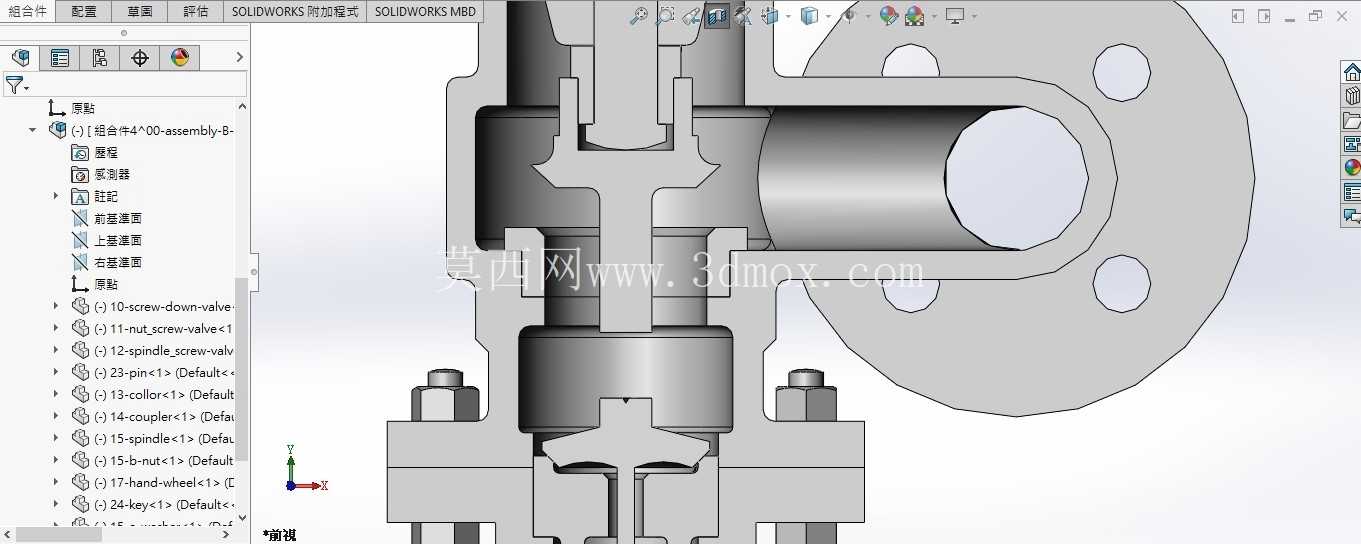

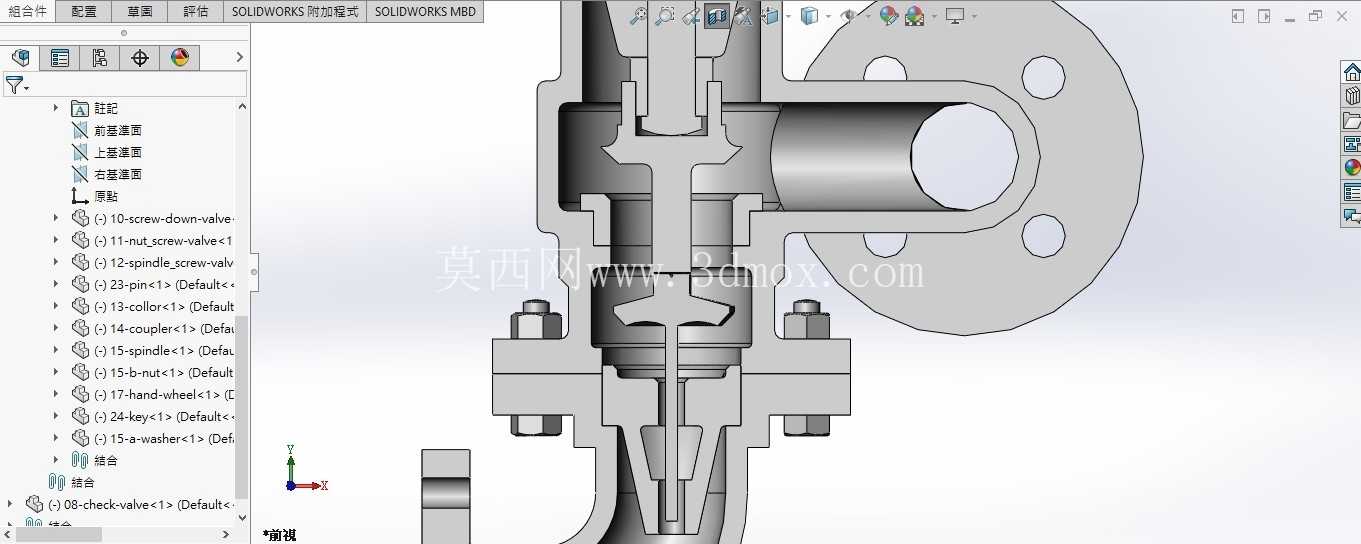

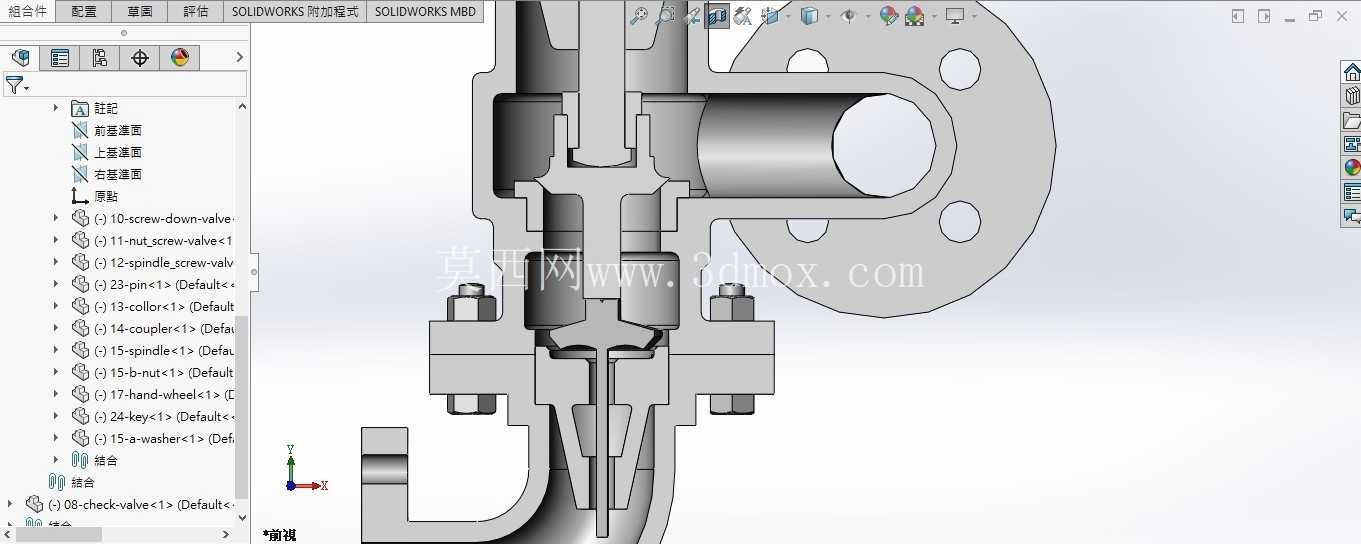

　　建模过程中，各零部件的配合公差按照机械设计手册中阀门类零件的配合要求设置，阀杆与阀盖的导向段采用间隙配合，保证阀杆升降过程无卡滞，螺纹副的配合长度满足轴向推力的承载要求，避免操作过程中螺纹滑牙；法兰端的密封面设置了凸台结构，安装时可配合密封垫片实现端面密封，防止法兰连接处出现介质渗漏。从维护角度来看，该结构的易损件主要为填料函内的密封填料和阀芯阀座密封面，日常维护时无需将整个阀门从管路上拆下，只需松开填料压盖即可更换密封填料，大幅降低现场维护的工作量和停机时间。
