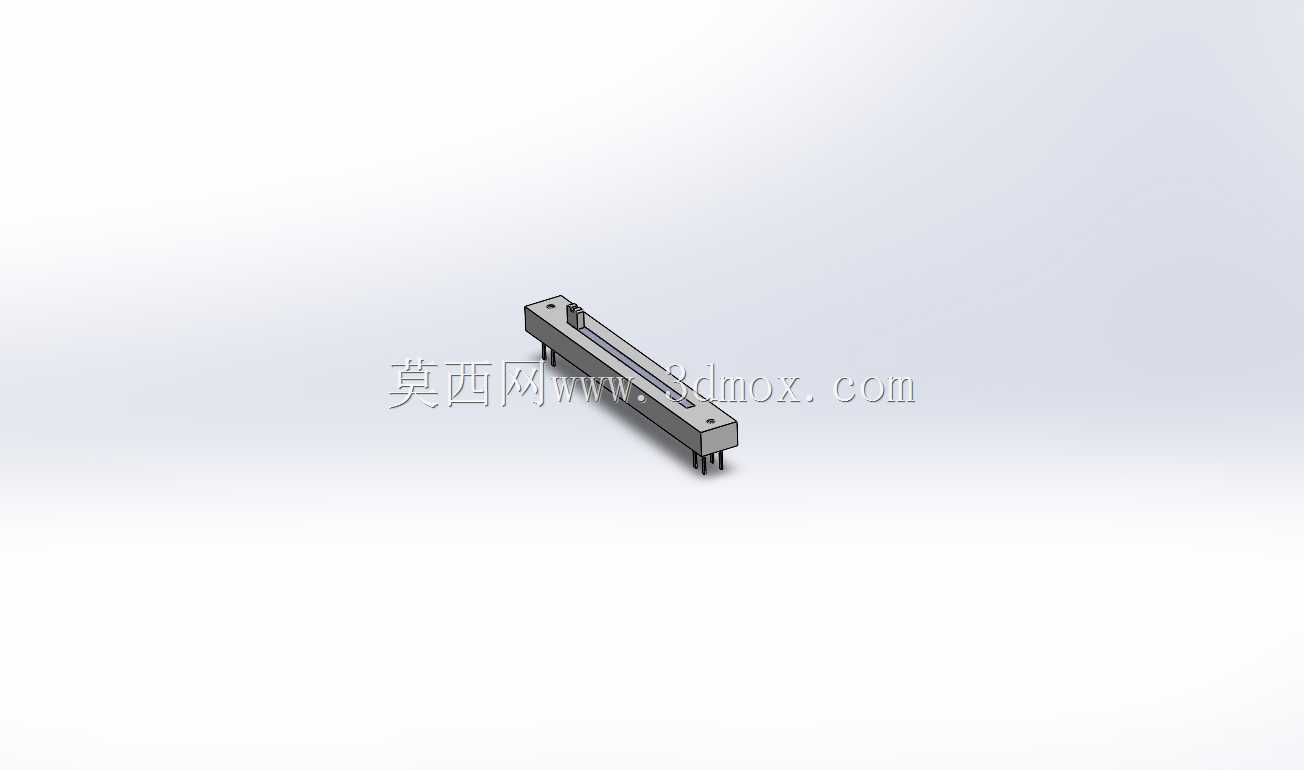

直滑式线性电位器结构设计方案

　　直滑式电位器作为电路系统中常见的可调阻性元件，常被应用在教学实验台、小型音频调控设备、工业控制面板的参数调节回路中，区别于旋转式电位器的圆弧调节轨迹，这类直滑结构的调节行程与阻值变化呈线性对应关系，操作人员可以通过滑柄的直线位移直观判断当前参数档位，在需要快速可视化调节的场景中适配性更强。从结构设计逻辑来看，这款电位器采用长条形直轨基座作为核心承载结构，基座内部集成了碳膜电阻轨与金属接触弹片，滑柄与接触弹片做刚性连接，当外力推动滑柄沿基座长度方向滑动时，弹片触点在电阻轨表面的接触位置发生变化，从而实现输出端电阻值的连续可调。基座两端设计有引脚结构，引脚采用直插式排布，适配常规PCB板的通孔焊接工艺，引脚间距符合通用电子元件的安装孔位规范，焊接时无需额外定制转接板，可直接通过波峰焊或手工焊完成板级固定。考虑到实际使用中的操作手感与定位稳定性，滑柄与基座导轨之间设计有微间隙配合结构，滑动过程中既不会出现卡滞卡顿，也不会因间隙过大产生松旷晃动，滑柄表面做了防滑纹理处理，即使操作人员佩戴薄型劳保手套也能顺利完成调节操作。

　　电阻轨的有效行程覆盖基座主体的大部分长度，阻值变化线性度控制在常规民用级元件的公差范围内，可满足普通教学演示、小型电子装置的参数调节需求，基座外壳采用绝缘工程塑料注塑成型，具备基础的电气绝缘性能与结构强度，能够抵御日常安装、使用过程中的轻微磕碰，避免内部电阻轨与弹片受外力变形失效。在安装边界方面，这款电位器的整体外形为细长条状结构，厚度方向尺寸紧凑，安装时仅需在PCB板或设备面板上预留对应长度的直槽开孔，将电位器主体从面板背面嵌入后，通过两侧的固定卡扣或点胶即可完成面板固定，不需要额外设计复杂的压装固定结构，对于学生课程设计、小型电子DIY项目、简易工业控制盘的制作来说，这类结构的电位器建模与选型都具备较高的适配性。

　　建模过程中需要重点关注滑柄与基座导轨的配合间隙、引脚的位置度公差、电阻轨的有效行程范围，这些参数直接影响后续实物装配的可行性与调节功能的正常实现，比如引脚的位置如果出现偏移，焊接时就会出现插装困难、虚焊等问题；滑柄与导轨的配合间隙如果设置不合理，要么会出现滑动阻力过大调节费力，要么会出现滑柄晃动导致接触不良、阻值跳变的情况。另外在结构细节上，基座两端设计有限位挡块，能够限制滑柄的最大滑动行程，避免滑柄在调节到行程端点时脱出基座，同时也能保证电阻轨的两端极限位置与滑柄的行程端点精准对应，防止出现调节死区。

　　接触弹片采用弹性金属材料建模，弹片的触点位置设计有圆弧凸起，保证与电阻轨表面的可靠接触，同时减少滑动过程中的接触磨损，延长元件的使用寿命。这类直滑电位器在实际电路中既可以作为分压器使用，实现电压信号的连续可调输出，也可以作为可变电阻串接在回路中，实现电流大小的调节，在音频设备中常用于音量调节、均衡器参数调整，在实验装置中常用于电压、电流给定值的调节，在小型工控设备中常用于速度、温度等参数的预设调节，不同应用场景下对电位器的线性度、额定功率、阻值范围有不同要求，但核心的直滑式结构设计逻辑基本一致，都是通过直线位移改变触点位置实现阻性参数的连续变化。
