杜卡迪2μF圆柱电容结构设计

　　在摩托车电气系统、小型工业控制板卡的直流滤波、尖峰电压吸收回路里，这类圆柱型薄膜电容是再常见不过的被动元件，这次建模还原的2μF规格电容，核心适配小功率直流回路的纹波滤除需求，尤其在杜卡迪车型的点火供电支路、车载整流模块输出端，这类电容承担着稳定供电电压、吸收点火线圈反向电动势的作用，避免瞬时高压击穿后端敏感的车载电控元件。

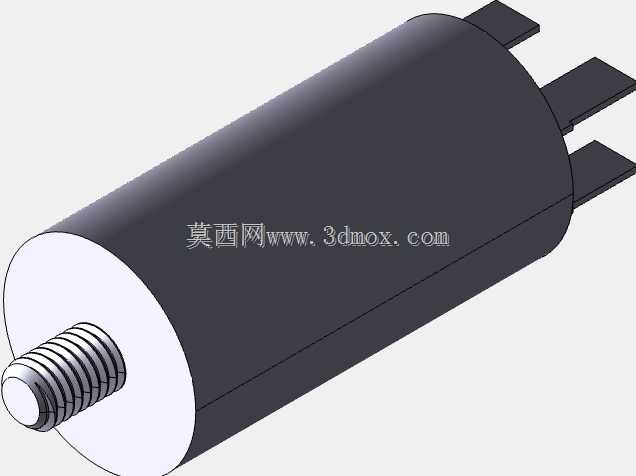

　　从结构设计逻辑来看，整体采用圆柱卷绕式封装，主体外壳为硬质绝缘材质，表面做哑光处理避免装配过程中产生静电吸附，一端伸出带外螺纹的金属接线柱，螺纹规格适配常规M4规格的接线端子，可直接通过螺母压接导线端子，不需要额外焊接，适合车载场景下的抗震装配需求；另一端伸出三个平行的扁状插片引脚，插片厚度0.8mm，宽度6.3mm，适配标准快插端子，可直接插入PCB板对应的焊盘或者线束接插件，兼顾板载安装和线束直连两种装配方式，不需要额外设计转接结构。

　　尺寸边界上，主体圆柱直径为28mm，本体长度不含两端接线结构为55mm，带螺纹端伸出长度12mm，插片端引脚伸出长度8mm，相邻插片中心间距为10mm，安装时需要预留的最小径向空间为直径32mm，轴向总长度需要预留75mm的装配空间，避免和周边的线束、结构件产生干涉。外壳和两端金属封装端盖之间采用卷边压合密封，可抵御车载场景下的油污、轻度水汽侵蚀，满足IP54级别的防护要求，适合摩托车发动机舱周边的恶劣安装环境。

　　建模过程中优先还原了实际生产中的装配公差，螺纹部分采用标准公制粗牙螺纹建模，牙型角60度，螺距0.7mm，和实际量产零件的螺纹参数完全一致，插片部分做了端部倒角处理，模拟实际零件的插装导向结构，方便装配时快速插入接插件，不会因为插片边缘毛刺导致插装卡滞。外壳部分没有做多余的防滑筋或者标识槽，还原了该型号电容素面外壳的实际外观，端盖和主体的配合台阶做了0.1mm的间隙模拟，还原实际压装后的配合缝隙，避免建模时出现零对零的理想配合，和实际零件的装配状态存在偏差。

　　在实际选型应用中，这类电容的容值精度通常为±10%，额定电压适配400V直流工况，可在-40℃到105℃的环境温度下长期工作，除了车载点火系统，也可用于小型开关电源的输出滤波、继电器线圈的浪涌吸收回路，安装时需要注意螺纹接线端的扭矩控制在1.2N·m以内，避免扭矩过大导致内部卷绕芯体移位，导致容值漂移或者内部短路。插片端接插时需要保证接插件的插接力在30N到50N之间，避免接触电阻过大导致工作时发热，影响电容使用寿命。

　　建模时特意区分了不同部位的材质属性，主体外壳赋予深灰色哑光塑料材质，金属接线端和插片赋予镀镍金属材质，螺纹部分还原了车加工后的金属纹理，没有做过度的镜面效果，符合实际量产零件的表面处理状态。三个插片的平行度控制在0.1mm以内，模拟实际冲压生产后的零件形位公差，避免建模时出现插片歪斜导致的装配干涉问题，方便结构工程师在做整体设备布局时直接调用该模型，不需要额外调整安装位的尺寸。
