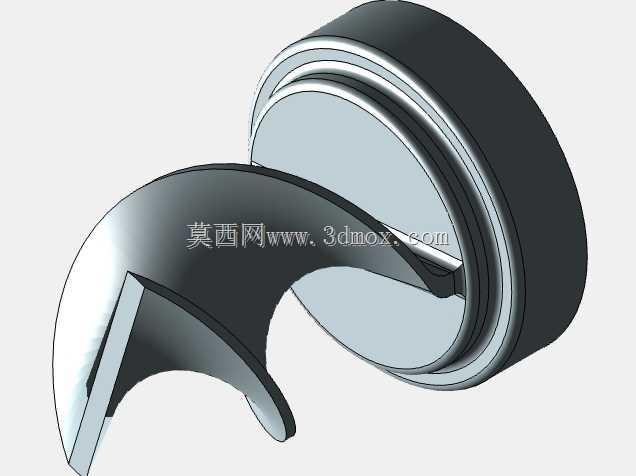

五轴联动铣削加工螺旋曲面构件

　　这类螺旋曲面构件的加工，是五轴铣削工艺在精密零部件制造场景中的典型应用，日常生产中常出现在流体输送组件、精密传动啮合件、特种刀具基体的加工环节里，区别于三轴机床只能完成规则平面、简单回转面加工的局限，五轴联动的加工逻辑能让刀具以最优切削角度贴合复杂曲面的法向，避免球头刀刀尖点零切削速度带来的表面质量缺陷。从实际加工用途来看，这类带连续变曲率螺旋面的零件，在工作时需要依靠曲面的连续螺旋导向作用完成介质推送、动力啮合或者切削导流，曲面的轮廓度、表面粗糙度直接决定了部件工作时的运行效率与磨损寿命，比如用在容积式泵的转子上时，曲面与腔体内壁的配合间隙需要控制在微米级，一旦加工轮廓出现偏差，就会出现介质内泄、压力不足的问题；如果用在特种成形铣刀的刀体上，螺旋面的角度偏差会直接导致切削排屑不畅，加工时出现振刀、工件表面拉伤的情况。

　　设计这类构件的加工路径时，首先要考虑的是刀具装夹后的摆角边界，不能为了追求曲面贴合度让主轴与工件夹具发生碰撞，很多新手工程师做五轴编程时容易忽略夹具的避让空间，只盯着工件曲面本身，实际加工到螺旋面根部位置时，主轴刀柄就会刮到夹具定位面，直接造成工件报废甚至设备损伤。其次要匹配曲面的曲率变化调整走刀步距，在螺旋面曲率半径小的区域适当加密走刀点，避免出现过切或者棱面残留，曲率平缓的区域可以适当放大步距提升加工效率，不用全程用高密度刀路浪费机床工时。从外形尺寸与安装边界来看，这类带螺旋曲面的回转类构件，基准面通常设置在端部的圆柱定位止口上，加工前需要先完成基准端面与外圆的粗加工，保证五轴工序装夹时的同轴度误差控制在0.02mm以内，否则加工完成后螺旋面的回转中心会与安装基准偏移，装配后会出现运转偏心、动平衡超差的问题。

　　实际加工过程中，还要考虑刀具的切削受力变形，因为螺旋面是连续的大曲面加工，刀具悬伸长度如果过长，在侧铣螺旋面侧边时会出现让刀现象，导致曲面实际厚度比设计值偏厚，后期钳工修配时很难保证曲面的连续顺滑度，所以编程时要提前计算刀具的长径比，尽量选用短悬伸的硬质合金刀具完成粗加工，半精加工时预留0.15mm左右的精加工余量，最后用精加工刀路统一修光曲面，保证整个螺旋面的表面粗糙度均匀一致。另外，五轴加工的后处理设置也要匹配机床的转轴行程，部分双转台机床的A轴或者C轴有行程限位，编程时要提前规划刀轴的摆动方向，避免加工过程中出现转轴超程报警，导致加工中断后接刀痕明显。这类构件的螺旋升角是设计时的核心参数，加工时要保证螺旋面的升角误差不超过±0.1°，否则部件在工作时会出现卡滞、受力不均的问题，比如作为传动啮合件使用时，升角偏差会导致啮合间隙忽大忽小，运转时产生周期性冲击噪音，缩短整个传动组件的使用寿命。
