万向传动通用关节组件结构设计

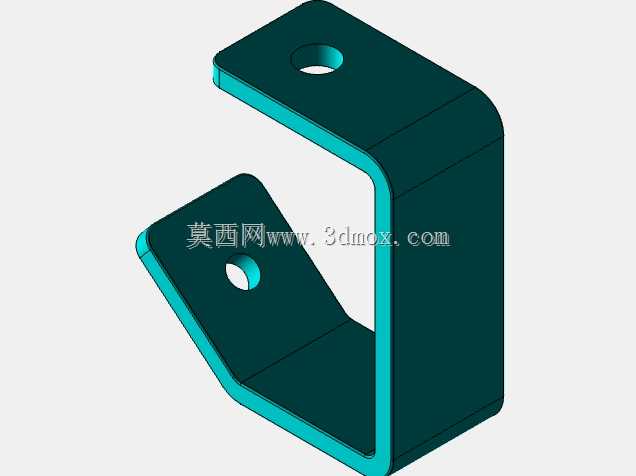

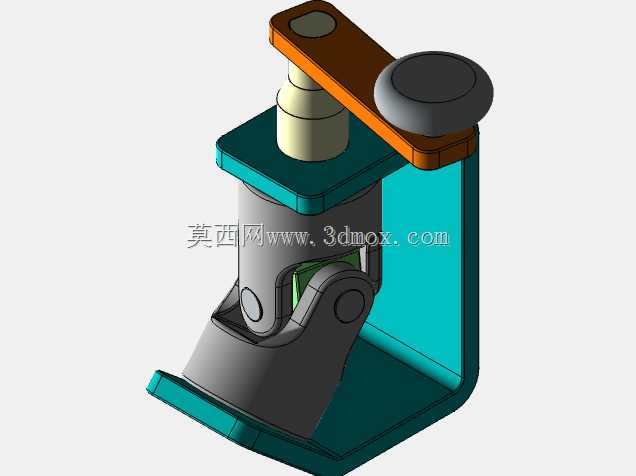

在各类存在轴系不对中工况的传动场景中，这类万向关节组件是解决跨角度动力传输的核心基础部件，区别于刚性联轴器仅能适配同轴安装的局限，它可以在两轴存在空间夹角的状态下持续稳定传递旋转扭矩，覆盖从乘用车底盘传动、工业纺织机械导辊驱动、印刷机辊筒联动到海洋作业设备操控系统的多类场景。从实际工程落地的角度看，这类关节的设计核心首先要解决角度补偿能力与传动平稳性的平衡，单节万向节结构本身存在转速波动的固有特性，也就是当输入输出轴存在夹角时，输出轴的瞬时转速会呈现周期性的余弦波动，夹角越大波动幅值越明显，长期运行会带来连接端的交变冲击，引发轴承磨损、紧固件松脱等问题，因此在设计选型阶段，需要根据实际安装的轴间夹角大小匹配结构形式，小角度工况下可采用单U型接头结构，通过轴叉、十字形连接体的配合实现角度偏转，结构简单维护成本低；当夹角超过10°或者对传动平稳性要求较高的场景，就需要采用双节万向节的串联布局，通过中间轴的相位匹配抵消单节带来的转速波动，保证输出端转速与输入端保持一致，降低传动冲击。

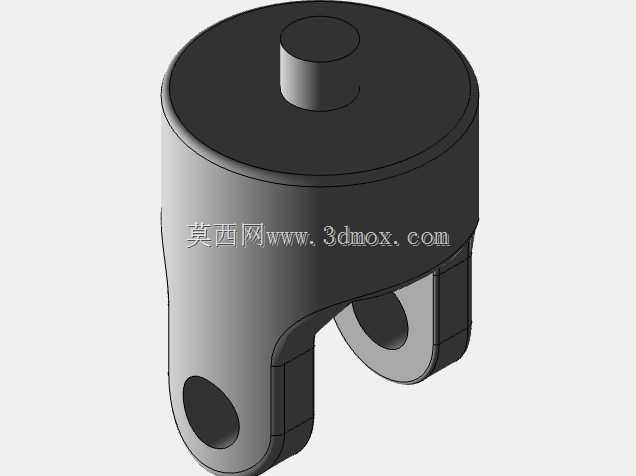

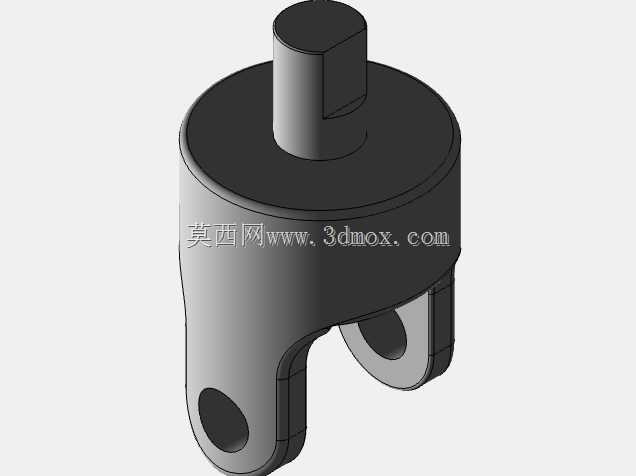

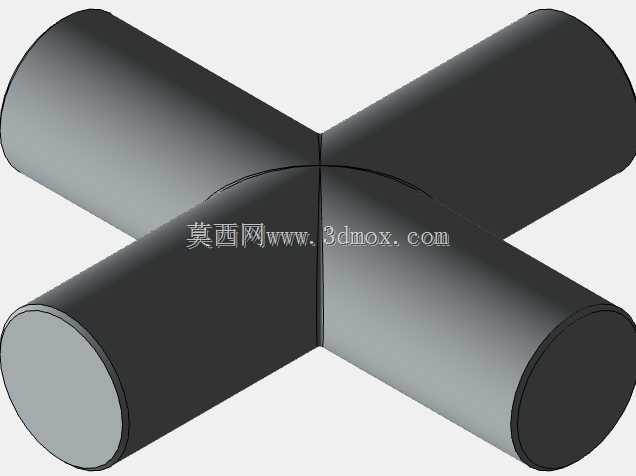

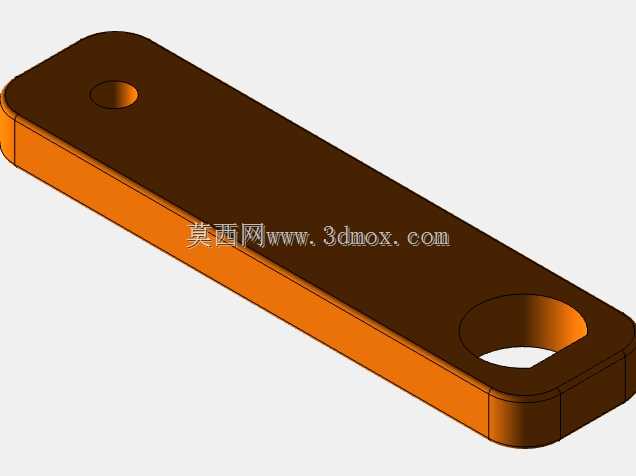

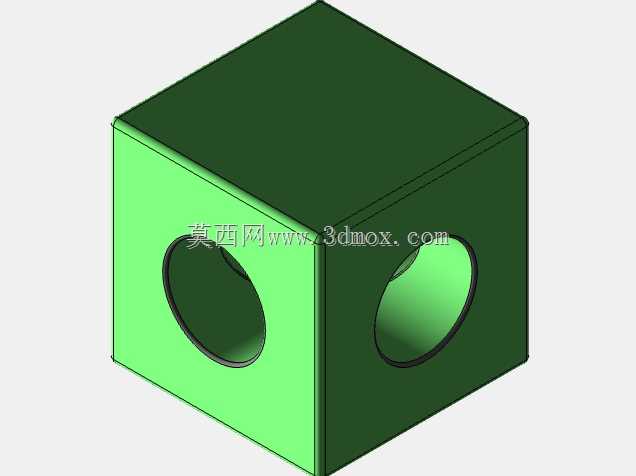

从结构细节来看，这类关节的轴叉部分需要做足够的强度冗余设计，因为动力传输过程中轴叉根部是应力集中的核心区域，尤其是在频繁正反转、启动扭矩较大的工况下，要避免应力集中导致的断裂风险，十字连接体的轴颈部分需要匹配适配的滚针轴承，保证偏转过程中的转动灵活性，同时要预留润滑脂的存储空间，避免长期高负载运行下出现干磨，轴承外侧需要设置可靠的密封结构，阻挡作业环境中的粉尘、水汽进入轴承滚道，延长维护周期。外形尺寸的设计上，关节的最大回转直径需要匹配安装空间的边界要求，避免偏转过程中与周边的机架、护罩等部件发生运动干涉，连接端的轴孔尺寸、键槽规格需要与对接的传动轴做公差匹配，保证同轴度的同时传递额定扭矩，安装法兰或者轴套的端面需要做垂直度管控，避免安装偏差带来额外的附加载荷。

在汽车底盘的前驱传动结构中，这类关节需要适配车轮跳动带来的持续角度变化，最大可支持接近45°的轴间夹角，同时要承受车辆起步、急加速带来的大扭矩冲击，因此对材料的抗疲劳性能要求极高，通常会采用合金锻造成型后做表面热处理，提升轴颈和叉体的表面硬度与芯部韧性。在工业机械的传动系统中，这类关节更多用来解决设备布局中无法实现轴系严格同轴的安装问题，比如输送线的分段驱动、印刷设备的辊组联动，不需要额外加工高精度的安装基准面，降低了设备整体的装配难度，同时可以补偿设备运行过程中机架形变带来的轴系偏移，避免刚性连接下的轴系憋劲、轴承过早损坏的问题。在无法实现轴系直接对齐的远距离操控系统中，这类关节可以分段串联布置，绕过设备内部的结构障碍物传递旋转运动，比如船舶的操控系统、特种作业设备的远程操纵机构，都可以通过多组万向关节的组合实现非直线路径的运动传递。设计过程中还需要考虑动平衡的管控，尤其是在高转速运行的工况下，关节自身的质量偏心会带来额外的振动，因此零件加工完成后需要做动平衡校正，保证高速旋转下的运行稳定性，密封结构的设计还要兼顾不同作业环境的防护需求，在户外、多粉尘或者有腐蚀性介质的场景下，需要采用耐老化、耐腐蚀的密封材料，避免外界杂质进入关节内部的运动副，延长部件的整体使用寿命。
