工业监控用CRT式电视监视器结构设计

这款电视监视器的三维结构设计，核心围绕工业场景下的固定点位监控需求展开，区别于民用消费级显示设备，其结构设计优先考量长期连续运行的稳定性、安装适配性以及现场运维的便捷性。从实际应用场景来看，这类监视器早年广泛部署在工厂中控室、变电站值班室、安防监控岗亭等场所，作为前端摄像设备的画面输出终端，需要7*24小时持续接收视频信号，实时呈现生产区域、设备运行点位、周界安防区域的现场画面，因此结构设计上首先要适配内部CRT显像管组件的安装固定，同时兼顾散热、抗干扰、防误碰等实际工程需求。

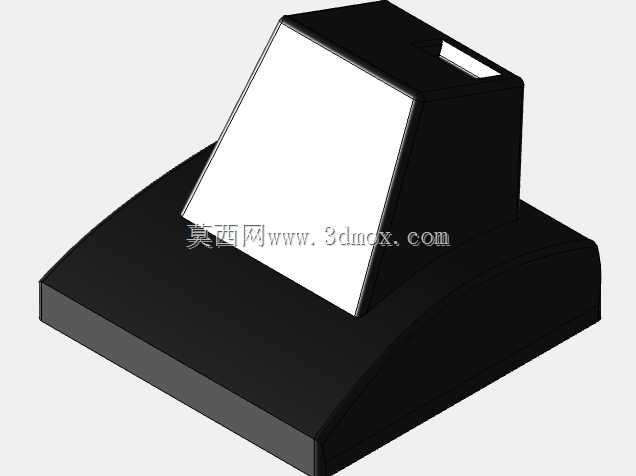

从外形结构来看，整体采用一体化倾斜式屏面设计，屏幕与底座呈固定仰角，这个角度是经过现场人机工程验证的——常规岗亭或中控台的安装高度在0.8-1.2米区间，操作人员以坐姿值守时，视线自然下落的角度刚好与屏幕垂直，无需刻意调整坐姿即可清晰观察全屏幕画面，避免长期值守产生的视觉疲劳。底座部分采用加宽的弧形轮廓设计，一方面增大与安装台面的接触面积，提升放置稳定性，即使台面存在轻微振动（比如临近生产设备的中控点位）也不会出现滑移、倾倒问题；另一方面底座内部预留了足够的走线空间，电源接口、视频信号接口全部布置在底座后侧的隐藏区域，避免线缆外露拉扯造成接口松动，同时也让台面布线更规整。

产品的功能特性在结构设计上有明确体现：后壳体采用全包覆式结构，将CRT管的高压包、信号处理电路板全部封闭在内部，金属材质的内屏蔽层嵌在壳体与电路板之间，既可以阻隔外部工业环境的电磁干扰（比如车间内变频器、大功率电机产生的电磁辐射）避免画面出现水波纹、滚动条纹，也能防止内部高压组件外露引发的触电风险，符合工业电气设备的安全防护要求。屏幕周边的边框做了加厚处理，边角采用小圆弧过渡，避免日常清洁、运维操作时磕碰造成边框开裂，同时边框前侧预留了嵌入式的指示灯、调节按键安装位，操作人员无需挪动设备即可在正面完成亮度、对比度、频道切换的调节操作。

在安装边界的设计考量上，这款监视器的底座安装孔位按照通用工业控制台的开孔标准预留，既可以直接放置在台面上使用，也可以通过膨胀螺丝固定在壁挂支架上，适配不同场景的安装需求。整体外形的宽度、深度、高度比例经过优化，在容纳14英寸CRT显像管的前提下，尽可能压缩后壳体的冗余空间，减少设备整体占用的台面面积，对于中控台点位密集的场景，可以并排布置多台监视器同时显示不同点位的画面，不会出现空间拥挤的问题。散热结构的设计上，后壳体的上部预留了长条状通风槽，利用热空气自然上升的原理形成对流散热，无需额外加装散热风扇，既降低了长期运行的故障点，也避免风扇运转产生的噪音影响值守环境，通风槽的开孔角度做了折弯处理，可以防止灰尘、上方滴落的液体直接进入设备内部，适配工业现场相对复杂的使用环境。

从结构设计的思路来看，这款产品没有追求轻薄化的外观，所有结构设计都围绕长期可靠运行的核心目标展开：壳体的壁厚选择、加强筋的布置位置，都经过受力仿真验证，在设备吊装、搬运过程中不会出现壳体变形，避免挤压内部显像管造成损坏；接口部分的固定结构采用金属嵌件，相比纯塑料卡扣的固定方式，多次插拔线缆也不会出现接口松动、电路板移位的问题。屏幕前面的保护玻璃与CRT屏之间预留了均匀的缓冲间隙，避免温度变化产生的应力挤压显像管玻璃，同时也能在受到外力磕碰时起到缓冲作用，降低屏幕碎裂的风险。

在实际设备选型过程中，这类监视器的结构兼容性也是重要考量点，其内部的安装支架预留了不同尺寸CRT管的固定孔位，可以根据实际需求选配不同分辨率、不同亮度的显像管组件，无需重新开模制作壳体，降低了多规格产品的生产制造成本。底座的配重设计经过调整，整机重心落在底座中心靠前的位置，即使屏幕受到一定的正向压力，也不会出现向后倾倒的问题，适配人员走动频繁的值守场景，避免误碰造成设备跌落损坏。
