三角定位带键槽法兰连接件三维设计

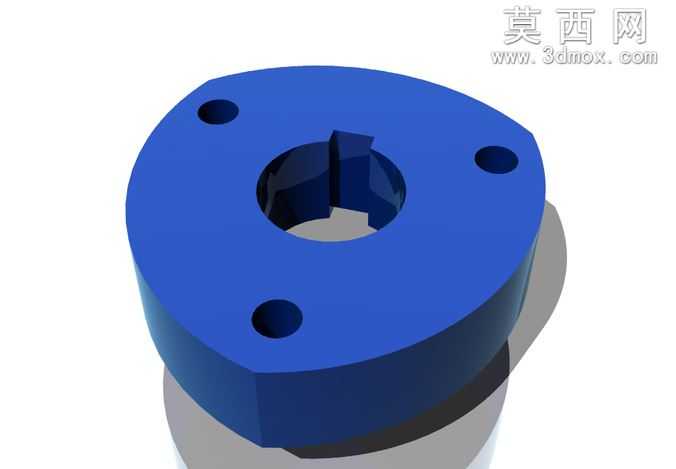

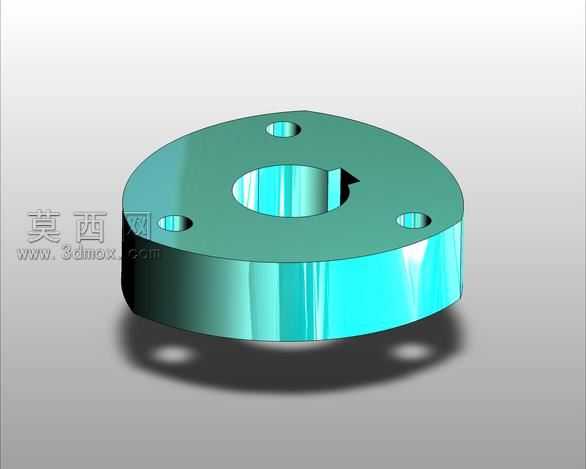

本作品为三角构型带键槽法兰连接件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以前视基准面为草绘平面，绘制带三处均布安装孔的三角形法兰外轮廓草图，通过拉伸凸台命令生成法兰基体，基体厚度根据常规管件连接的承压需求设定合理数值。随后在法兰中心位置绘制轴孔草图，轴孔内侧开设标准平键键槽，键槽尺寸依据对应轴径的国标配合公差设定，保证与传动轴的周向定位精度，避免传动过程中出现相对滑移。法兰盘面上的三处安装孔采用圆周阵列命令生成，阵列中心与法兰轴孔中心重合，孔位角度偏差控制在0.05度以内，保证安装时的同轴度要求。建模完成后对所有锐边进行0.5mm的倒角处理，既消除加工应力集中隐患，也避免安装过程中划伤操作人员。渲染阶段采用Rhino搭配Keyshot完成材质与场景搭建，法兰主体赋予哑光灰色碳钢材质，调整材质粗糙度参数模拟实际金属件的喷砂表面质感，添加环境HDRI贴图模拟车间自然光照明，在法兰下方设置柔和的接触阴影，增强模型的立体真实感，同时调整相机焦距为50mm标准镜头，避免模型产生透视变形，清晰展现法兰的整体构型与细节特征。结构设计上采用三角形法兰盘替代传统圆形法兰，在保证连接强度的前提下减少了材料用量，降低零件自重，三处安装孔的布局可实现三点定位，安装时无需反复调整角度即可快速对准螺孔，提升装配效率；中心轴孔与键槽的配合设计可同时实现轴向承载与周向扭矩传递，适用于轻载传动场景下的管件与轴件连接。设计过程中充分考虑零件的加工工艺性，所有特征均采用常规车削、钻削、铣削即可完成加工，无特殊工艺要求，可直接对接生产环节的加工流程，降低制造成本。
