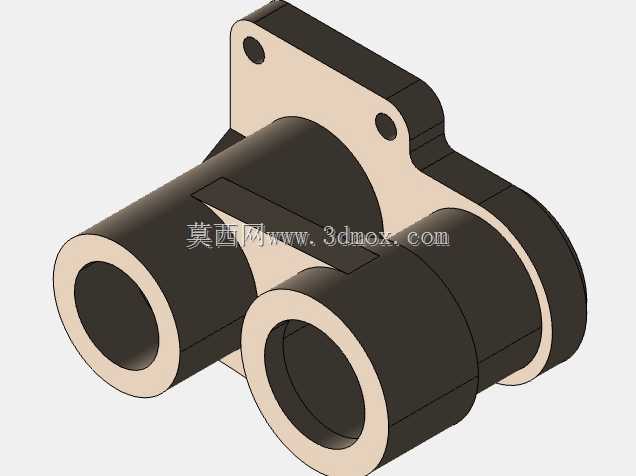

这款双筒带安装法兰的构件,在流体输送管路系统、小型液压动力单元以及精密设备的传动支撑场景中都有广泛应用,很多时候它承担着两路介质通路转接、同时为相邻轴类零件提供径向支撑的双重作用,并非单一功能的结构件。从实际使用场景来看,在小型液压站的阀组集成布局里,它可以通过法兰面直接固定在阀块侧壁,两个平行的筒体内孔分别作为压力油和回油的通流通道,省去了外接管路的弯折布局,减少管路接头带来的泄漏风险;在轻载传动机构中,两个筒体内孔可以镶嵌自润滑铜套,作为两根平行布置的传动轴的支撑座,法兰盘上的安装孔直接与设备基板锁固,不需要额外设计支撑支架,能有效压缩设备的整体安装空间。
设计过程中首先要匹配的是安装边界约束,法兰盘上的两个安装孔采用对角布置,孔位间距需要适配设备基板上的预设安装螺孔位置,避免出现安装干涉,法兰盘的厚度需要根据实际受力情况核算,既要保证螺栓锁紧时法兰面不会发生翘曲变形,也要控制整体重量不会超出安装部位的负载上限。两个平行筒体的中心距是核心尺寸参数,这个尺寸需要和对接的两路管路接口间距、或是两根传动轴的中心距完全匹配,公差需要控制在IT7级以内,否则会出现对接错位、装配应力过大的问题。筒体的内孔粗糙度需要达到Ra1.6以下,如果是作为流体通道,内孔的光滑度可以降低介质流动的阻力,减少压力损失;如果是作为轴类支撑孔,这个粗糙度等级可以保证铜套压装后的贴合度,避免轴转动时出现卡顿磨损。筒体端部的倒角设计也有实际工程意义,装配管路接头时倒角可以起到导向作用,方便密封圈顺利进入密封位,压装铜套时也能避免铜套边缘被筒体端面切伤,影响装配精度。
从结构受力角度分析,法兰盘与筒体连接的过渡位置做了圆弧过渡处理,这个细节是为了避免应力集中,在设备运行过程中,不管是管路内的流体压力带来的轴向推力,还是传动轴转动时传递的径向载荷,都会在法兰和筒体的连接位置产生应力集中,如果是直角过渡,长期受交变载荷作用很容易出现裂纹,圆弧过渡可以将集中应力分散,提升构件的整体疲劳强度。两个筒体之间的连接筋板不是随意设置的,筋板的厚度和宽度经过受力核算,既可以增强两个筒体之间的结构刚性,避免筒体受载后发生相对形变,也不会过多增加构件的整体重量,在满足强度要求的前提下做到轻量化设计。
实际选型应用时,需要先确认筒体的内孔通径是否满足介质流量要求,或是匹配对应直径的轴类零件,法兰安装孔的孔径要适配所选的连接螺栓规格,通常安装孔直径会比螺栓大0.5-1mm,补偿安装时的位置误差。如果是用于流体输送场景,筒体内孔和端面的密封槽尺寸需要匹配对应的O型圈规格,保证密封可靠性;如果是用于传动支撑场景,内孔的圆柱度公差需要控制在0.01mm以内,保证轴转动时的同轴度要求,避免出现偏磨问题。整个构件的外形没有多余的突出结构,安装后不会和周边的其他零部件产生空间干涉,适合在布局紧凑的设备内部使用,不管是金属切削加工还是3D打印试制,这个结构的工艺性都比较好,没有特殊的难加工结构,常规的铣削、镗削工序就可以完成加工,不需要定制特殊刀具,能有效控制加工成本。
