流体输送用直角法兰连接管道配件

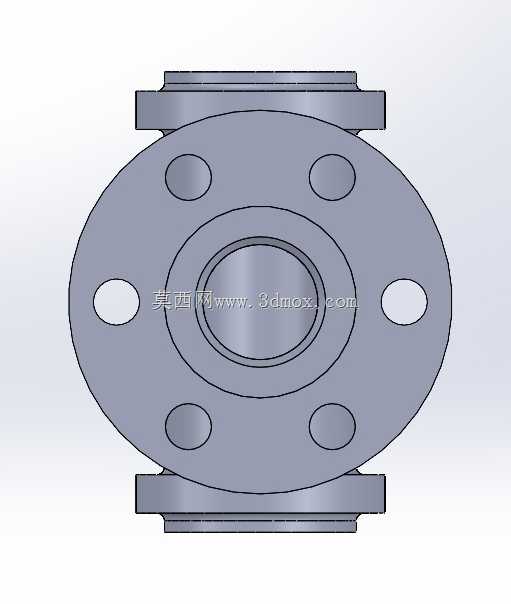

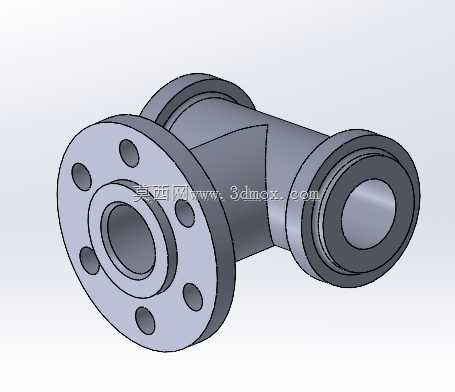

　　在化工流体输送、市政给排水、工业冷却循环系统的管路布设场景中，直角转向类管道配件是改变介质流向、适配管路空间走向的核心基础部件，本次呈现的法兰连接式直角管道配件，正是针对这类管路布设需求完成的结构设计。从实际安装边界来看，该配件两端均采用标准法兰对接结构，法兰盘上均匀分布6个螺栓过孔，可匹配同压力等级的管路法兰、泵阀接口法兰，安装时无需额外加工焊接坡口，仅通过螺栓紧固配合密封垫片即可完成对接，能有效降低现场安装的作业难度，也便于后期管路检修时的拆卸更换。

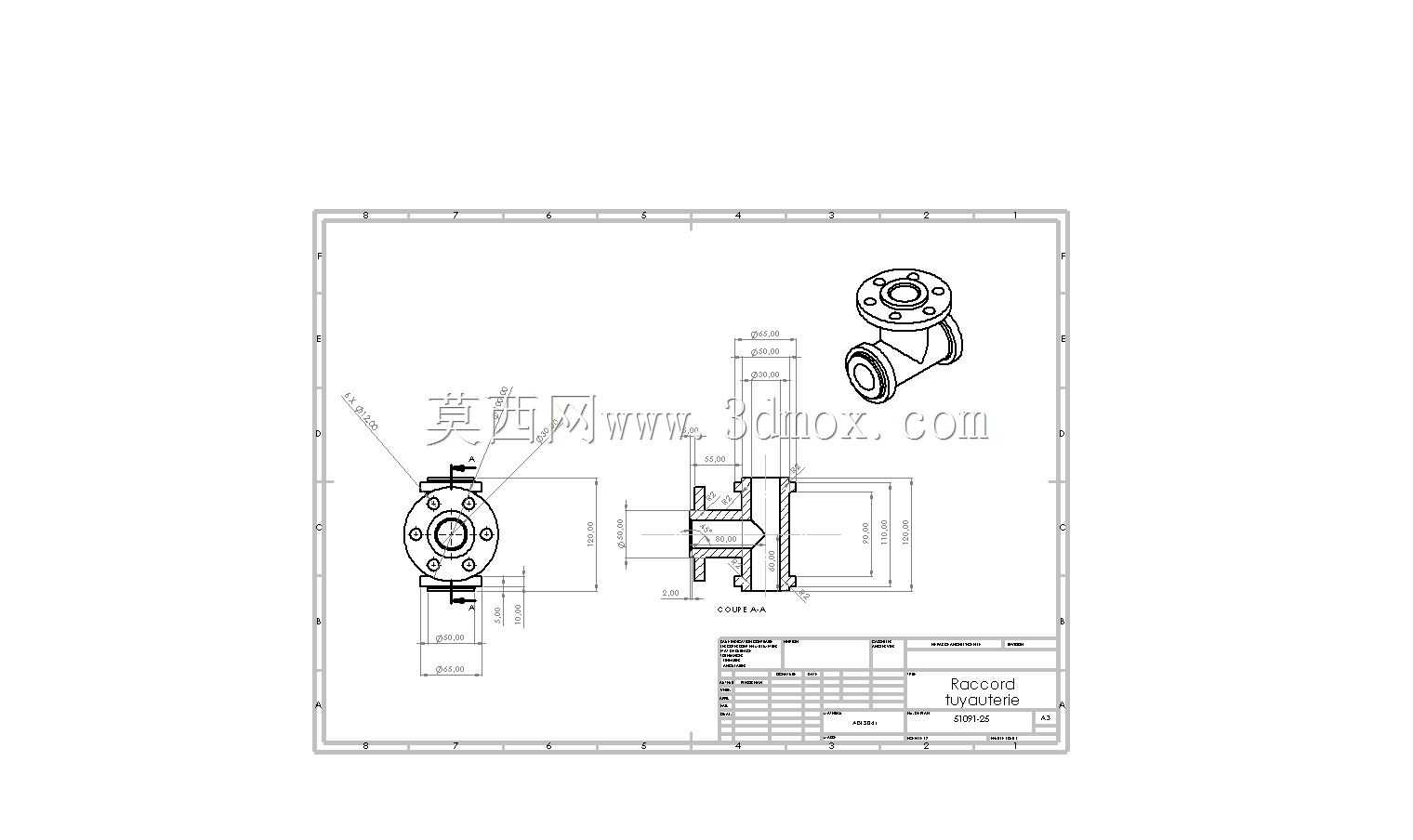

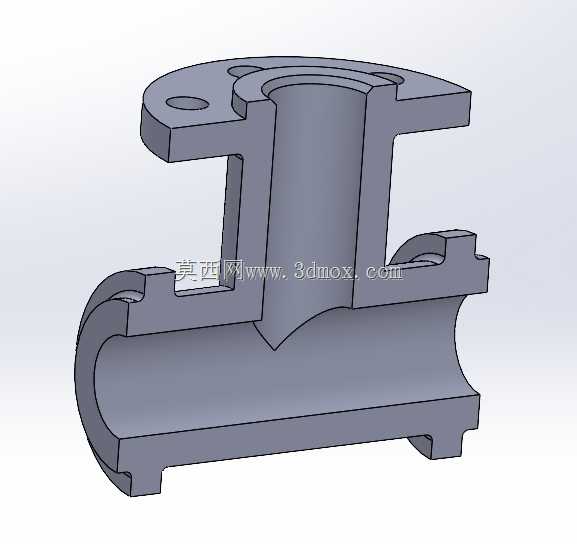

　　配件的主体流道采用90度直角转向结构，流道内壁做了圆弧过渡处理，避免介质在转向位置形成直角对冲造成的压损激增，同时也能减少介质中固体颗粒在转角位置的沉积，降低管路堵塞的风险，这一细节设计在输送含少量杂质的循环水、低压化工介质场景中，能有效提升管路长期运行的稳定性。从设计思路层面，该配件的结构建模完全遵循管路设计的工程规范，法兰端的密封面采用突面结构，适配常用的非金属平垫片、缠绕式垫片，可满足中低压管路的密封要求；主体壁厚根据公称通径对应的压力等级做了等强度设计，法兰盘与主体管段的连接位置做了圆角过渡，避免应力集中造成的结构失效，在建模过程中，所有配合面的尺寸公差都按照管路法兰的标准公差等级设定，可直接导出工程图用于生产加工，也能直接导入管路装配体中完成整体干涉检查。

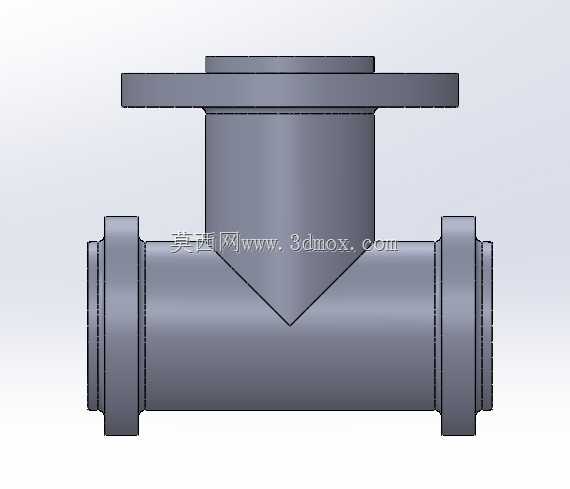

　　在实际应用中，这类直角管道配件常被用在设备进出口的管路转向位置，比如循环水泵的出口与水平管路的对接、换热设备的介质进出口转向段，相比焊接式直角弯头，法兰连接的形式更适合需要经常拆装检修的管路段，也能在管路出现微小安装偏差时，通过法兰面的间隙调整补偿一定的安装误差，降低现场安装的对位难度。配件的外形结构紧凑，直角两端的法兰端面到转角中心的距离做了优化设计，在保证流道过渡顺畅的前提下尽可能压缩轴向尺寸，能适配空间较为局促的设备周边管路布设场景，不会因为配件尺寸过大造成周边管路、设备的安装干涉。

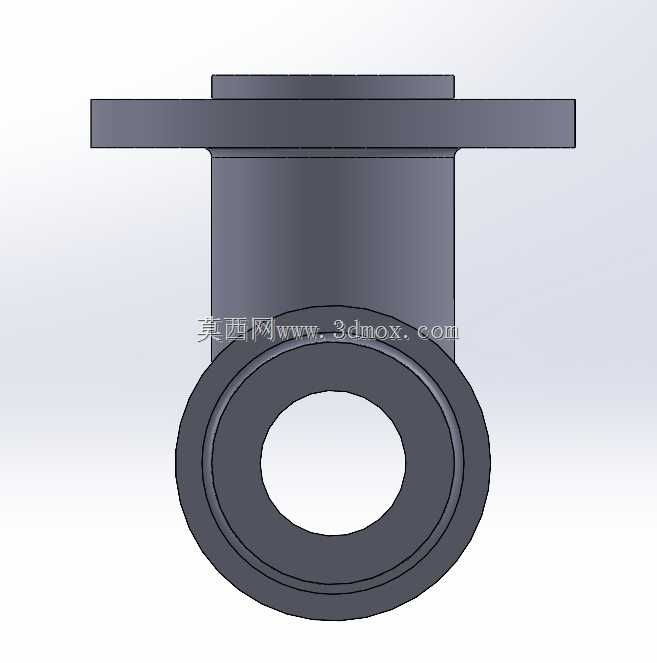

　　从结构特性来看，该配件没有活动部件，属于静态管路连接件，整体结构的可靠性高，只要按照对应压力等级选择匹配的螺栓、垫片，就能实现长期无泄漏运行，建模过程中对法兰螺栓孔的位置度、密封面的平面度都做了基准约束，导出的二维工程图可直接用于生产质检，能帮助设计人员快速完成管路系统的方案设计与装配验证，也可作为管路设计练习的典型案例，帮助初学者掌握法兰类连接件的建模规范、管路配合的设计要点。
