九位格雷码编码盘精密结构设计

　　在工业角度检测、位置反馈类传感部件的设计环节，编码盘作为光电编码器的核心功能零件，其结构精度直接决定整套传感系统的分辨率与抗干扰能力。本次设计的九位格雷码编码盘，主要适配中小量程绝对式光电编码器的装配需求，可广泛应用于数控机床进给轴位置反馈、工业机器人关节转角检测、自动化生产线转台工位定位、伺服电机转子位置采集等场景，这类应用场景普遍要求编码输出无跳变误差，避免多码道同时翻转时出现的读数误判问题，这也是选择格雷码编码逻辑的核心出发点。

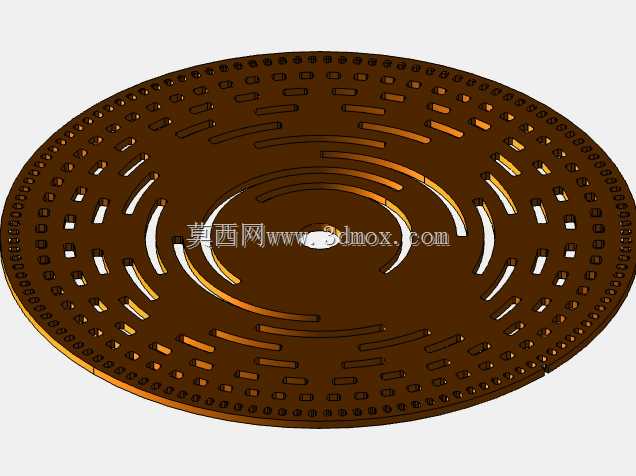

　　从功能特性来看，该编码盘采用单盘绝对式编码结构，共设置九圈同心码道，对应九位二进制编码输出，单圈可实现512个绝对位置的分辨能力，角度分辨率可达0.7度左右，能够满足绝大多数中低精度工业位置检测的需求。码道的通光槽采用非等宽交错排布设计，严格遵循格雷码相邻位置仅一位码道状态变化的编码规则，从结构根源上消除了普通二进制码盘在码道切换临界点容易出现的粗大读数误差，即使光电接收管存在微小的安装错位，也不会产生跨区间的读数跳变，大幅降低了后端信号处理电路的纠错压力。

　　设计过程中首先确定了码盘的整体外形边界，整体为薄型圆盘结构，中心设置定位安装孔，孔位公差按照IT7级精度设计，可直接与编码器主轴采用间隙配合加销钉紧固的方式连接，保证码盘与主轴的同轴度误差控制在0.02毫米以内，避免高速旋转时出现偏心晃动导致的读码偏差。码盘的外圆边缘设置一圈密集的小尺寸定位孔，可用于装配时的初始零位校准，也可作为辅助固定结构适配不同规格的编码器壳体安装需求。每一圈码道的通光槽宽度、相邻槽的间隔距离都经过严格计算，保证对应位置的光电接收元件能够完整接收到通光与遮光的信号变化，不会出现信号串扰的问题。

　　考虑到实际加工与装配的工艺性，码盘的厚度设计为0.5毫米，既保证了零件的结构刚性，在高速旋转时不会出现翘曲变形，又不会因为厚度过大导致通光槽边缘出现光影散射，影响光电信号的对比度。所有通光槽的边缘都做了微小的倒角处理，避免冲压或者蚀刻加工时产生的毛刺遮挡光通路，同时也能减少高速旋转时的空气阻力，降低编码器运转时的风阻噪音。码盘最内侧的码道为最高位码道，槽宽最大，越往外侧的码道对应编码位数越低，槽宽按照编码规则依次缩小，排布时充分考虑了相邻码道之间的隔离距离，避免不同码道的光线互相干扰，保证每个光电接收管只接收对应码道的光信号。

　　在实际选型适配时，该编码盘可搭配直径3毫米的红外发射管与对应规格的光电接收阵列使用，发射管与接收板的安装间距控制在3-5毫米区间即可获得稳定的信号输出，不需要额外添加复杂的聚光透镜结构，能够有效压缩整套编码器的轴向安装尺寸，适配结构紧凑的小型伺服、小型转台等安装空间受限的应用场景。码盘的材质可根据使用环境选择，常规工业环境下采用PET薄膜蚀刻加工即可满足需求，在有高温、振动冲击的恶劣工况下，可更换为薄金属板蚀刻或者玻璃镀铬工艺加工，不同材质的加工都可以直接沿用本次设计的码道排布参数，不需要重新调整编码逻辑。

　　安装边界方面，码盘中心安装孔的端面设置有0.1毫米深度的定位沉台，与主轴轴肩贴合后可保证码盘端面与主轴轴线的垂直度误差不超过0.01毫米，避免旋转时出现端面跳动导致的通光面积变化。码盘外圆与编码器壳体内壁之间预留0.3毫米的安全间隙，即使存在微小的装配偏心，也不会出现码盘与壳体刮蹭的问题。码道区域的内外径范围经过优化，在保证九位码道完整排布的前提下，尽可能缩小了码盘的整体外径，使得整套编码器的径向尺寸可以控制在40毫米以内，适配小型化设备的安装需求。

　　从实际使用的可靠性角度出发，设计时特意在最外侧码道的外围增加了一圈连续的遮光边，既可以阻挡外界杂散光进入码道区域干扰信号，也能作为码盘安装到位的视觉检测基准，方便装配时快速判断码盘的安装位置是否正确。零位位置的码道设置有唯一的全通光标识位，后端电路上电时可快速识别零位位置，缩短设备的启动归零时间，这一设计在自动化转台、机床刀库等需要频繁归零的设备中能够有效提升设备的运行效率。
