滑块式条形链拨叉传动执行机构

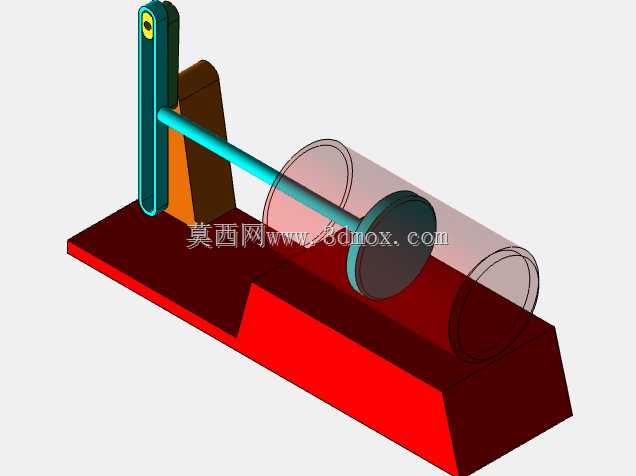

　　该拨叉执行机构主要应用于需要周期性直线往复推送、档位切换或工位移位的工业传动场景，常见于小型自动化装配线的工件移位、小型变速箱的档位拨动、输送线的分料导向工位，也可适配教学演示类机械原理实验台，作为曲柄滑块类传动的具象演示载体。从实际功能来看，这套机构通过竖直摆臂的定轴摆动，带动水平布置的拨杆沿轴向做直线往复动作，拨杆端部的圆盘推头直接作用于被驱动的条形链滑块，将摆臂的回转运动转化为滑块的直线滑移输出，整个传动链无冗余传动副，动力传递路径短，空行程间隙可控，适合对往复动作定位精度有中等要求的轻载传动工位。

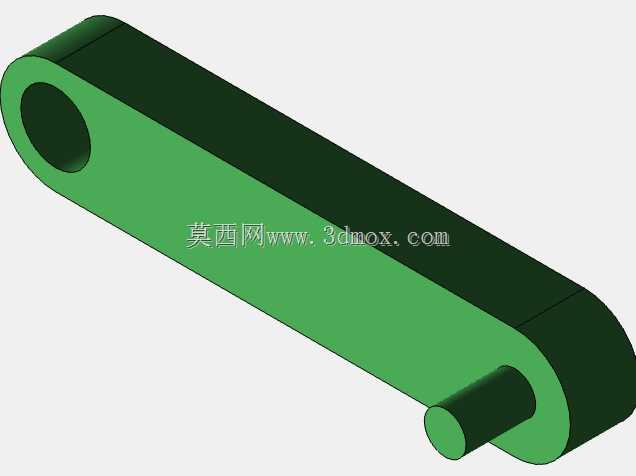

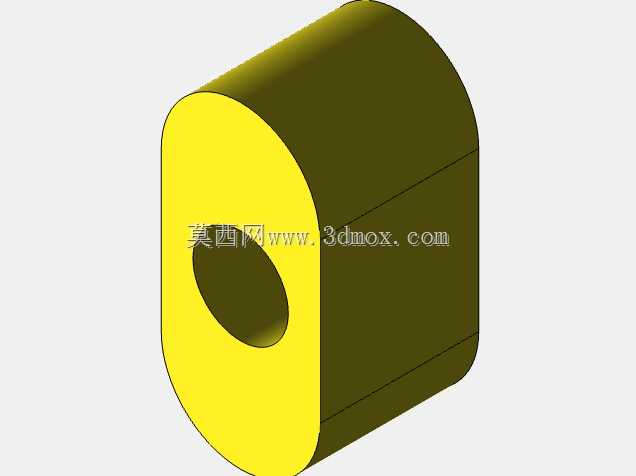

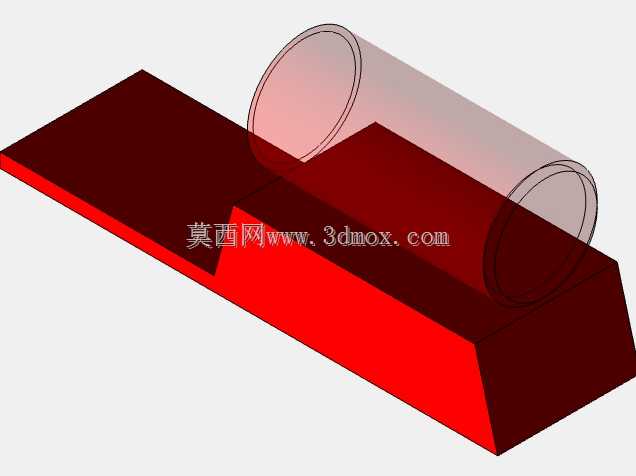

　　设计过程中优先考虑了安装基准的统一性，底部的一体式安装基座采用台阶式结构，较高的台肩位置用于固定竖直摆臂的铰接支座，较低的平面作为条形链滑块的滑移支撑面，两个安装面的平行度、垂直度公差在建模时按照IT7级精度设定，避免装配后出现摆臂卡滞、滑块滑移偏磨的问题。竖直摆臂的铰接孔内嵌耐磨衬套安装位，预留了0.5mm的衬套壁厚空间，实际生产中可根据负载大小选配铜基或工程塑料衬套，降低铰接副的磨损速率，延长机构维护周期。水平拨杆与摆臂的连接位置采用腰型孔设计，可根据实际需要的滑块行程调整拨杆的安装高度，行程调节范围覆盖30mm至80mm，适配不同行程需求的工位，无需重新加工摆臂零件即可完成参数适配。

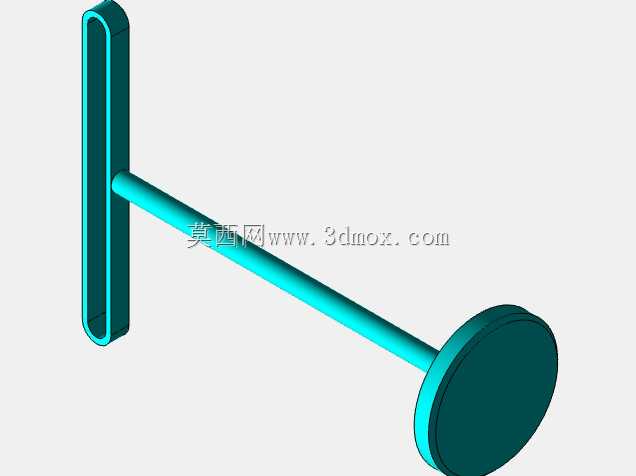

　　从安装边界来看，整个机构的底座长度控制在220mm，宽度120mm，总高度150mm，属于小型桌面级传动组件，安装时仅需通过底座上预留的四个沉头孔即可完成与设备机架的固定，沉头孔规格适配M6内六角螺栓，孔位间距按照标准模组安装孔距设计，可直接与市面上常见的铝型材工作台、小型输送线侧架直接对接，无需额外加工过渡连接板。滑块部分采用开放式条形链结构，四个条形导向面与底座上的导向槽配合，导向槽的截面为矩形，配合间隙控制在0.1mm至0.15mm之间，既保证滑块滑移时无明显晃动，又避免间隙过小导致的滑移阻力过大，在无润滑状态下也可顺畅动作。拨杆端部的推头采用圆盘式结构，与滑块端面的接触为面接触，相比传统的圆柱销点接触结构，接触应力降低60%以上，长期往复动作不会在滑块接触面上压出凹痕，保证长期运行后行程精度不出现明显衰减。

　　建模过程中对所有运动副都做了干涉检查，摆臂摆动到左右两个极限位置时，与后侧的支座、下方的底座均保留2mm以上的安全间隙，拨杆往复运动全程与导向槽、滑块内壁无剐蹭，所有棱角位置都做了R1至R2的倒角处理，既去除加工毛刺，也避免装配调试过程中划伤操作人员。整套机构的零件拆分遵循易加工、易装配的原则，除标准紧固件外，所有自制零件均可通过普通铣床、车床完成加工，无需特殊加工工艺，加工成本可控，适合小批量制作应用。在负载适配方面，这套机构可承受的最大水平推送力为150N，可满足小型工件移位、轻载档位切换的负载需求，若需要更大推送力，仅需更换更大直径的铰接销轴、加厚摆臂板材即可完成升级，基础安装尺寸无需改动，具备一定的参数拓展空间。
