带安装法兰的C型开口夹持支撑座

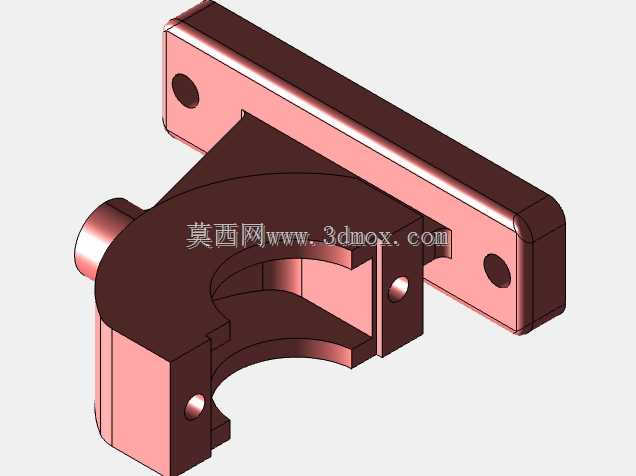

　　这类带安装法兰的C型开口夹持支撑座，在轻工输送线、小型工装夹具台、实验室检测设备的可调机构中十分常见，核心作用是为穿过C型开口的圆轴、导杆提供径向支撑与位置锁定，同时通过顶部的长条形安装法兰实现与设备机架、安装面板的快速固定，不需要额外加工复杂的安装沉台，适配多种现场安装工况。从结构设计逻辑来看，顶部的长法兰板做了等厚设计，两端开设的沉头安装孔预留了足够的位置调整余量，安装时可以沿着法兰长度方向微调支撑座的固定位置，补偿机架加工时的孔位误差，降低现场装配的修配工作量。法兰板与下方C型夹持主体的衔接处做了大圆角过渡，避免直角连接处的应力集中，在承受轴类零件传递的径向载荷时，应力可以沿着圆角平滑分散，不会在衔接位置出现应力断裂的风险。

　　C型开口的圆弧面与被夹持的圆轴外圆匹配，开口两侧的凸台分别开设了锁紧孔与定位销孔，当圆轴穿入开口调整到目标位置后，可以通过锁紧螺钉施加径向夹紧力，让开口产生微量弹性变形抱紧圆轴，定位销则可以防止夹紧过程中支撑座与轴之间出现周向转动，保证支撑位置的稳定性。侧面伸出的短圆柱轴头，是为了适配辅助限位结构的安装，比如可以套装扭簧、行程触发撞块，或是与相邻的连杆机构形成铰接配合，拓展支撑座的功能边界，不需要额外在主体上焊接或加工附属结构。

　　从安装边界来看，法兰板的厚度控制在常规设备安装面板的适配范围内，沉头孔的深度可以容纳标准内六角沉头螺钉，安装后螺钉头部不会突出法兰表面，避免与其他移动部件产生干涉；C型开口的内径尺寸适配常用直径的光轴，开口的宽度预留了足够的锁紧变形量，即使反复拆装调整，也不会因为塑性变形导致夹持力下降。在实际选型应用中，这类支撑座常被用在导杆的中间支撑位置，长跨距的导杆如果只在两端固定，中间位置会因为自重或负载产生挠曲变形，加装这种C型夹持支撑座不需要将导杆从设备上拆下，直接从侧面卡入开口位置即可完成安装，维护调整十分便捷。

　　设计时需要注意，C型开口的壁厚要匹配所需的夹持力，壁厚过薄会导致夹紧时开口变形过大，抱紧力不足无法固定轴的位置，壁厚过厚则会导致开口弹性不足，锁紧螺钉施加的力矩无法让开口产生足够的变形抱紧轴件；法兰板上的安装孔中心距要符合通用安装面板的孔系标准，尽量与常用的铝型材安装槽间距匹配，降低用户的安装适配成本。另外，主体与法兰的衔接位置除了圆角过渡，还可以根据负载情况增设加强筋，但考虑到这类零件多用于轻载工况，当前的无筋结构已经可以满足强度要求，同时减少了加工时的材料去除量，降低制造成本。侧面的短轴头与主体的连接位置同样做了圆角过渡，避免轴头承受侧向力时在根部断裂，轴头的直径与长度适配标准的扭簧、衬套等标准件，用户可以直接采购标准件装配，不需要定制非标配件。在三维建模过程中，这类零件需要重点关注各特征的拔模角度与圆角处理，尤其是C型开口的内圆弧面，要保证圆弧的圆度公差，避免与轴装配时出现线接触导致的应力集中；安装孔的位置度公差要控制在合理范围内，保证安装时螺钉可以顺利穿入机架的安装孔，不会出现别劲的情况。
