带侧通接口法兰式中空回转连接构件

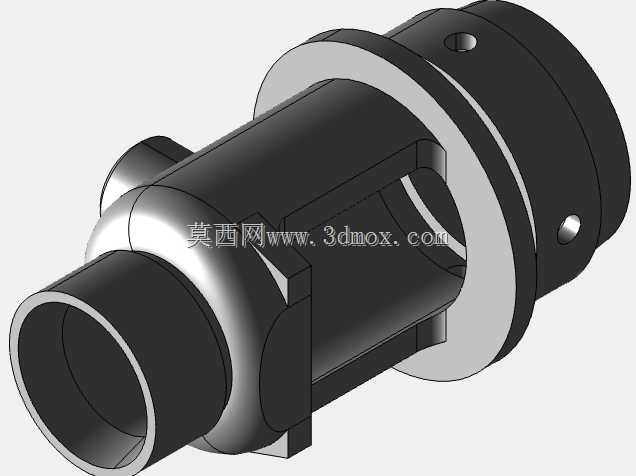

　　这类带侧通接口的法兰式中空回转构件，多应用在需要同时实现轴向介质通路与径向支路引出的回转管路系统中，常见于机床冷却回路、旋转工作台供气供油单元、橡塑设备辊筒内部介质输送场景，核心作用是在构件相对回转的状态下，保持介质通路的连续导通，避免管路随转动部件扭转打结。从结构功能上看，主体采用中空贯通设计，轴向通孔作为主介质通路，可满足大流量流体、线缆穿设的需求，侧部引出的通口可作为支路，实现分路介质输送或者检测元件的安装预留。构件一端采用法兰盘安装结构，法兰端面预留的沉孔用于穿设固定螺栓，可直接与设备的固定端机架或者旋转端工作部件贴合锁紧，安装贴合面需保证平面度要求，避免装配后出现密封失效或者同轴度偏差过大的问题。

　　另一端的圆柱轴段可作为回转支撑配合面，与配套的轴承、密封套件配合，实现相对回转运动，轴段外径的公差需根据配合等级选取，通常采用过渡配合保证回转精度同时避免装配卡滞。设计过程中首先要确定介质通路的通径，根据系统所需的流量、介质压力计算主通孔与侧通口的最小通流面积，避免通路过小造成介质压损过大，影响系统工作效率。其次要考虑回转工况下的密封结构布置，在法兰与轴段的衔接位置、侧通口与主体的衔接位置，都需要预留密封件安装槽，根据介质类型选取适配的密封材质，比如油性介质选用丁腈橡胶密封件，水性介质选用三元乙丙材质，高温工况则需选用氟橡胶密封件。

　　主体侧壁上的径向小孔为定位销孔或者紧定螺钉孔，用于装配时的周向定位，或者与配套的传动件连接，传递扭矩带动构件同步回转，孔的位置需避开内部介质通路，避免钻孔时打穿通腔造成泄漏。从安装边界来看，法兰盘的外径决定了安装所需的最小径向空间，螺栓孔的分布圆直径需与对接部件的安装孔位完全匹配，装配前需核对对接面的粗糙度要求，通常密封面粗糙度需达到Ra1.6以下，保证密封件压缩后能完全填充贴合面的微观间隙。构件的总长度决定了轴向安装空间，侧通口的伸出长度与朝向需根据设备内部的管路布置确定，避免安装后侧通口与周边其他零部件发生干涉，回转过程中侧通口的运动包络范围也需要提前核算，预留足够的安全间隙。

　　在建模过程中，需要重点处理各通路的相贯线位置，相贯处需做圆角过渡，避免应力集中，同时减少介质流动时的湍流阻力；法兰端面与轴段的同轴度、侧通口轴线与主体轴线的垂直度都需要在建模时添加几何约束，保证后续出图加工时的形位公差要求能准确传递。这类构件在实际使用中，通常需要配合轴承座、密封端盖、管路接头等附件共同使用，选型时除了核对安装尺寸，还需要确认额定工作压力、最高转速、适用介质等参数与系统要求匹配，避免工况超出构件承载范围造成泄漏或者结构损坏。日常维护中，需定期检查密封件的磨损情况，在回转密封位置定期加注润滑脂，减少密封件与配合面的摩擦损耗，延长构件的整体使用寿命。
