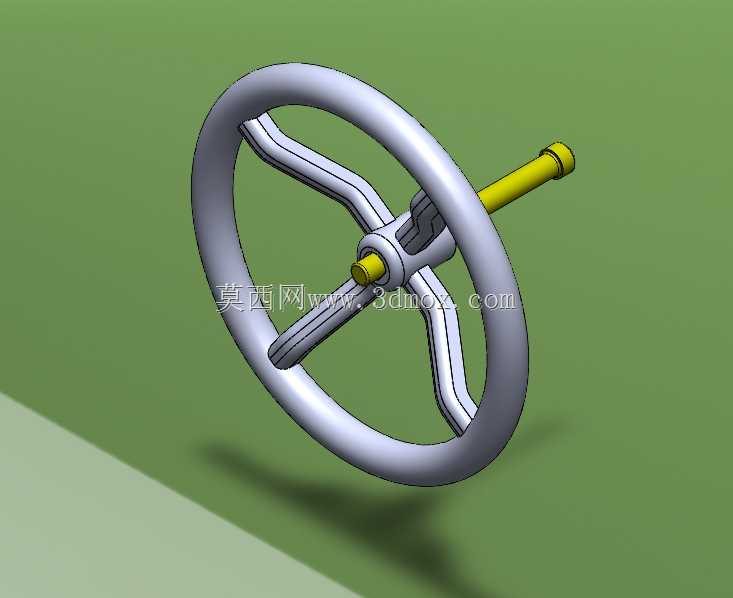

三辐式带轴手动操作轮结构设计

　　这类手动操作轮在工业设备里的应用场景非常广泛，从中小型调压变压器的调压操作、机床进给轴的手动微调、到工业阀门的开度调节、输送线张紧机构的手动调整，只要需要人工介入输出低转速大扭矩的手动操作工位，都能见到这类结构的身影。和直柄手轮、圆盘手轮不同，三辐式的结构在保证轮圈整体刚性的前提下，尽可能减少了材料用量，同时辐条的弧度设计也能避免操作时衣物、工具勾挂，在设备周边操作空间有限的场景下，这种结构的安全冗余度更高。

　　从实际使用的功能特性来看，这款手轮的轮圈采用等截面圆弧形截面，握持时手掌贴合度更好，长时间手动操作不会出现硌手的问题，轮圈表面做了圆滑过渡处理，没有尖锐棱角，即使快速转动也不会划伤操作人员。中心的连接轴采用阶梯轴设计，轴端预留了锁紧结构的安装位置，既可以通过键连接实现和设备转轴的周向固定，也能通过轴端的挡圈、锁紧螺母实现轴向定位，避免手轮在反复正反转操作后出现轴向窜动。三根辐条采用对称120度分布的设计，相比两辐结构，受力时的应力分布更均匀，在操作人员施加较大切向力转动手轮时，辐条根部的应力集中系数更低，长期使用不会出现辐条断裂的问题；相比四辐结构，三辐设计在转动到任意角度时，都至少有一根辐条处于方便施力的位置，操作手感更顺畅。

　　设计这类手轮的时候，首先要明确的是安装边界和操作力矩的匹配关系，这款手轮外径设定为220mm，对应的操作力臂长度足够，操作人员只需要施加很小的握力，就能在中心轴位置输出足够的扭矩，满足电源变压器调压机构、小型设备进给轴这类需要精细调节的操作需求，不会因为力臂太短导致操作费力，也不会因为外径过大占用过多设备周边的操作空间。中心转子部分的内径设定为15mm，适配行业内通用的15mm直径操作转轴，不需要额外做轴径转换就能直接安装，互换性更强，不管是新设备配套还是旧设备的手轮替换，都能直接适配。

　　在结构细节的处理上，辐条和轮圈、中心轮毂的连接位置都做了大圆角过渡，避免直角连接带来的应力集中，在三维建模阶段就对受力位置做了壁厚优化，轮圈的壁厚均匀一致，不管是采用金属铸造还是工程塑料注塑加工，都能避免冷却不均带来的变形问题。中心轮毂部分的长度做了针对性设计，和转轴的配合长度足够，不会因为配合长度太短导致手轮转动时出现晃动，轴孔的公差采用基孔制间隙配合，安装时不需要额外修配就能顺利套入转轴，同时配合间隙控制在合理范围内，转动时不会出现明显的旷量。连接轴伸出轮毂的长度经过核算，足够穿过设备的操作面板、安装锁紧螺母和指示刻度盘，不需要额外加装延长轴就能完成装配。

　　从实际选型的角度来看，这类手轮适合用在操作频率中等、操作力矩不超过30N·m的工位，如果是需要频繁操作的工位，可以在轮圈表面增加滚花结构提升摩擦力，如果是大扭矩操作场景，则需要加大手轮外径或者增加可折叠的摇把，但对于电源变压器调压、小型机床微调这类场景，当前的尺寸和结构刚好平衡了操作力、安装空间和结构强度的需求。建模过程中对所有的过渡圆角、壁厚均匀性都做了校验，避免出现加工时的壁厚突变问题，中心轴的轴肩位置尺寸符合通用紧固件的安装标准，配套的平键槽尺寸也采用国标规格，不需要定制非标键就能完成装配。
