直杆式微型限位开关三维结构设计

　　在自动化生产线的工位定位、小型家电的安全触发、3D打印设备的行程限位、工控机柜的门体检测这类场景里，直杆式微型限位开关的出镜率一直很高，这类元件不需要大的安装空间，触发力可控，通断响应快，是很多紧凑结构里做位置反馈、行程限位、安全互锁的首选元件。做这个模型的时候，首先要考虑的是实际安装场景的边界约束，这类开关大多用在空间局促的位置，所以本体的外形尺寸要严格控制，本体采用方正的壳体结构，侧面预留两个对称的安装孔，孔位的中心距、孔径都按照行业通用的安装规范做了匹配，不管是用螺丝直接锁在钣金支架上，还是卡在PCB板的预留卡位里，都能直接适配，不需要额外做转接件。底部的插脚间距按照常规接插件的标准做了设定，既可以直接焊在电路板上，也能配套对应的接插件做插拔式接线，方便后期维护更换。直杆触发端的设计是整个结构的核心，触发杆的长度、摆动角度都做了实际工况的校核，杆体和本体的衔接处做了圆弧过渡的限位结构，避免触发时杆体过摆损坏内部触点，同时杆体的触发面做了平整处理，不管是被设备的运动滑块直接触碰，还是配套滚轮、拨片做扩展触发，都能保证受力均匀，不会出现偏载卡滞的问题。

　　内部的触点支撑结构在建模时也做了还原，虽然是外观加安装结构的模型，但关键的动作间隙都按照实际微动开关的行程参数留足了空间，动触点的支撑臂厚度、静触点的安装位置都参考了量产元件的尺寸，不会出现结构干涉的问题，要是做设备的运动仿真，这个模型可以直接导入装配体，模拟触发时的杆体摆动行程，验证设备运动部件的触发位置是否准确，避免实际装配时出现触发行程不够、或者过压损坏开关的问题。壳体的分模线位置也按照实际注塑件的工艺做了处理，上下壳的扣合位置预留了卡扣的安装位，侧面的接缝均匀，还原了量产元件的外观细节，不会出现建模时常见的壳体错位、分模线不合理的问题。

　　在做设备选型配套的时候，很多结构工程师容易忽略开关的安装空间预留，尤其是触发杆摆动时的安全间隙，这个模型把触发杆的最大摆动角度对应的空间范围都做了直观的呈现，导入装配体之后可以直接做干涉检查，确认周边的结构件不会在开关动作时碰到杆体，也不会因为安装位置太靠里导致触发不到位。另外，开关本体的外壳厚度、安装孔的沉头深度都做了符合实际加工的设定，要是需要做安装支架的配套设计，可以直接从模型里提取安装孔的坐标、孔深参数，不用再反复核对样品尺寸。这类直杆微型开关和带滚轮的微动开关不同，直杆结构的触发接触面更大，适合被平面类的运动部件触碰，比如抽屉的到位检测、小型滑台的原点复位、安全门的关闭检测，不需要额外加装触发撞块，直接靠运动件的端面触碰杆体就能完成触发，在紧凑的小型设备里能省掉不少辅助结构的设计工作。建模的时候特意把插脚的长度、厚度都做了准确还原，要是做PCB板的封装设计，可以直接参考模型的插脚位置画封装，避免出现焊盘位置不对、插脚插不进去的问题。

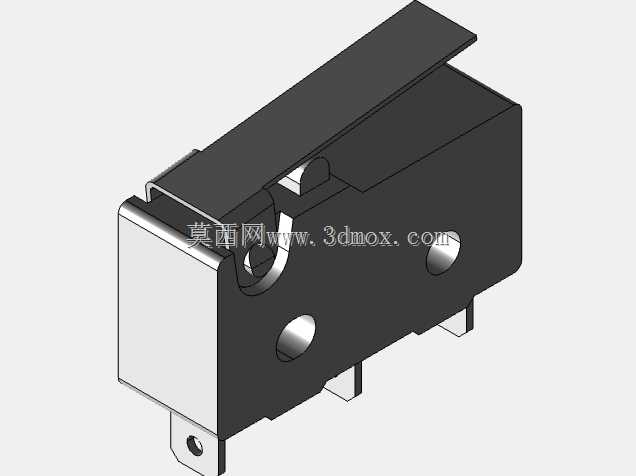

　　壳体表面的质感也做了区分，黑色的主体部分是阻燃注塑壳体，银色的侧边是金属加固支架，用来提升安装孔的结构强度，避免多次拆装之后螺丝把塑料柱拧滑牙，这个金属支架的厚度、折弯角度都按照实际冲压件的工艺做了设定，边缘做了微小的倒角处理，不会出现锐边，符合电气元件的安全规范。触发杆采用的是金属弹片加塑料包覆的结构？不对，实际这款的直杆是金属冲压件，表面做了防锈处理，杆体和内部触点机构的衔接处做了转轴结构，保证每次触发的转动顺畅，没有多余的旷量，建模时转轴的配合间隙按照小间隙配合设定，既不会卡滞，也不会因为间隙太大导致触发位置出现偏差。很多新手工程师在做这类元件建模的时候，容易把安装孔的位置做偏，或者把触发杆的行程做的不符合实际，导致装配之后出现功能问题，这个模型在建模过程中反复核对了量产同类型开关的实测尺寸，从本体的长宽高，到安装孔的中心距，再到触发杆的初始角度、最大摆角，都和实际元件保持一致，不管是用来做设备的装配可视化，还是用来做结构干涉检查，或者是做产品的宣传渲染，都能直接使用，不需要再做尺寸调整。另外，模型的各个零件都做了独立的分层，要是需要做爆炸视图、或者做内部结构的剖面展示，可以直接隐藏对应的壳体零件，露出内部的触点支撑结构，方便做方案汇报的时候给客户展示开关的触发原理，也能给新入行的结构工程师做元件结构参考，了解这类微动限位开关的基本构成和动作逻辑。在实际的设备调试中，这类开关的触发位置调整很重要，模型里把触发杆的初始位置做了明确的标识，安装时只要保证运动部件在到位时刚好把杆体压到额定触发行程，就能保证触点可靠通断，不会出现因为行程不够导致的接触不良，也不会因为压入量太大导致开关内部的弹片疲劳损坏。
