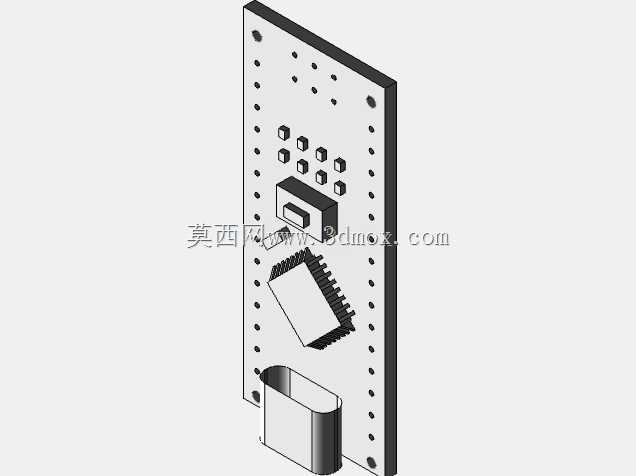

Type-C接口Arduino Nano开发板结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:943797
  • Type-C接口Arduino Nano开发板结构设计

  做嵌入式开发相关的结构适配时,这块Type-C版本的Arduino Nano板卡是绕不开的核心载体,不少小型智能设备、教学实验装置、工业现场的小型数据采集节点,都会用它作为核心控制单元,所以建模的时候不能只照着外观抄外形,得把实际装配、使用里的所有边界条件都考虑进去。先从实际应用场景说,日常做桌面级小型创客项目时,它可以直接插在面包板上搭原型电路,不用额外做转接;做工业现场的小型传感节点时,它要能塞进标准的DIN导轨安装壳里,还要预留出接线端子的空间;教学场景里学生经常插拔下载线、杜邦线,所以接口的位置、板边的强度都要做冗余设计。

  实际用途上,这块板卡承担的是核心控制与数据交互的作用,Type-C接口替代了旧版的Mini-B接口,既兼顾了正反插的使用便利性,也能适配现在主流的手机数据线、通用USB-C线缆,不用再专门找老式的下载线,不管是程序下载还是串口通讯,都靠这个接口完成,同时板上预留的排针焊盘,要兼容标准2.54mm间距的排针,保证和市面上绝大多数扩展板、传感器模块的引脚定义匹配,不用用户自己改引脚定义。

  功能特性上,建模时要把板上的核心元件的占位都做准确:主控芯片的高度、USB-C接口的插拔深度、复位按键的凸起高度、板载电源指示灯的位置,还有板边的安装孔位,这些都不能有偏差。比如Type-C接口的母座,要留出足够的插拔空间,不能让外壳挡住插头插入的行程;排针的位置要严格对齐2.54mm网格,不然插面包板的时候会出现引脚歪、插不进去的问题;板上的两个安装孔,孔径要适配M2的铜柱,方便用户把板卡固定在外壳或者支架上。

  设计思路上,没有做多余的异形结构,整体保持了原版Nano的长条形板型,长度方向的尺寸控制在45mm左右,宽度控制在18mm左右,这个尺寸是经过多代产品验证的,既能放下所有核心元件,又能兼容市面上绝大多数现成的Nano专用外壳、扩展坞。板厚按照标准PCB的1.6mm来做,元件的高度差都做了精准还原:最高的元件是Type-C接口和排针,高度大概在8.5mm左右,主控芯片的高度在3mm左右,贴片电阻电容的高度控制在1mm以内,这样用户在做外壳设计的时候,可以直接参考这个模型的高度边界来做内腔设计,不用再自己拿实物测量。

  安装边界这块是建模时最花心思的部分,除了板上的两个定位安装孔,还要考虑排针伸出板底的长度,标准排针插过PCB之后,板底露出的针脚长度大概是6mm,所以如果是贴装在其他底板上,要留出至少6.5mm的避让空间,防止针脚顶到底板造成短路。Type-C接口的中心距离板边的尺寸要精准控制,保证外壳上的开口刚好对准接口,不会出现插线时被外壳挡住的情况。另外板的四个角都做了0.5mm的圆角处理,避免尖锐的板边划伤线材或者使用者的手,这个细节很多粗模都不会做,但实际生产装配里很重要。

  还有容易被忽略的细节,就是板上的USB接口金属外壳的接地弹片位置,还有复位按键的按压行程,建模时都做了还原,用户如果要做带按键触发的外壳,就可以直接对准按键位置做外壳的按键凸点,不用反复调整位置。整个模型的所有特征都做了参数化处理,要是用户需要改板型、调整接口位置,直接修改对应参数就能生成新的结构,不用从头开始画,对于做二次开发、定制外壳的结构工程师来说,能省不少测量和建模的时间。毕竟做电子类的结构设计,最麻烦的就是板卡和外壳的适配,一个尺寸不对就要反复打样,精准的板卡模型能把打样的试错成本降下来,不管是做3D打印的定制外壳,还是做注塑外壳的前期结构验证,这个模型都能直接拿来做装配干涉检查,不用等实物板回来再调整结构。
