三吨铸造用钢水浇包结构设计

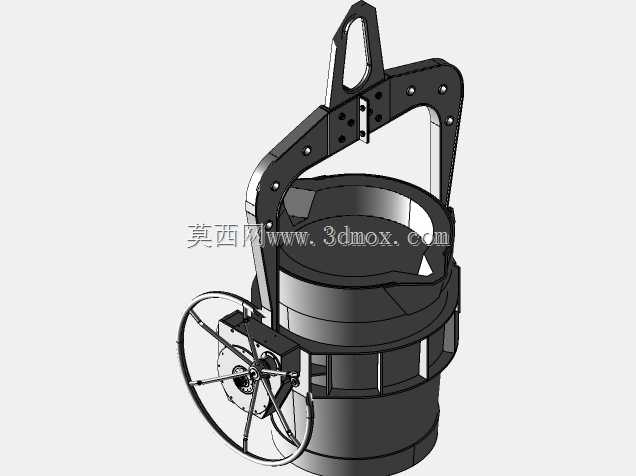

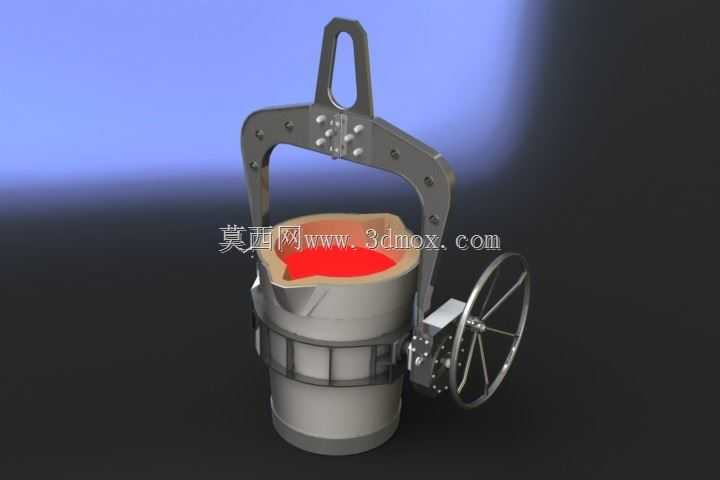

做铸造车间工艺布局的时候，三吨级钢水浇包是衔接熔炼工位与浇注工位的核心转运工装，日常主要承接中频炉出钢后的钢水承接、短距离吊运、定点浇注作业，适配中小吨位铸铁、铸钢件的批量生产场景，不管是地面手工浇注线还是简易造型流水线都能适配。从结构功能上看，这套浇包的主体包体采用锥桶形焊接结构，上宽下窄的锥度设计一方面方便砌筑耐火内衬、后期清理残留钢渣，另一方面倾转时钢水流速更容易控制，不会出现瞬间流量过大冲坏砂型的问题；包口特意做了鹰嘴式浇注嘴，对准浇口杯的时候钢流聚拢不撒漏，能减少钢水氧化和飞溅风险。上部的吊架结构是核心受力部件，采用双侧板铆接加螺栓紧固的组合结构，顶部的吊孔直接匹配行车吊钩的尺寸边界，两侧的铰接孔和包体上的转轴配合，保证倾转的时候包体转动顺滑无卡滞；侧面配置的手轮式蜗轮蜗杆倾转机构，是这套浇包的操作核心，蜗轮副自带自锁特性，哪怕操作手中途松开手轮，包体也会锁定在当前倾转角度，不会出现钢水倾翻的安全事故，手轮的操作半径经过人体工程学校核，站在包体侧面操作的时候发力顺畅，不需要额外接长手柄就能实现0到90度的全角度倾转。建模的时候先从包体的中面开始搭建，先画出包体的上下口直径、高度的轮廓线，旋转生成薄壁壳体后再预留出耐火层的安装厚度，之后单独绘制包口的加强箍、浇注嘴的曲面结构，和包体做布尔合并；吊架部分先做单侧的侧板草图，拉伸成实体后阵列螺栓孔位置，再逐个绘制销轴、衬套的细节，注意铰接孔的同轴度公差要在建模阶段就做参考几何约束，避免后续装配出现干涉；倾转机构部分先搭建蜗轮蜗杆的啮合基准，绘制出轮齿的渐开线轮廓后阵列生成齿形，再把减速箱壳体、手轮、连接支架逐一装配到包体侧面的安装座上，全程要核对各个部件的安装边界，比如手轮最外侧到包体外壁的距离要预留出操作人员的站位空间，吊架顶部吊孔到包底的高度要匹配车间现有行车的最低起升高度，避免吊运时包底刮碰地面砂型。整体结构没有冗余设计，所有受力部位都做了圆角过渡避免应力集中，耐火层的安装间隙也在建模时预留到位，拿到模型后可以直接做有限元受力校核，也能直接导出工程图用于生产加工。
