多规格螺栓螺母紧固件组合三维结构

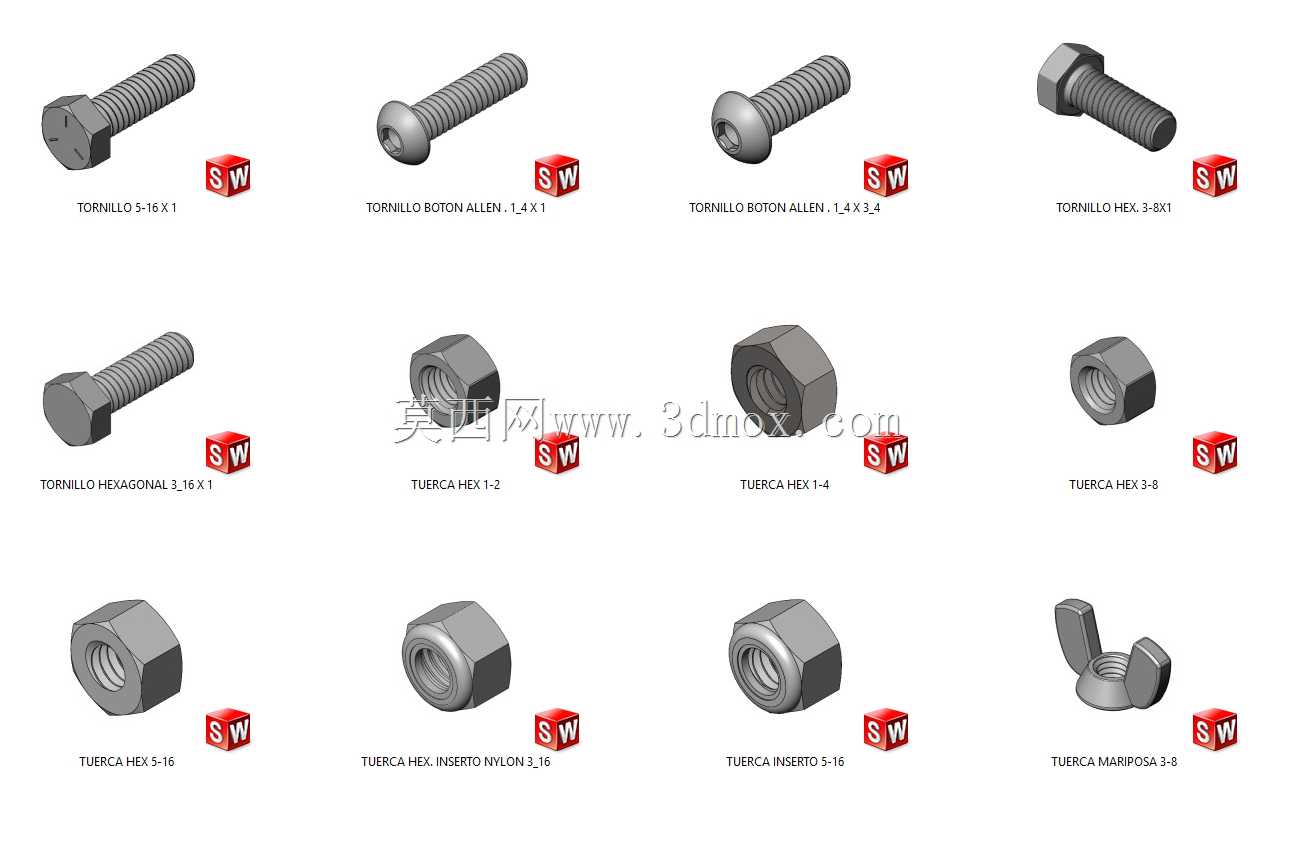

　　这套紧固件三维结构覆盖了机械装配场景中最常用的螺纹连接类零件，包含不同头型的外螺纹件与对应适配的内螺纹螺母，可直接用于各类设备装配的结构验证、工装设计、装配干涉检查环节。在非标设备设计、小型机电产品组装、工装夹具搭建的实际工作中，螺纹紧固件是使用频率最高的连接元件，不同工况下对紧固件的头型、螺纹规格、防松形式都有明确要求，这套模型把常用规格的紧固件做了标准化建模，能省去设计人员重复绘制标准件的时间，直接调取即可完成装配布局。

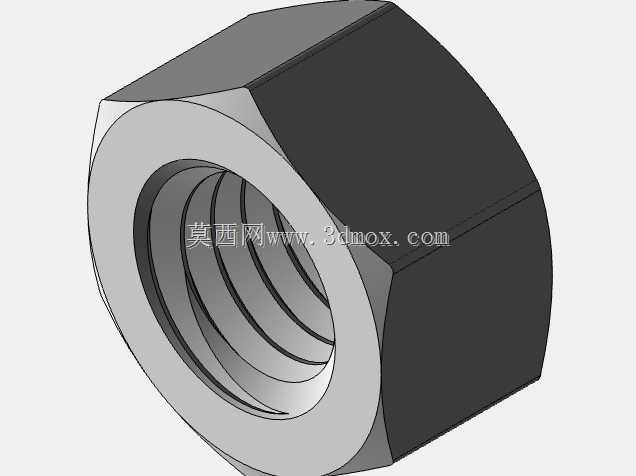

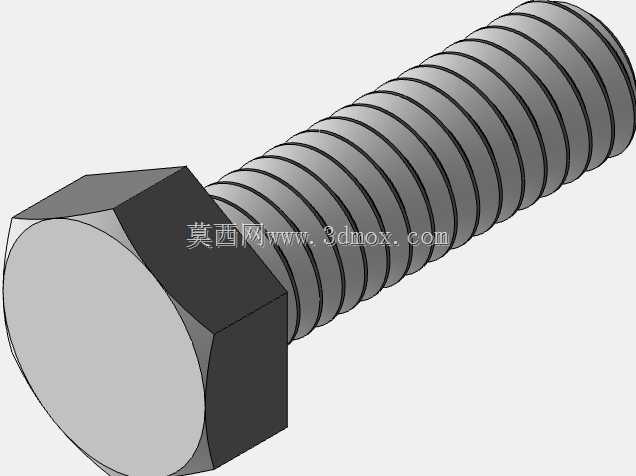

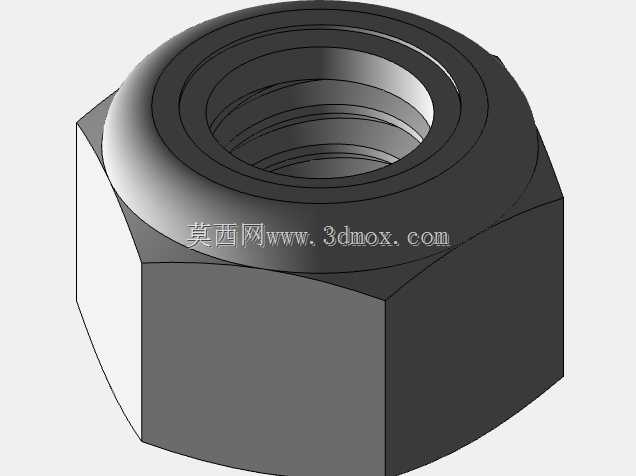

　　从产品功能特性来看，模型包含的外六角螺栓适用于需要较大拧紧力矩的重载连接场景，头部的六方结构可配合普通开口扳手、套筒扳手施加扭矩，在机架拼接、重载部件固定的位置应用广泛；盘头内六角螺栓则适用于安装空间局促、要求连接件头部不突出安装面的场景，内六角驱动方式可在沉孔内完成拧紧操作，常见于设备外罩板、小型功能模块的安装固定；一字槽盘头螺钉多用于低载荷的薄板连接、电气元件固定场景，拧紧所需力矩较小，手动螺丝刀即可完成操作。配套的螺母部分，标准六角螺母是通用型内螺纹连接件，和对应规格的螺栓配合完成常规连接；尼龙圈锁紧螺母在螺纹末端嵌入了尼龙防松圈，拧紧后尼龙圈会抱紧螺栓螺纹，在有振动的工况下可避免螺纹副松脱，无需额外加装防松垫片即可满足防松要求，适用于运动部件、有持续振动的设备连接位置；蝶形螺母无需借助工具，手动即可拧紧与松开，适用于需要频繁拆装、不需要大拧紧力矩的场景，比如设备检修门的快拆结构、工装夹具的快速压紧结构。

　　设计思路上，所有螺纹件都严格遵循公制螺纹的标准牙型参数建模，螺纹大径、中径、小径的尺寸偏差符合通用机械紧固件的公差要求，螺栓头部的对边尺寸、厚度，螺母的对边宽度、整体厚度都匹配对应规格的标准件尺寸，调取使用时无需额外调整尺寸即可直接和安装孔位适配。建模过程中对螺纹特征做了合理简化，既保留了螺纹的外观特征用于装配示意，又避免了全牙型精细建模带来的文件过大、装配卡顿问题，在大型设备总装时调用不会占用过多系统资源。

　　从安装边界来看，不同规格的螺栓对应不同的安装孔预留尺寸，比如小规格的盘头螺钉安装过孔直径比螺纹大径大0.2-0.5mm即可，沉头安装位置需要预留对应头部尺寸的沉孔深度，保证螺栓头部安装后不突出安装面；外六角螺栓的安装位置需要预留足够的扳手操作空间，根据螺栓规格不同，扳手活动空间的预留尺寸从十几毫米到几十毫米不等，模型中每个紧固件的头部尺寸、螺杆长度都做了准确还原，设计人员在做装配布局时，可以直接通过模型检查安装空间是否足够，避免后期加工装配时出现扳手无法操作、螺栓和周边部件干涉的问题。

　　在实际工程应用中，这类标准紧固件模型的价值在于统一设计环节的标准件选型，避免不同设计人员选用的紧固件规格不统一，导致后续采购、装配环节出现零件种类过多、管理成本上升的问题。这套模型覆盖的紧固件规格可以满足大部分中小型设备的装配需求，从薄板连接的小规格螺钉到机架固定的大规格螺栓，从普通连接场景到防松要求的振动场景，从工具拧紧的固定结构到手拧快拆的活动结构，都能找到对应的零件模型，在做三维装配时直接调用即可完成连接结构的搭建，同时可以通过装配约束验证螺栓长度是否合适，避免出现螺栓过长突出螺母过多、或者螺栓过短拧入螺纹圈数不足影响连接强度的问题。比如在做钣金机架设计时，调用外六角螺栓和标准六角螺母模型，可以直接模拟螺栓穿过型材安装孔、配合螺母拧紧的状态，检查螺栓长度是否适配型材的壁厚，确认拧紧后螺栓露出螺母的螺纹圈数在2-3圈的合理范围；在做设备外护板的安装设计时，调用盘头内六角螺栓模型，可以检查沉孔深度是否足够，螺栓头部是否会和护板外侧的其他部件产生干涉；在做需要频繁拆装的检修口结构时，调用蝶形螺母模型，可以验证手拧操作的空间是否充足，不会被周边的管线、结构件挡住操作位置。
