外转子轴流散热风机网罩一体式结构

　　这款轴流散热结构的设计，最初是针对户外机柜、冷凝机组、工业设备侧装散热场景做的优化，区别于常规内转子轴流风机，外转子结构的扇叶直接固定在转子外壳上，电机定子内嵌在中心安装座内，整体轴向厚度更薄，适合安装空间局促的设备侧壁、冷凝器端面位置。

　　从实际使用场景来看，这类风机常配套在小型制冷机组外机、电气柜散热风道、充电桩通风模块上，运行时气流沿轴向直吹，风阻损失小，相同功率下风量比离心式散热结构高40%左右，适合需要大流量直通风道的散热场景。设计时特意将防护网罩与风机安装支架做了一体化整合，四根放射状的支撑筋同时承担网罩固定、电机座安装两个功能，省去了额外的网罩安装支架，减少了整体装配零件数量，现场安装时只需要通过支架端部的固定孔，将整个风机组件锁附在设备安装面板上即可，不需要额外拼接网罩与风机本体，能有效降低现场装配的对位误差，避免网罩与扇叶发生刮蹭。

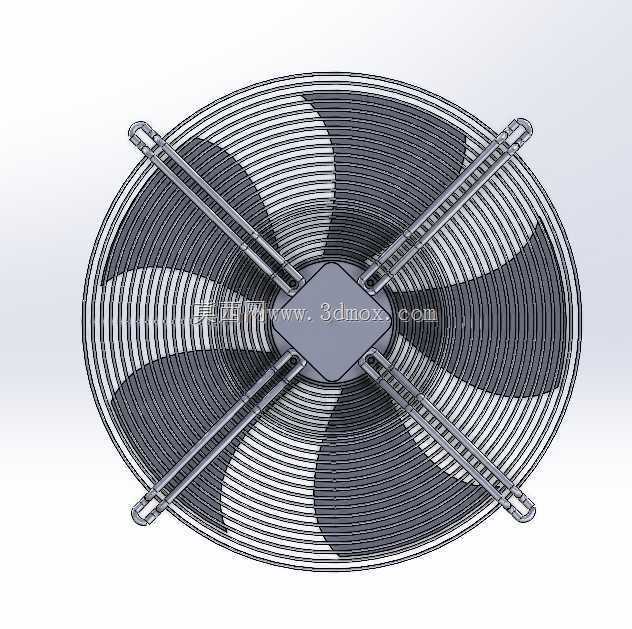

　　扇叶采用五叶大后掠角设计，叶型经过气动优化，叶根到叶尖的弦长渐变过渡，运行时能降低叶尖涡流产生的气动噪音，在额定转速下，一米处的噪音值能控制在55分贝以内，适合对噪音有一定要求的商用设备配套场景。扇叶做了动平衡校正，每个叶片的重量差控制在0.5g以内，避免长期运行出现轴承磨损、支架共振的问题。外围的防护网采用密圈螺旋钢丝结构，钢丝间距控制在12mm以内，符合电气设备防护的安全要求，能避免异物、手指触碰高速运转的扇叶，同时密圈结构的风阻比方格焊接网更低，不会过多阻挡气流流通。

　　中心的电机安装座做了方形沉台设计，四个安装孔位对应外转子电机的固定点位，安装座背面预留了接线出线槽，方便电机电源线从设备内部走线，避免线缆外露被气流长期吹拂出现老化破损。四根支撑筋采用扁形截面设计，截面长边顺着气流方向布置，尽可能降低支撑结构对气流的阻挡，同时筋条与网罩外圈、中心安装座的连接位置做了圆弧过渡，减少应力集中，在风机运行产生持续振动的工况下，不会出现焊缝开裂、筋条断裂的问题。

　　安装边界方面，整个风机组件的外圈直径适配常规500mm规格的安装开孔，支架端部的固定孔中心距与行业通用的外转子风机安装尺寸完全兼容，替换现有同规格风机时不需要重新打孔改安装位，直接替换即可。轴向总厚度控制在120mm以内，不会过多占用设备内部或外部的空间，对于安装在设备外侧的场景，突出设备面板的尺寸更小，能避免运输、安装过程中出现碰撞变形。

　　设计过程中还考虑了长期户外使用的工况，所有金属结构件都做了电泳防锈处理，网罩钢丝表面喷塑，能适应潮湿、轻度腐蚀的使用环境，不会在户外使用两三年就出现锈迹脱落的问题。扇叶采用改性PP材质注塑成型，添加了抗紫外线成分，长期阳光直射下不会出现材质变脆开裂的问题，同时塑料扇叶的自重更轻，电机启动时的负载更小，能有效延长电机轴承的使用寿命。

　　在风道匹配上，这款风机的出风方向为网罩侧出风，安装时需要注意扇叶的朝向，保证气流从电机侧吸入，经过扇叶加压后从网罩侧送出，避免装反导致风量损失。如果配套在冷凝器上使用，网罩侧朝外，气流直吹冷凝器翅片，能带走翅片上的热量，提升换热效率；如果用在电气柜散热上，可根据风道设计选择吸风或者吹风模式，支撑筋的结构强度足够支撑正反转向下的结构载荷，不会因为转向改变出现共振问题。
