重载搬运车前轮转向支撑轮组结构

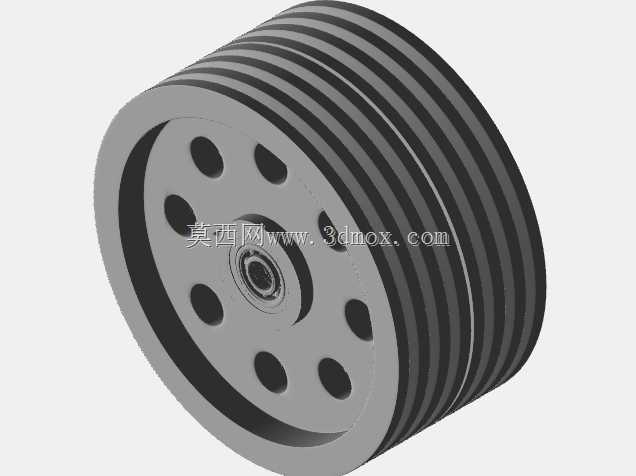

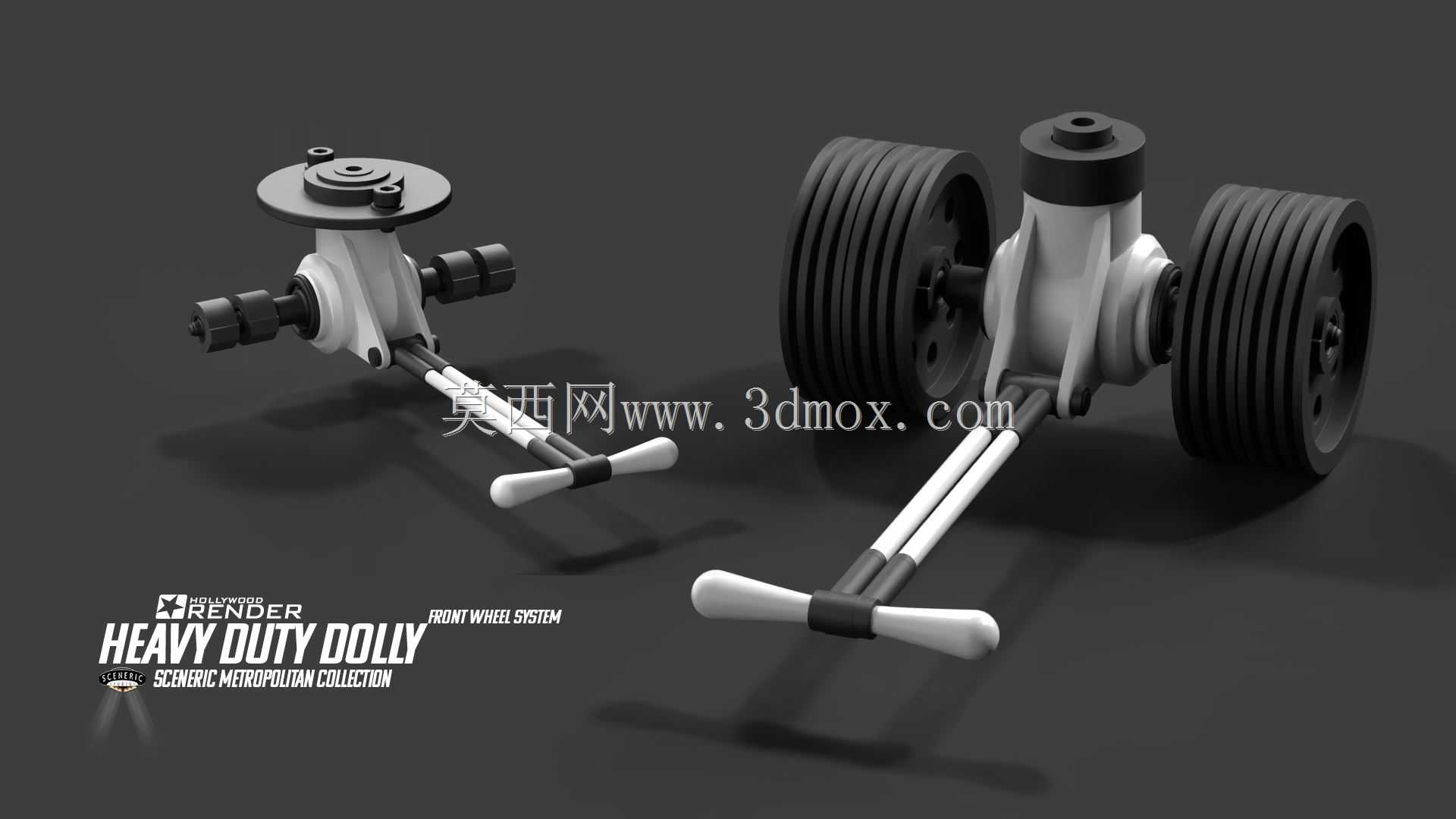

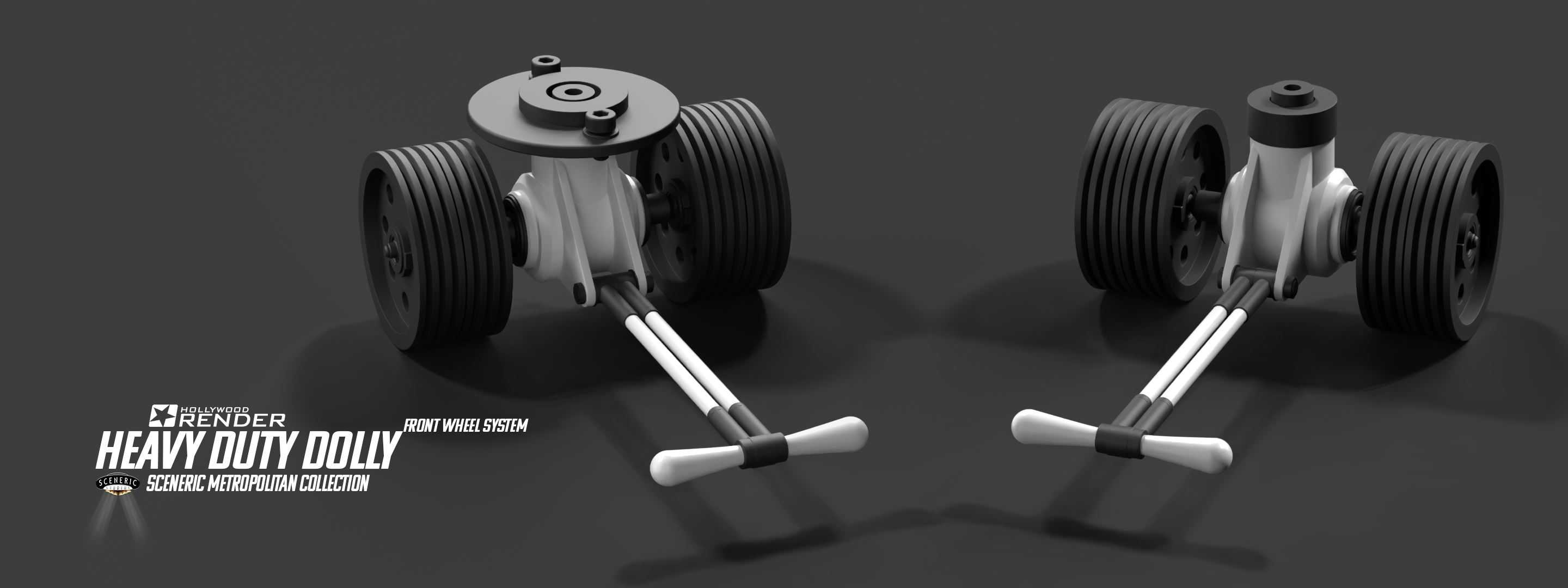

　　该轮组结构主要面向厂区重载物料转运、影视道具场景搭建、仓储短途搬运等场景的行走承载需求，作为重型搬运台车的前端转向承载单元，承担整车载荷传递、行进转向、路面缓冲的核心作用，区别于普通轻型脚轮，该结构采用双轮并排布局，单轮采用多道环形加强筋的轮体结构，轮面宽度较常规脚轮提升40%以上，可在不增大单轮直径的前提下有效降低接地比压，适配环氧地坪、硬化水泥路面、钢板临时路面等多种厂区常见路面，避免重载工况下轮体压伤地面涂层或是嵌入路面缝隙造成卡滞。

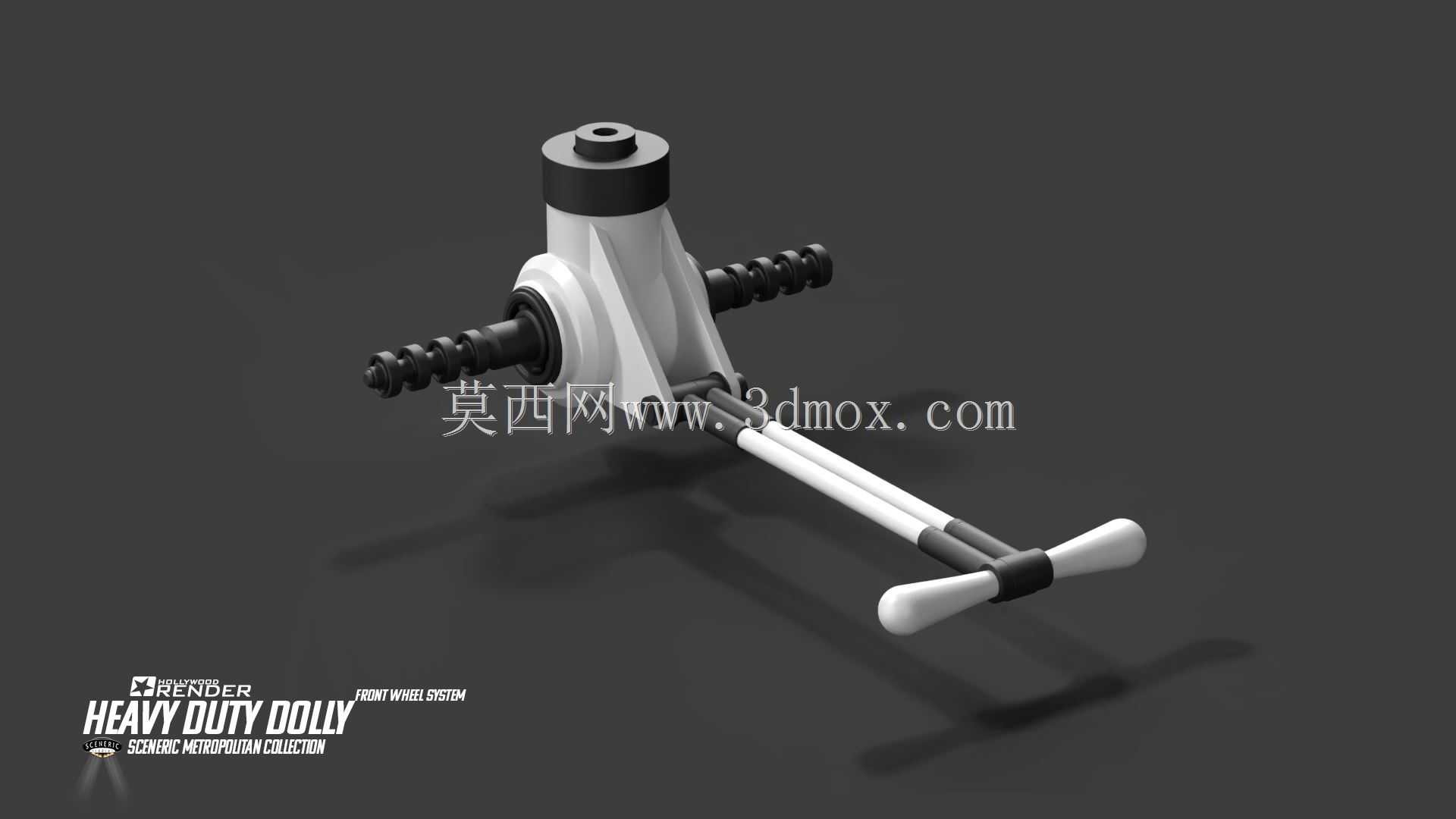

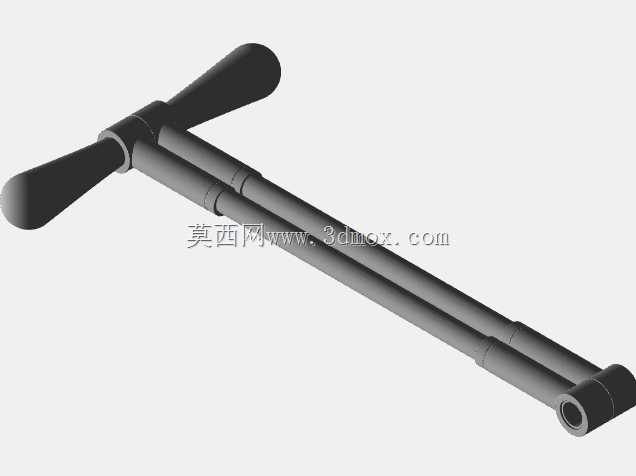

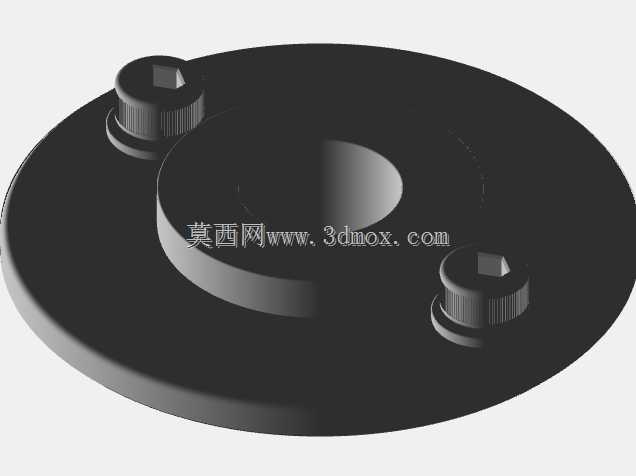

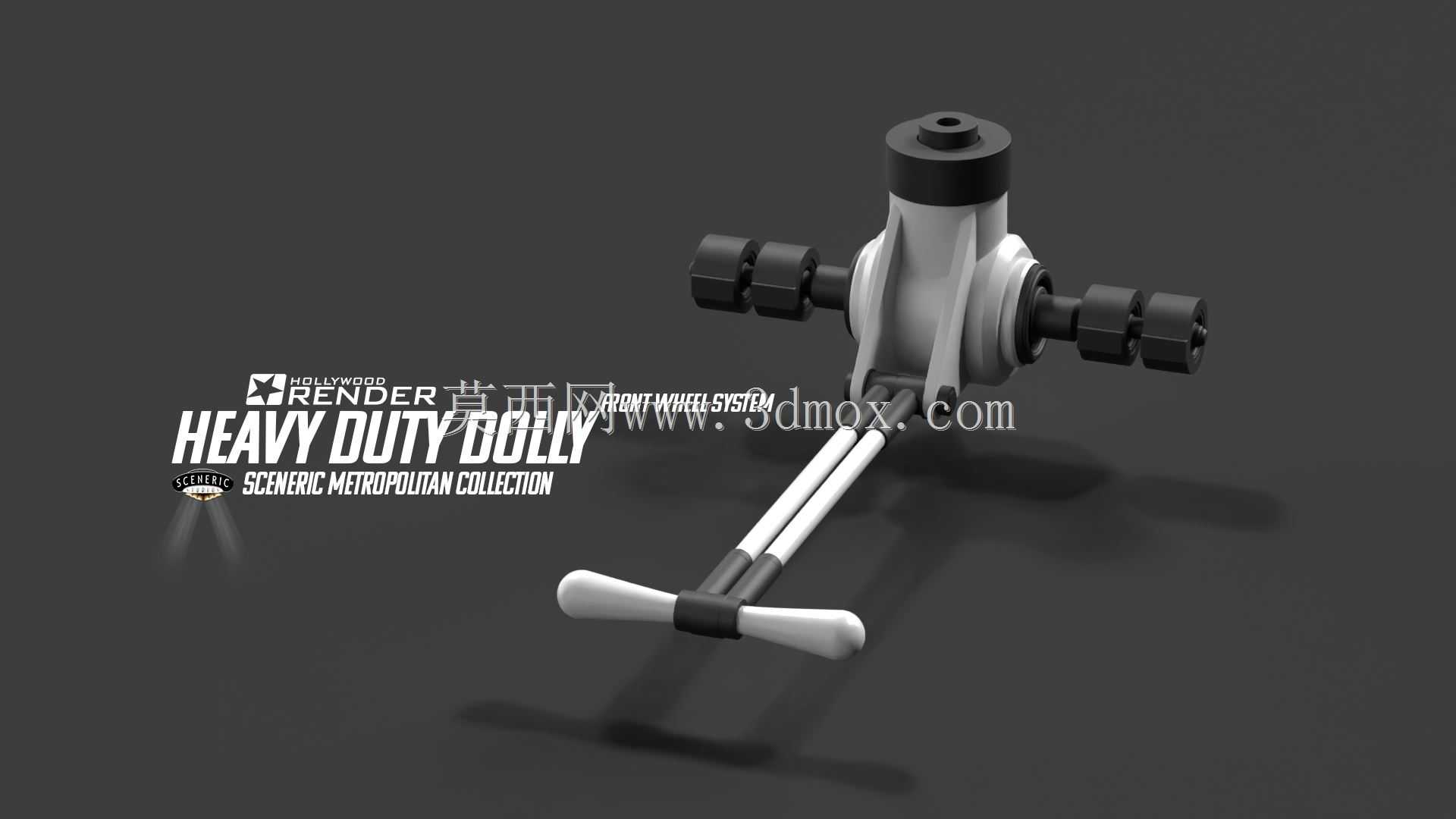

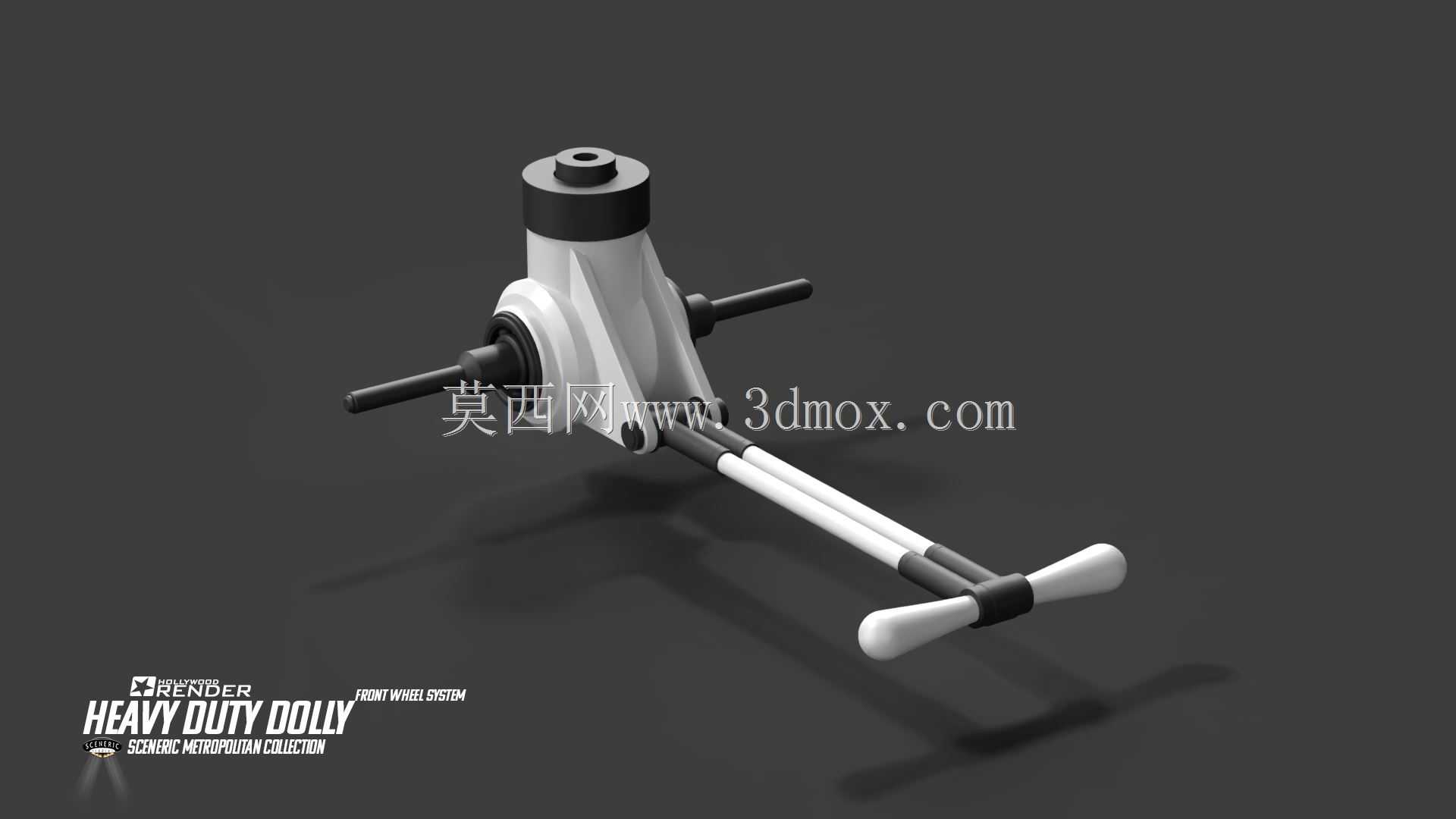

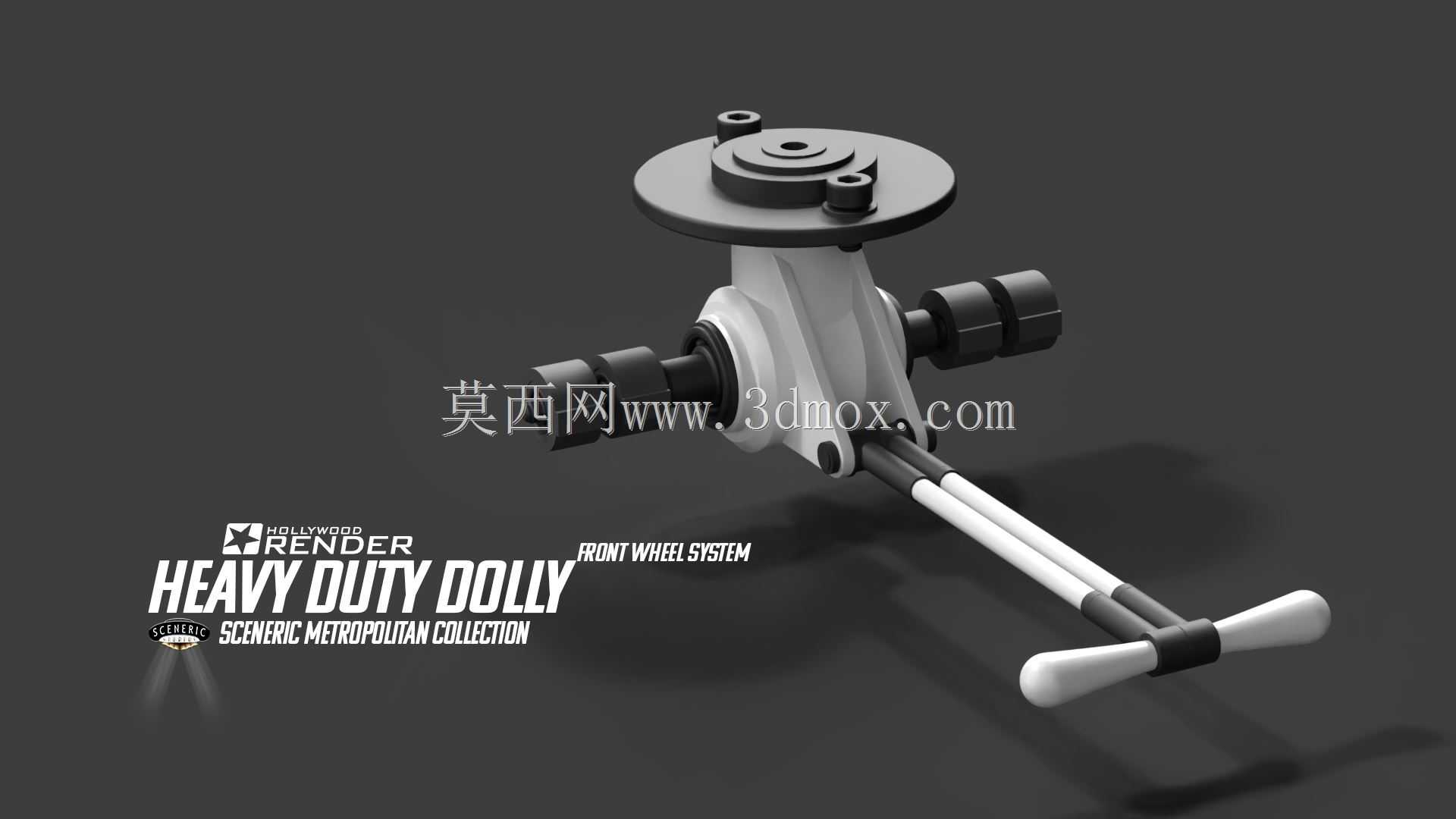

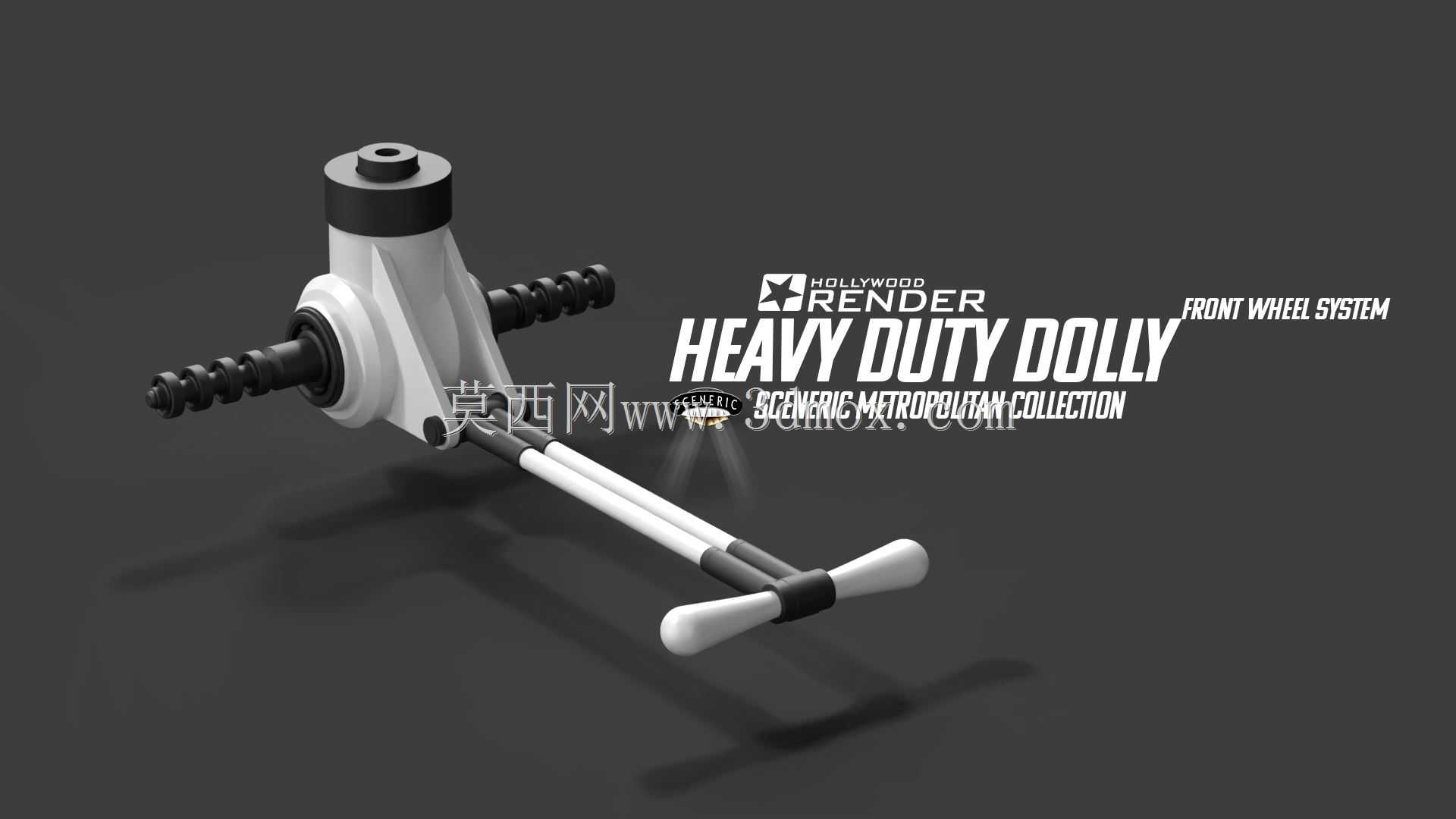

　　从结构设计逻辑来看，该轮组采用立式主销转向结构，顶部的圆形安装法兰设置三个均布的安装孔位，可直接通过螺栓与搬运车的底盘前端纵梁连接，安装法兰下方设置推力轴承承载位，可将整车载荷通过主销均匀传递到两侧轮组的轮轴上，避免转向时主销承受侧向弯矩造成卡滞。转向摇臂从主销位置向后延伸，末端设置T型操作手柄，操作人员可通过推拉手柄直接控制前轮转向角度，转向行程可达到左右各45度，满足狭小仓储空间内的小半径转向需求，摇臂采用双杆并行的结构设计，杆身中间设置限位抱箍，可根据操作人员的身高调整手柄的伸出长度，适配不同操作场景下的人机工程需求。

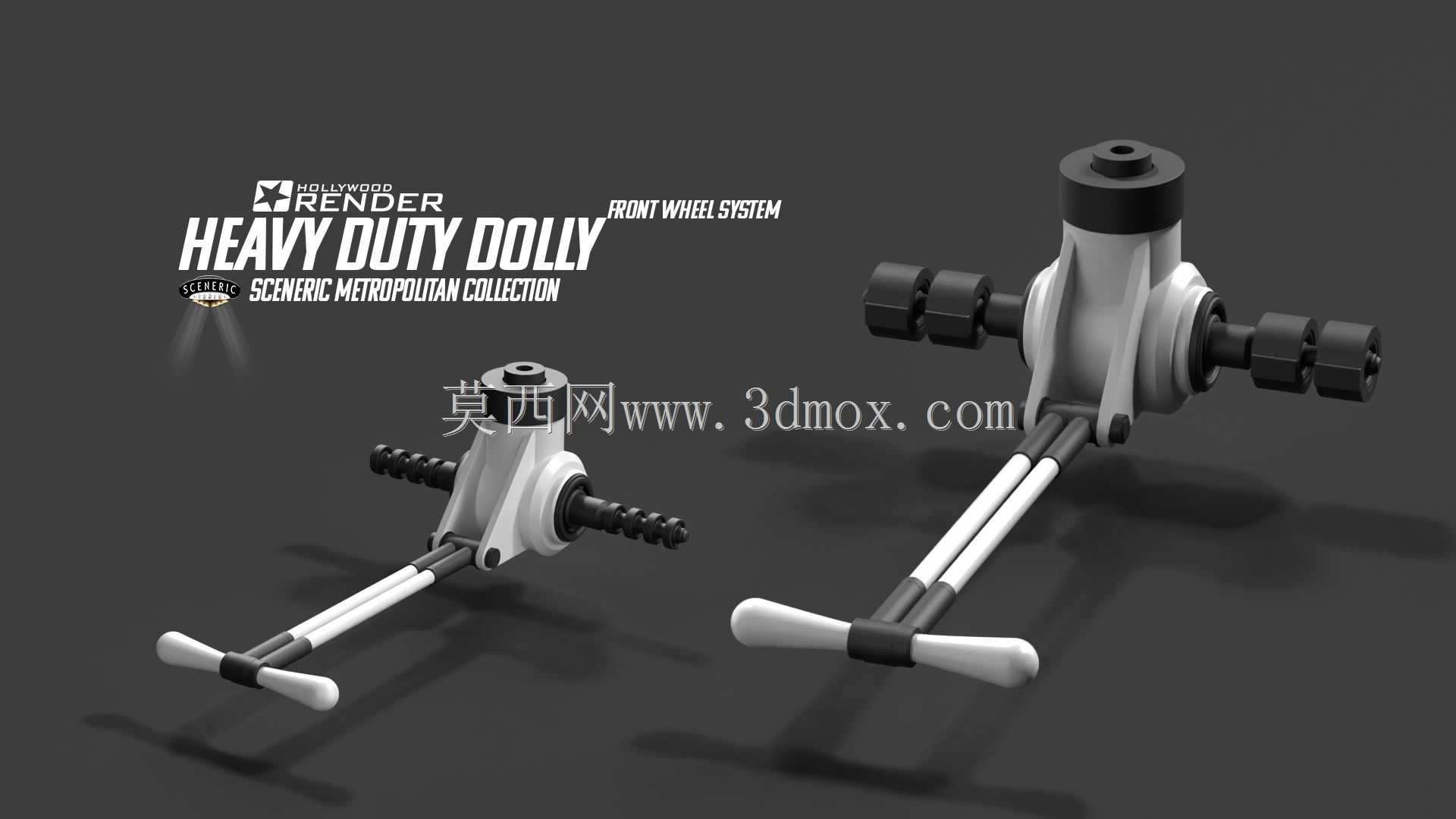

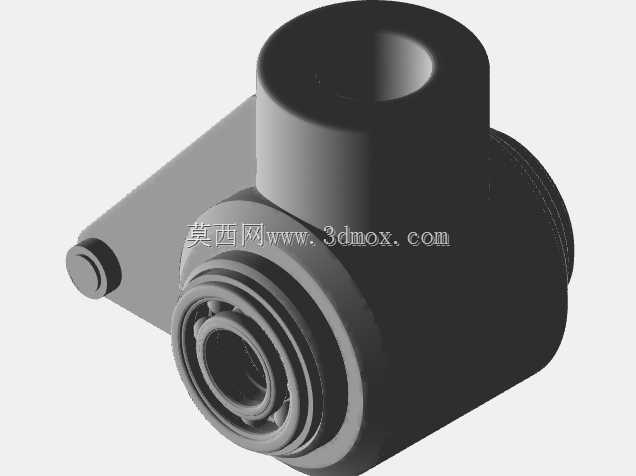

　　轮体与主销支架的连接部位采用弧形过渡的铸造型支架结构，支架两侧设置对称的轮轴安装孔，轮轴与支架之间设置耐磨衬套，可在长期重载转动过程中减少轴孔磨损，衬套采用自润滑材质，日常使用无需频繁加注润滑脂即可维持顺畅转动。两侧轮体之间预留10mm的间隙，避免转向过程中两轮发生摩擦干涉，同时可在轮体外侧加装防尘盖板，阻挡厂区内的粉尘、铁屑进入轮轴转动部位，延长结构使用寿命。

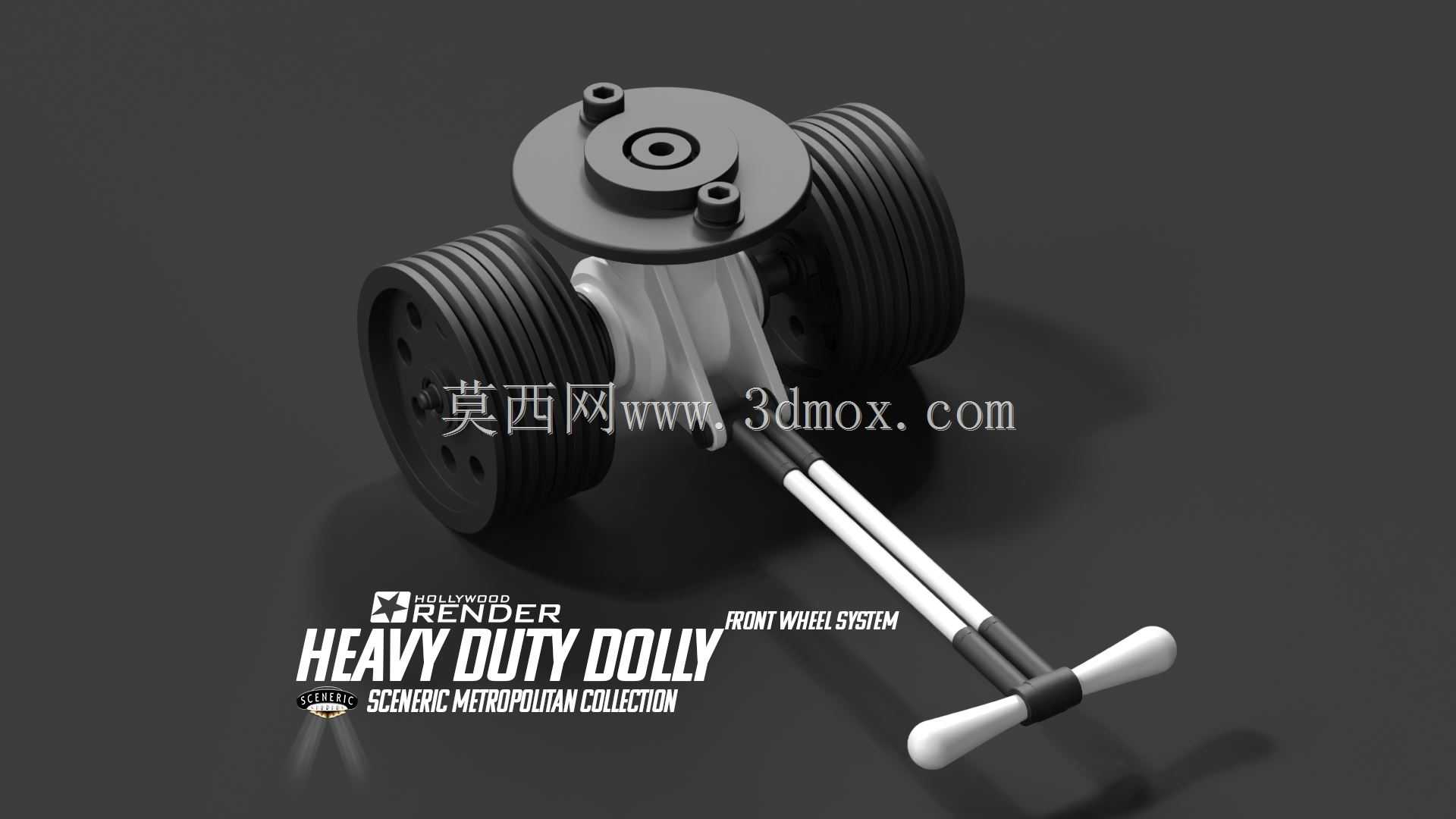

　　从安装边界尺寸来看，该轮组的安装法兰直径为120mm，三个安装孔的中心距为90mm，适配底盘纵梁宽度在80-100mm的搬运台车安装，轮组整体高度从安装法兰面到轮底接触面为210mm，安装时需要在底盘前端预留至少180mm的宽度空间，满足轮组左右转向时的摆动余量，避免轮组转动时与底盘侧边的结构件发生碰撞。轮体直径为150mm，单轮宽度为40mm，双轮总接地宽度为90mm，单组轮组的额定承载能力可达到800kg，配合后端两组定向轮使用时，整车额定承载可达到2t，满足大部分厂区内重载模具、工件、物料箱的短途转运需求。

　　在实际使用过程中，该轮组的转向阻力较同承载级别的固定脚轮降低60%以上，操作人员无需撬动整车即可轻松完成转向操作，T型手柄的握持部位采用圆弧过渡设计，握持时不会产生硌手的问题，摇臂与主销的连接部位设置加强筋结构，避免重载转向时摇臂发生弯折变形。轮体采用硬质耐磨材质，邵氏硬度控制在85-90A之间，既可以保证足够的承载能力，又可以在经过路面小幅度凸起时产生微量形变缓冲震动，避免转运过程中车上的精密工件因为颠簸产生磕碰损伤。

　　针对不同的使用场景，该结构还可以进行模块化改型，比如在无尘车间使用时，可以更换为防静电聚氨酯轮面，避免行走过程中产生静电损伤电子元器件；在有油污的车间使用时，可以更换为耐油橡胶轮面，避免轮面长期接触油污发生溶胀变形；在需要固定停靠的场景下，可以在支架侧边加装刹车踏板结构，踩下后可同时锁止两侧轮体的转动与主销的转向，避免搬运车在斜坡路面发生溜车问题。整体结构没有复杂的异形曲面，所有零部件均采用常规机械加工工艺即可生产，支架部分可采用铸钢或是焊接结构加工，加工成本较低，后期维护更换配件也十分方便，轮体、衬套等易损件均采用通用标准尺寸，无需定制特殊配件即可完成更换。
