多关节工业机械臂装配结构设计

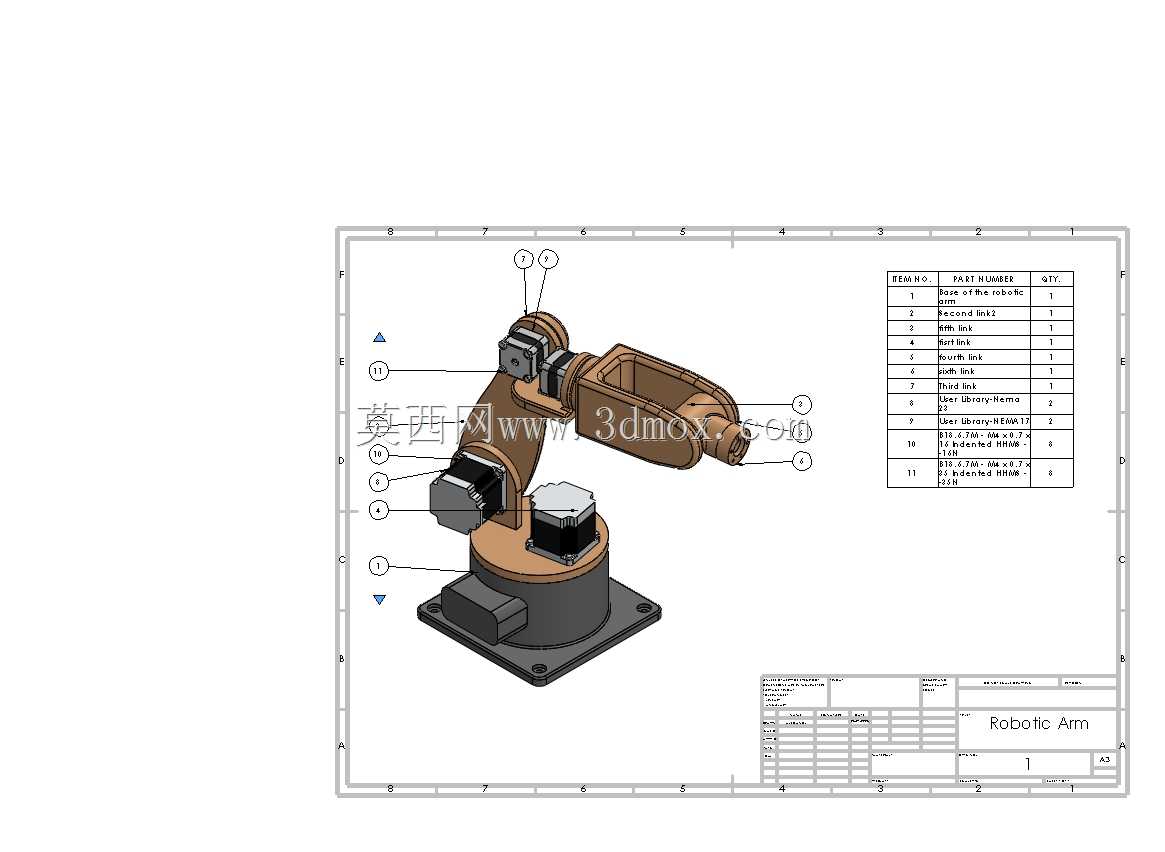

　　这款多关节机械臂的结构设计，核心围绕小型自动化作业场景的落地需求展开，在3C电子零部件上下料、教学实训台搭建、小型工件分拣工位这类对作业半径和负载要求适中的场景中，能够适配多数常规作业需求。从结构组成来看，整套臂体包含固定式安装底座、三个依次串联的传动连杆、末端执行器安装法兰，以及配套的所有连接紧固件，所有部件的拆分逻辑完全遵循实际装配流程，每个连接节点的配合公差都做了对应预留，能够直接指导实物的加工与组装。

　　设计阶段优先考虑了结构的刚性与运动灵活性的平衡，底座采用方形法兰安装结构，四个安装孔的孔位分布做了等距设计，适配市面多数标准型材工作台的安装孔距，安装时不需要额外做转接板加工，直接通过螺栓就能完成底座与安装面的固定，底座内部预留了驱动元件的安装腔体，能够容纳对应规格的驱动部件，走线槽也集成在底座侧壁，避免运动过程中管线与臂体发生干涉。各段连杆之间的铰接节点，都预留了标准紧固件的安装空间，采用M4规格内六角机械螺钉完成各部件的锁紧连接，螺钉的长度选型完全匹配各连接位的厚度，既不会出现螺钉过长顶穿臂体的问题，也不会因为啮合长度不足导致连接松动，每个铰接位都预留了转动间隙，保证臂体在各自由度方向运动时不会出现卡滞。

　　从安装边界来看，整套臂体完全收拢状态下的占地轮廓不超过底座的方形安装范围，完全伸展后的作业半径能够覆盖以底座中心为圆心的常规圆形作业区域，末端法兰的接口采用标准安装尺寸，能够适配夹爪、吸盘、小型焊枪等多种常用末端执行器，不需要额外做转接结构设计。在实际应用中，这类小型机械臂既可以作为独立作业单元完成单一工位的重复上下料动作，也可以多台组合搭建小型自动化生产线，在教学场景中，这套完整的拆分结构能够帮助学习者直观理解多关节串联机构的运动原理、装配逻辑以及紧固件选型规则，也可以作为机械原理课程的实操装配教具使用。

　　结构设计过程中，所有部件的壁厚都做了均匀化处理，避免加工过程中出现应力变形，各运动部件的重量做了合理分配，靠近底座的部件刚性更强、重量占比更高，靠近末端的部件在保证结构强度的前提下做了轻量化处理，降低驱动端的负载压力，提升运动过程的稳定性。每个连接节点的定位都做了对应设计，装配时不需要额外做配做定位销，依靠部件本身的止口结构就能完成精准定位，降低装配难度，即便是初次接触机械装配的人员，也能够按照结构拆分顺序完成整套臂体的组装。整套结构没有冗余的设计部件，所有零件都承担对应的结构或传动功能，后期维护时只需要检查各连接螺钉的锁紧状态以及铰接位的磨损情况即可，维护成本较低，能够长时间在常规工业环境下稳定运行。
