光伏板自主清洁作业机器人结构设计

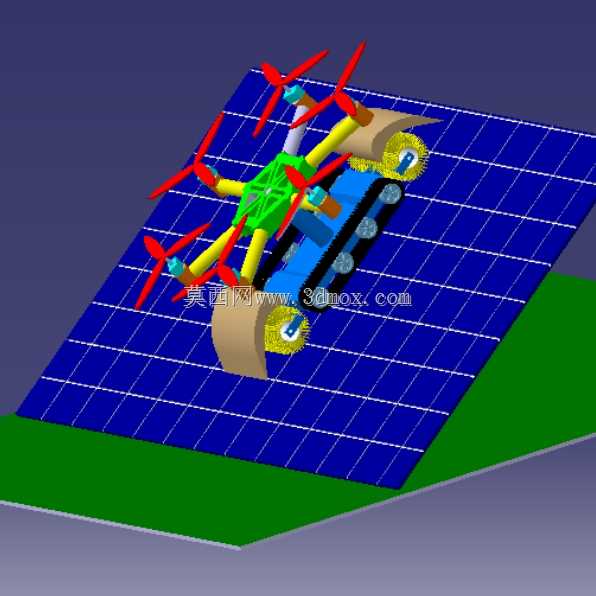

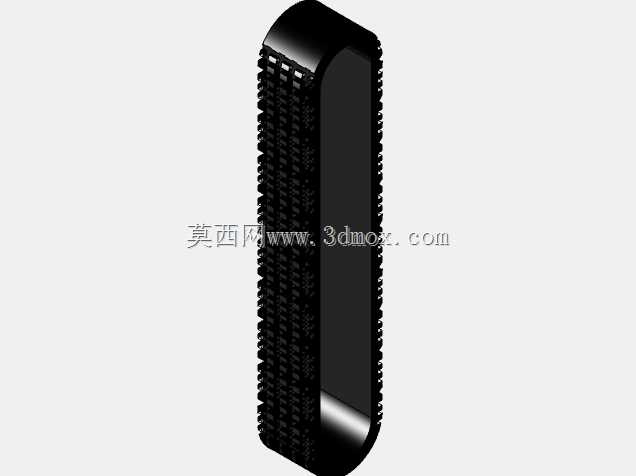

　　这款光伏板面清洁作业设备的三维结构设计，核心瞄准集中式山地光伏电站、分布式工商业屋顶光伏阵列的日常运维痛点——传统人工清洁不仅作业效率低，在大倾角坡面、高排布的光伏板区域作业还存在高空坠落风险，且人工擦拭的压力不均很容易造成光伏玻璃面板的划痕损伤，长期积累会直接影响组件透光率。整套设备采用履带式行走底盘作为移动载体，履带的接地比压经过反复校核，控制在光伏玻璃面板可承受的压强阈值内，避免行走过程中对板面造成压损，同时履带表面做了防滑纹理处理，在带有一定倾角的光伏板面上行走时不会出现打滑偏移，可适配15度到35度之间的常规光伏板安装倾角，行走轮系的排布贴合光伏板铝边框的安装边界，设备整体宽度控制在单块光伏板宽度范围内，跨板行走时不会卡滞在板间缝隙位置。

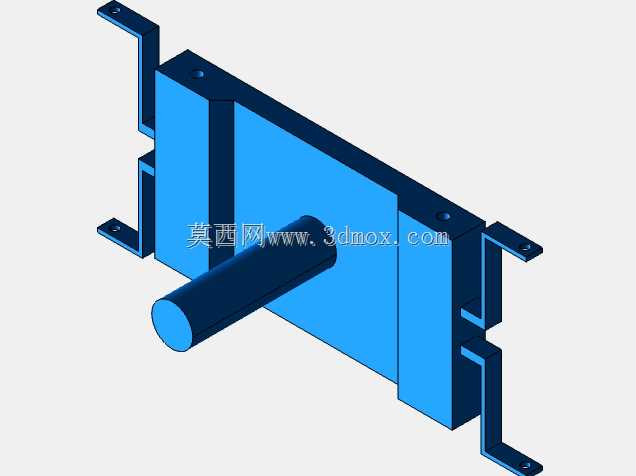

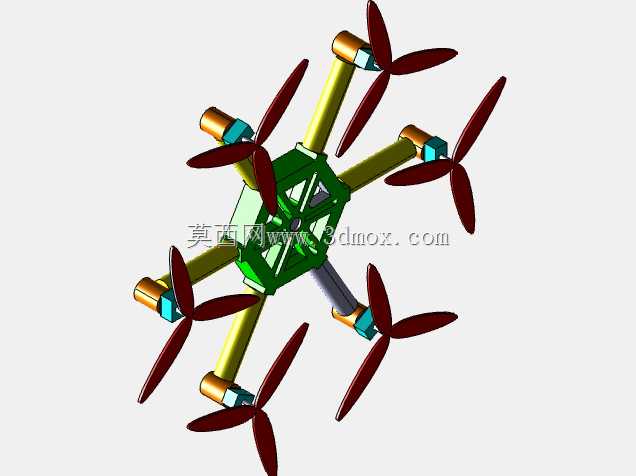

　　清洁执行端采用两组对称布置的滚刷结构，滚刷的刷毛选用软硬适中的尼龙混合材质，刷毛长度刚好覆盖滚刷与板面的接触间隙，作业时滚刷的旋转方向与设备行走方向做了匹配设计，向前行进时滚刷向内旋转，可将板面上的浮尘、鸟粪残留、干燥落叶等杂物直接扫向设备两侧，不会在清洁区域留下二次积尘带；滚刷的安装支架带有浮动缓冲结构，当板面存在轻微形变、或是局部有凸起的固定压块时，滚刷可自适应调整贴合高度，既保证刷毛全程与板面紧密接触，又不会因为硬接触造成刷毛过度磨损或是面板划伤。设备顶部集成了多旋翼飞行单元，这部分结构主要用于跨阵列转场作业，当同一排光伏板清洁完成后，无需人工搬运设备到下一排，可通过低空飞行的方式直接跨越阵列间的检修通道，大幅降低运维人员的现场作业强度，飞行支臂采用轻量化的硬质铝合金材质，在保证结构强度的前提下尽可能降低整机自重，减少飞行能耗与行走时对板面的载荷。

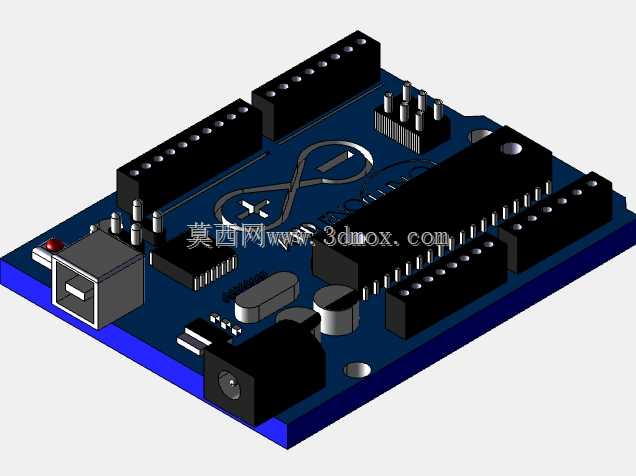

　　整套设备的动力排布做了重心优化，将较重的电池模块、控制模块布置在底盘中心位置，飞行单元的升力中心与整机重心重合，无论是行走作业还是飞行转场都能保持姿态平稳，不会出现侧倾风险。设备的外轮廓尺寸做了边界约束，整机高度不超过光伏板上方预留的检修间隙，在排布密集的光伏阵列中穿行时不会碰到上方的汇流线缆或是固定支架，边角位置全部做了圆弧过渡处理，避免转场或是行走时剐蹭光伏板的密封胶条。从结构设计逻辑来看，这套方案没有采用复杂的水洗结构，完全依靠干刷实现清洁作业，省去了储水、输水的相关结构，进一步降低了整机重量，也避免了低温环境下输水管道结冰无法作业的问题，可适配西北干旱缺水地区的光伏电站运维需求，干刷作业后不会在板面留下水痕，避免水痕干燥后形成新的积尘附着点。

　　在细节结构处理上，滚刷的两端设置了挡尘护板，可防止清洁过程中扬起的灰尘进入设备内部的传动结构与电路模块，护板与板面之间保留了微小间隙，不会因为接触板面产生额外的行走阻力；履带的驱动轮与导向轮都做了密封处理，可阻挡细沙、灰尘进入轮系轴承，延长设备在多尘户外环境下的使用寿命。整套结构的模块化拆分设计也做了充分考虑，滚刷、履带、飞行支臂都设计为快拆结构，现场运维时无需复杂工具即可快速更换磨损的刷毛或是损坏的履带节，降低后期维护的时间成本。
