商用面包烘焙木炭炉结构设计

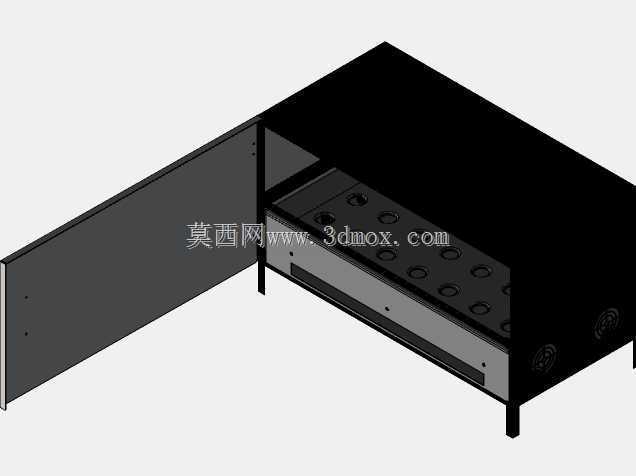

　　这款木炭炉的三维结构围绕面包烘焙的实际作业需求展开，整体采用落地柜式布局，把燃烧供热、烤盘放置、积灰清理和操作防护整合在同一炉体内部。从外观看，炉体由顶部封闭罩壳、侧向可开启防护门、中部烘焙腔体、下部抽拉式灰斗以及四条支撑腿组成，腔体内部烤盘承载面上规则布置多组圆形定位孔，用于放置待烤面包或配套烤模，使面团在受热过程中位置稳定，同时便于热气流在盘面之间循环。

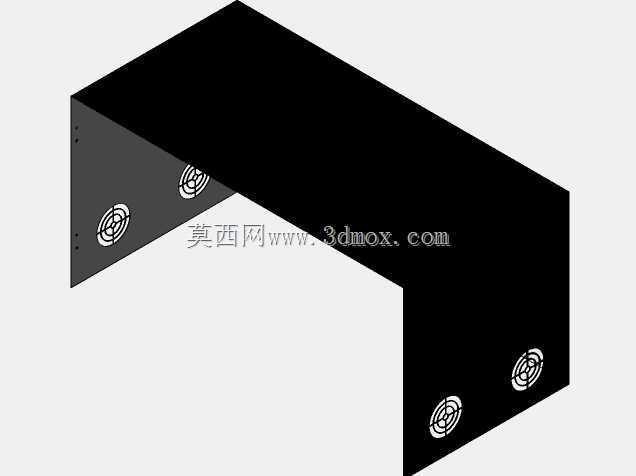

　　在烘焙门店、市集摊位、户外餐吧和小型食品加工点中，木炭供热能够形成带有炭火风味的烘烤环境，这也是这类设备区别于普通电烤箱的重要使用场景。炉体顶部采用封闭罩板，可阻挡热量直接向上散失，并将热辐射约束在烘焙区域；侧部防护门在打开时便于取放烤盘、清理炉膛和补充木炭，关闭后则形成相对封闭的加热空间，减少侧面热损失，也能避免操作人员误触高温内壁。

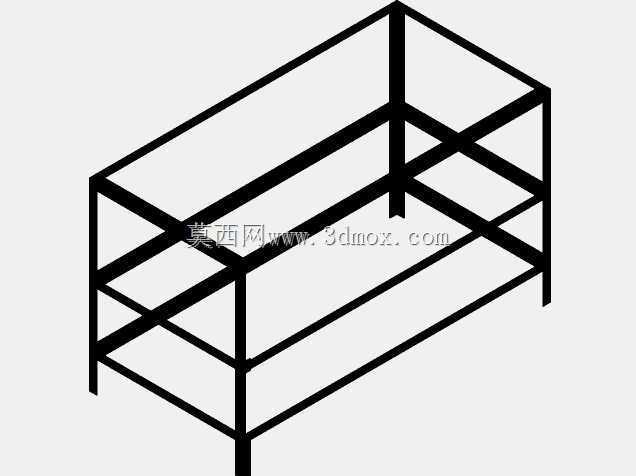

　　结构设计上，炉体骨架承担外板、内胆、烤盘和炭火载荷，侧板与框架之间通过紧固件连接，便于后期更换受热变形的板件。烘焙腔位于炉体中上部，炭灰收集区布置在下方，灰斗采用抽拉形式，烘焙结束后可将灰烬集中拉出清理，避免在炉膛内反复铲灰造成衬板损伤。前方面板预留控制与观察区域，通风调节件布置在靠近热源的位置，通过改变进风量影响木炭燃烧强度，从而间接控制炉内温升节奏。

　　支撑腿将炉体抬离地面，既减少底部热量对地面的直接传导，也为灰斗抽拉和底部清扫留出操作空间。支腿位置靠近炉体四角，保证满载烤盘时的抗倾覆稳定性；炉门开启侧预留足够回转空间，现场布置时不能把设备紧贴墙面或其他冷藏、和面设备。对于需要接入排烟管路的使用环境，炉体上方还应结合现场条件设置排烟罩，模型中顶部罩壳的平整面可为后续排烟接口或挡烟结构提供安装参考。

　　从安装边界看，这类炉具属于发热设备，周边应保留散热和操作距离，尤其在门体全开、烤盘抽出以及灰斗清理时，前方需要留出连续操作空间。烤盘承载孔的间距决定了单批次面包摆放数量，孔位与烤模底部尺寸需要匹配，若更换不同规格烤盘，应复核孔位支撑范围和腔体净高。炉体板件在高温工况下会产生热膨胀，设计时在侧板连接、门体配合和抽拉结构处保留合理间隙，可避免受热后卡滞。

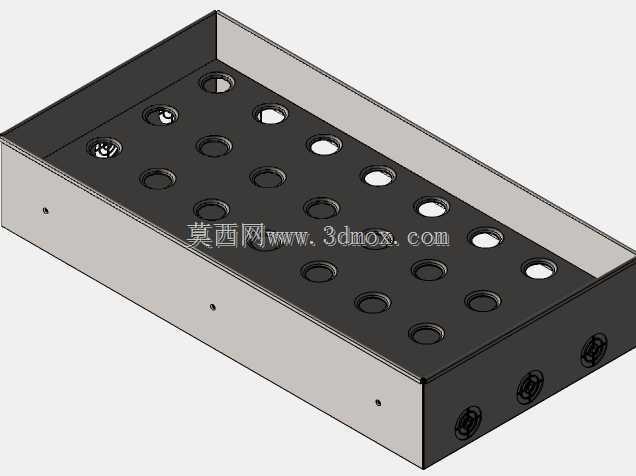

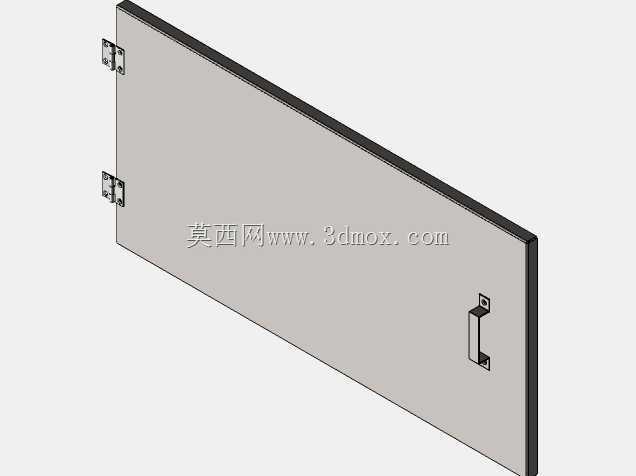

　　建模过程中，炉体外壳、内胆、门板、灰斗、支腿和通风件均按独立部件处理，能够清楚表达装配关系。门板通过侧边铰接实现开合，抽拉灰斗与下部导轨形成滑动配合，烤盘孔位采用阵列方式布置，便于根据产量需求调整孔数与孔距。对于结构设计人员而言，该模型可用于校核炉腔容积、操作高度、门板开启范围和维护空间；对于设备选型人员，则可直观判断炭火烘焙设备在门店动线、排烟条件和清洁维护方面的适配性。
