饲料输送管路用法兰连接止回阀结构

　　在规模化畜禽养殖的饲料加工输送工段，气动输送管路的介质倒流问题一直是影响生产稳定性的关键因素，这类法兰连接的止回结构，正是为了适配饲料粉料、颗粒料的气力输送场景设计，避免管路停输时物料反向窜流导致的计量失准、管路堵塞甚至设备返料损坏问题。不同于普通清水管路用的止回阀，饲料输送场景的阀件需要兼顾过流截面的顺滑性，不能存在容易积料的死角，否则残留的饲料霉变后会污染整批次输送物料，同时还要承受气力输送过程中0.2-0.6MPa的瞬时风压冲击，以及颗粒料高速通过时的磨粒磨损。

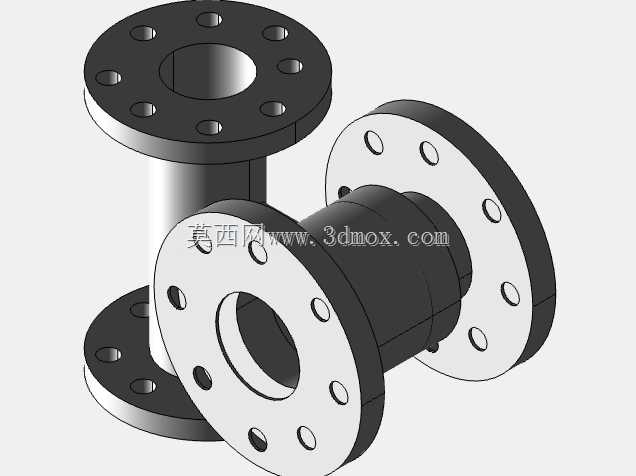

　　从结构设计来看，这款阀件采用两端法兰对接的安装形式，法兰端面上均匀布置8个螺栓过孔，适配常规PN10压力等级的管路连接标准，安装时无需对原有输送管路做大规模改造，只要匹配对应通径的法兰盘，加密封垫后穿螺栓紧固即可完成装配，能大幅缩短现场技改的停机时间。阀体的流道采用直通式设计，没有突兀的变径或者凸起结构，当输送风机启动时，正向流动的物料混合气流可以轻松推开内部的止回启闭件，沿流道顺畅通过，压损控制在极低水平，不会额外增加风机的负载功耗；当风机停止供压，管路内压力回落时，启闭件在自身重力与反向压差的共同作用下快速落座，切断流道，阻止上游管路内的残料反向回落至风机端或者计量配料段。设计过程中特意将启闭件的转动行程做了限位处理，避免全开状态下启闭件贴附在流道内壁造成局部通径缩小，同时在启闭件与阀座的接触位置做了耐磨密封处理，既可以保证密封性能，减少反向泄漏量，又能耐受饲料颗粒的长期冲刷，延长阀件的整体使用寿命。考虑到饲料加工车间存在一定的粉尘环境，这款阀的外部结构没有多余的凹槽或者外露的活动缝隙，日常清理时只需要擦拭法兰外表面即可，不会出现粉尘积存在阀件缝隙内难以清理的问题。

　　从安装边界来看，这款阀的整体轴向长度控制在同通径法兰盘外径的1.2倍以内，安装时不需要预留过大的轴向操作空间，即使是在管路排布紧凑的车间输送层，也能顺利完成安装对接，法兰盘的端面垂直度、螺栓孔位置度都严格遵循通用管路连接件的公差要求，现场安装时不会出现螺栓孔错位、密封面贴合不严的问题。在实际使用场景中，这类止回阀通常安装在旋转卸料阀的下游、风机出口的近端位置，或者是多管路并行输送的支路节点上，一方面保护风机不会因为物料倒流进入叶轮造成卡滞损坏，另一方面避免不同配方的饲料在支路切换时出现串料混料问题，保障饲料配方的准确性。

　　不同于旋启式止回阀容易在低流速下出现阀瓣颤振的问题，这款阀的启闭件配重经过针对性匹配，在气力输送的典型流速区间内可以保持稳定的全开状态，不会因为阀瓣频繁拍打阀座产生额外的噪音与结构疲劳，同时当输送流速出现波动时，也能快速响应完成关闭动作，反向截止的响应速度比普通橡胶瓣止回阀更快，更适配饲料输送过程中风机频繁启停、支路频繁切换的工况。在建模过程中，所有的法兰连接尺寸、流道通径、壁厚都按照实际工程应用的参数做了还原，包括螺栓孔的倒角、法兰密封面的水线结构、阀体与法兰连接位置的过渡圆角都做了精细化处理，既可以直接用于管路排布的干涉检查，也可以作为阀件选型的结构参考，帮助设计人员快速完成输送管路的整体布局设计，减少现场安装时出现的尺寸不匹配问题。
