简约结构金属传动齿轮三维设计作品

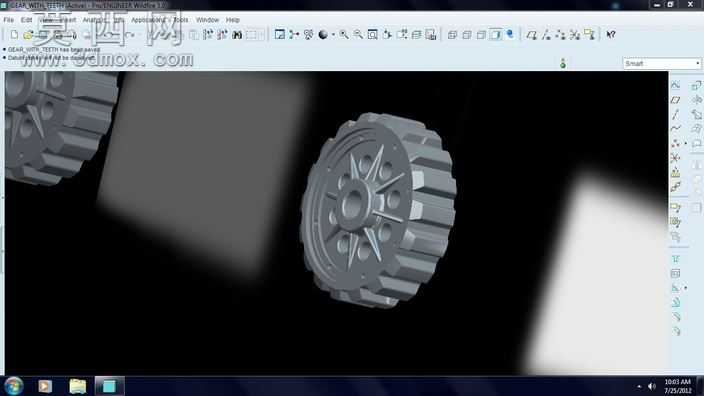

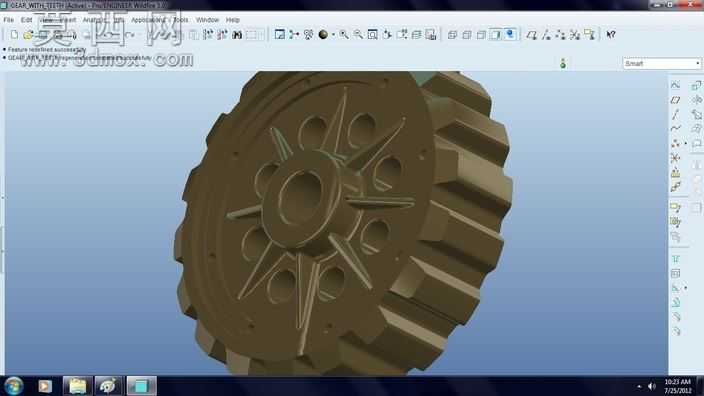

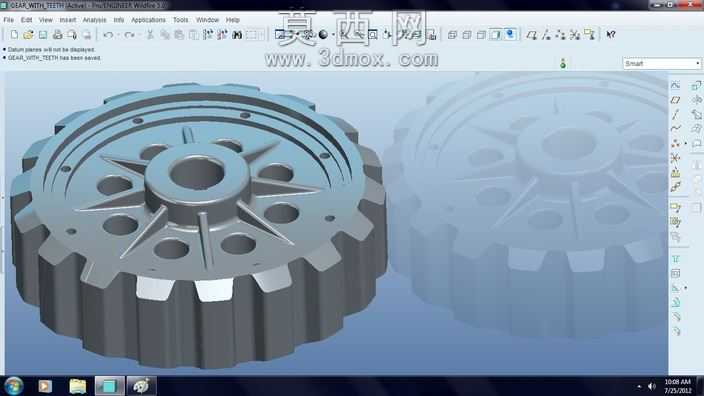

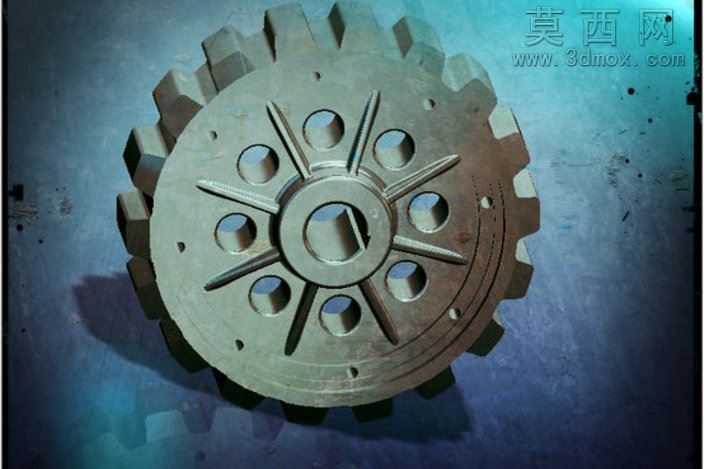

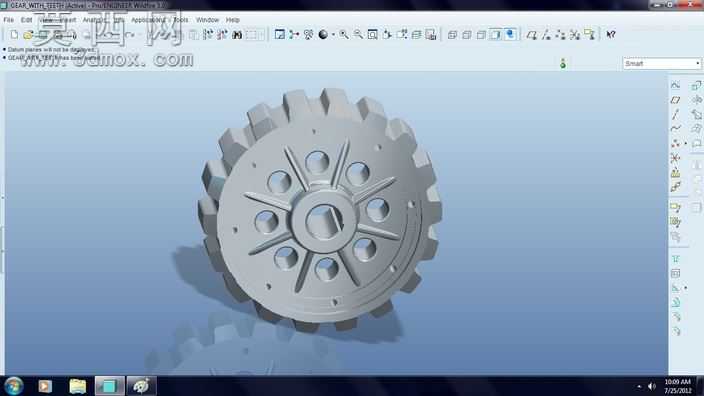

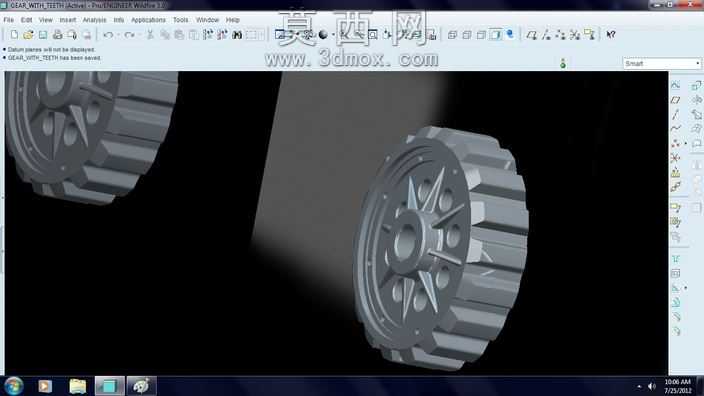

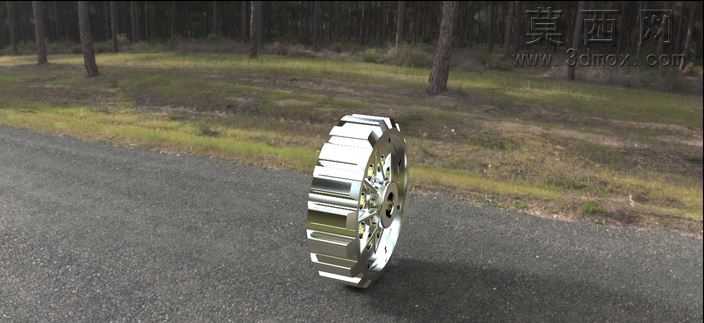

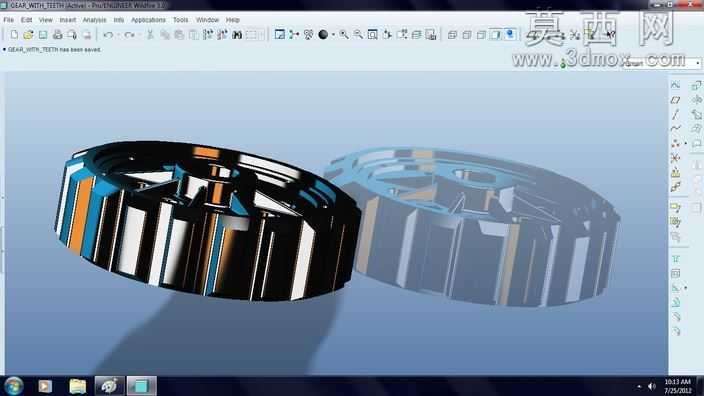

本作品为一款结构简约的传动齿轮三维设计，建模阶段以参数化设计思路为核心，先确定齿轮的核心传动参数，包括模数、齿数、压力角等基础数值，通过草绘绘制齿轮的齿廓渐开线基准，利用拉伸、阵列等基础建模特征完成轮齿部分的构建，确保每一个轮齿的齿形精度符合传动啮合要求，避免后续传动过程中出现卡滞、磨损不均的问题。在主体结构设计上，齿轮采用轮缘与辐条结合的轻量化结构，轮缘部分保证轮齿的支撑强度，辐条采用均匀分布的镂空设计，在不降低整体结构刚性的前提下有效减轻齿轮自身重量，降低传动过程中的转动惯量，提升传动响应速度；中心位置设计有标准安装轴孔，轴孔周边添加了键槽结构，用于和传动轴实现周向固定，保证扭矩传递的稳定性，轴孔与辐条、轮缘之间做了平滑的圆角过渡处理，避免应力集中导致的结构断裂问题。材质与渲染阶段，为齿轮赋予了抛光金属材质，调整材质的反射率、粗糙度参数，模拟镀铬金属的亮面质感，能够清晰反射周围环境光影，凸显金属零件的精密质感；渲染场景选用户外沥青路面搭配林地背景，通过自然环境光的光影投射，展现齿轮不同角度的结构细节，轮齿的棱边、辐条的镂空结构、中心轴孔的细节都在光影下清晰呈现，既还原了金属零件的真实质感，也让整体视觉效果更具真实感。设计过程中优先考虑齿轮的实用传动属性，简化了不必要的装饰性结构，整体造型规整，齿形均匀，结构强度与轻量化需求平衡得当，既可以作为机械传动结构的教学演示模型，也能够用于简易机械传动结构的虚拟装配验证，帮助设计者直观理解齿轮传动的结构特点与装配逻辑，整个建模过程逻辑清晰，特征构建顺序合理，参数可调整空间大，后续可根据实际传动需求修改齿数、模数等参数快速衍生出不同规格的同类型齿轮模型。
