吊挂式管道平衡吊装工装结构设计

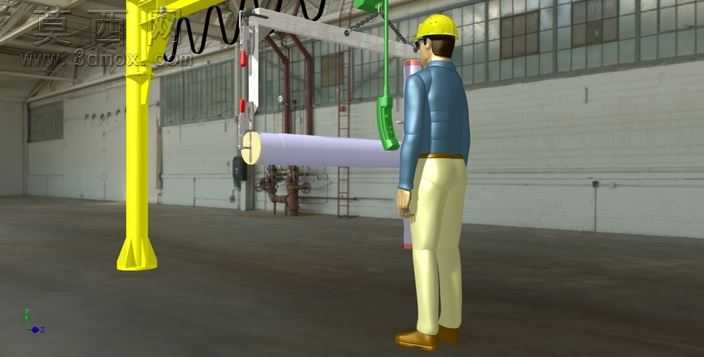

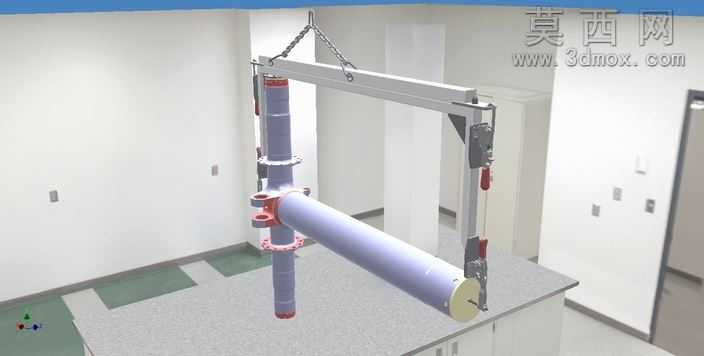

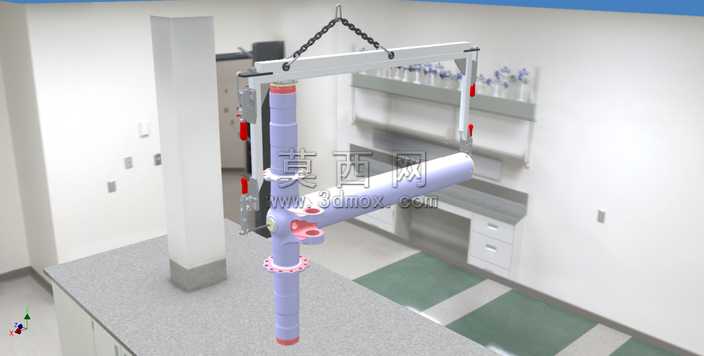

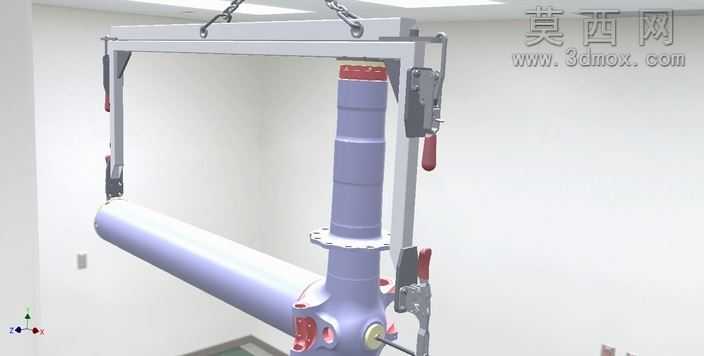

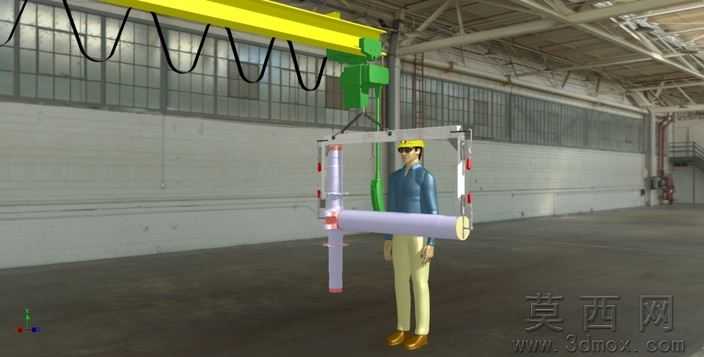

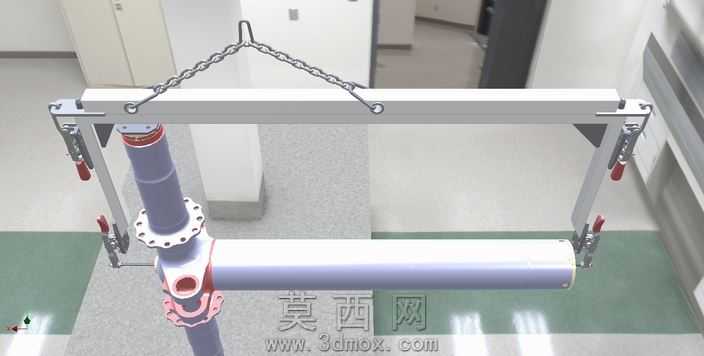

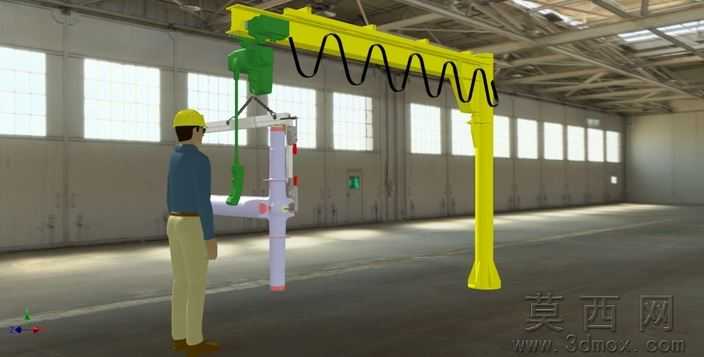

该三维模型为吊挂式管道平衡吊装工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配逻辑，对每一处连接结构、配合间隙都做了精准还原，可直接用于结构验证与生产参考。模型主体分为上部吊挂横梁、竖向支撑立柱、横向管道承载段三个核心部分，上部横梁两端设置吊点结构，适配链条吊挂的连接需求，横梁与竖向立柱之间采用刚性连接搭配侧向定位销，保证吊装过程中整体结构的稳定性，避免受力偏移。竖向立柱表面做了分段式结构设计，带有多组红色标识的定位锁紧结构，可根据吊装需求调整夹持高度，立柱与横向管道承载段的连接位置设置了带法兰盘的旋转调节结构，法兰盘表面均匀布置连接孔位，可实现横向段的角度微调，适配不同吊装场景下的管道对位需求。横向承载段为圆柱型主体结构，表面设置两组带弧形卡口的夹持座，卡口内侧做了贴合管道外壁的弧面设计，可稳定承托圆柱形管道工件，夹持座带有锁紧调节结构，可适配一定管径范围内的管道吊装作业。渲染阶段采用工业实验室场景作为展示环境，工装主体采用淡紫色工程塑料质感与银灰色金属质感搭配，锁紧结构、操作手柄采用醒目的红色材质区分，金属部件做了哑光金属漆面处理，非金属部件做了细腻的磨砂质感表现，场景内添加了柔和的环境漫反射光与局部补光，清晰展现出每一处结构的轮廓与装配关系，同时通过阴影效果强化了结构的空间层次感。设计思路围绕管道类工件的平稳吊装需求展开，整体采用对称式受力结构，保证吊装过程中工件保持水平平衡，避免管道倾斜滑落，多处可调节结构的设计大幅提升了工装的适配范围，无需更换工装即可完成不同规格、不同吊装角度的管道转运作业，所有活动连接部位都预留了合理的装配间隙，保证实际生产加工后各调节结构可顺畅动作，不存在运动干涉问题，结构细节处的倒角、圆角处理都做了完整还原，符合机械加工的工艺要求，可直接导出工程图纸用于生产制造。
