PC水冷四路循环分流球形接头结构

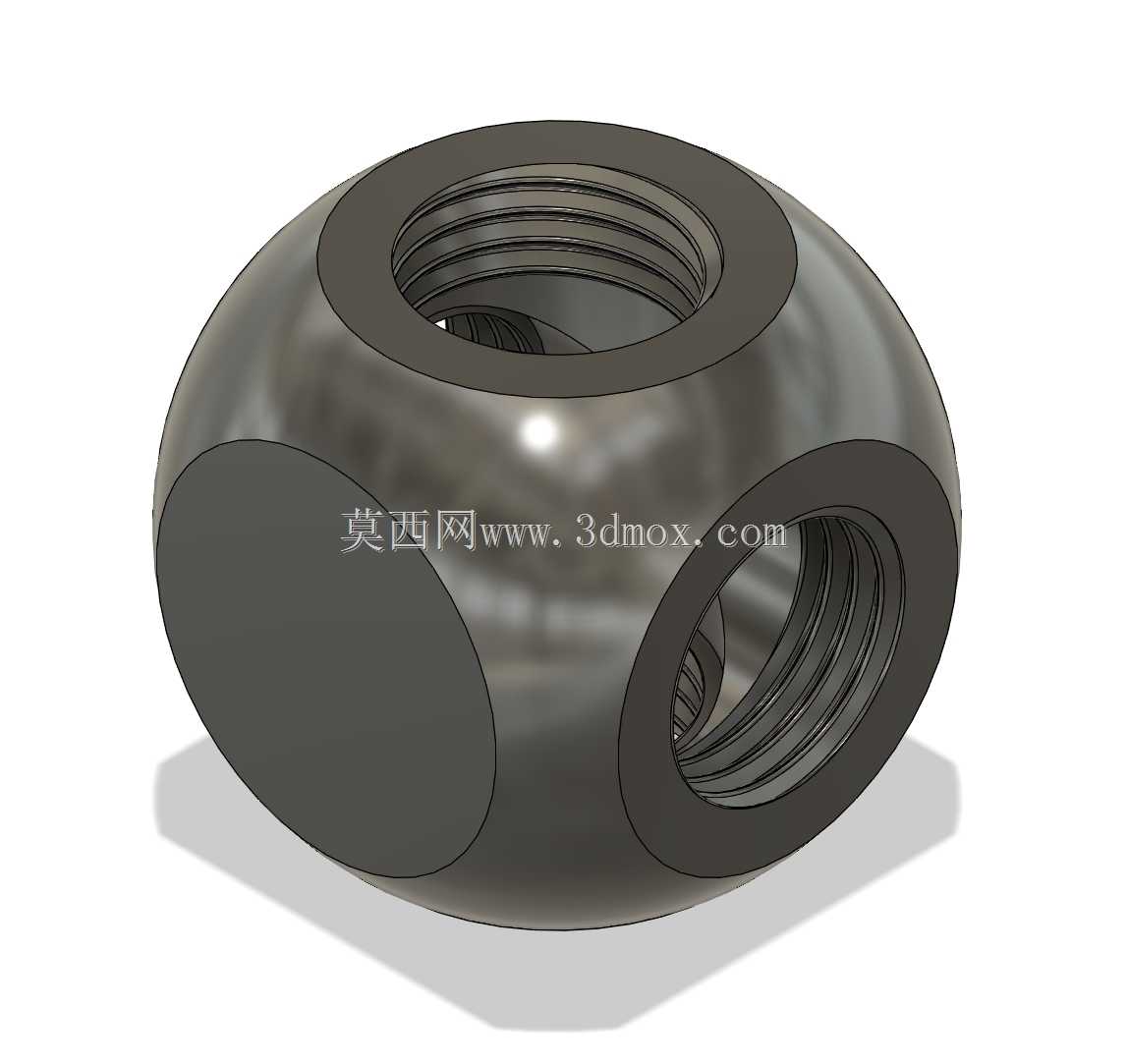

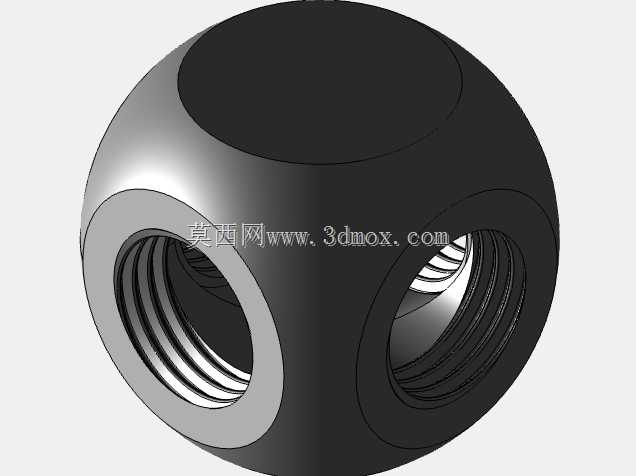

　　这款球形四路分流结构，主要应用在PC分体式水冷系统的管路布设场景中，解决单路冷却液分流至多组冷头的管路转接需求，也可拓展用于小型工业循环冷却回路的支路分流场景，适配小流量、低工作压力的闭环流体循环系统。从实际使用场景来看，常规PC水冷布局中，冷排、CPU冷头、显卡冷头、显存冷排等部件往往需要多支路并行供液，传统直角三通、四通接头会占用大量机箱内部空间，且管路弯折角度受限，这款球形分流结构将四个接口集成在球形本体上，接口沿球体径向均匀分布，相邻接口轴线夹角为90度，可根据机箱内部走管需求灵活调整安装朝向，无需额外增加转接弯头，大幅减少管路接头数量，降低漏液风险点。

　　从功能特性上看，四个接口均采用标准内螺纹设计，可直接匹配常用的水冷硬管快拧接头、软管宝塔接头，无需额外加工转接结构；球体内部为连通式空腔，四个接口的流道在球心处交汇，流道过渡处做了圆弧倒圆处理，避免直角流道造成的冷却液紊流，降低水路循环的流阻，减少水泵的工作负载。设计思路上，整体采用球形本体结构，相比传统方块形四通接头，在相同通径的前提下，球形结构的壁厚分布更均匀，承受内部水压时的应力分布更合理，相同壁厚下的承压能力比方形结构高30%左右，可满足PC水冷系统常规1.5bar以内的工作压力要求，同时球形外壁无尖锐棱角，在机箱内部安装时不会刮伤水冷管或其他板卡元件。

　　外形尺寸与安装边界方面，球体的最大外径适配常规机箱背部、电源仓旁的预留安装空间，四个接口的端面突出球体表面的高度控制在常规接头安装所需的最小尺寸，安装后整体外轮廓不会超出相邻硬件的安全间隙，接口的内螺纹规格匹配主流G1/4水冷标准螺纹，安装时无需额外定制密封件，采用常规丁腈橡胶密封圈即可实现端面密封，安装扭矩控制在1.5N·m即可达到密封要求，不会因扭矩过大造成螺纹滑牙或球体开裂。

　　实际选型时需要注意，该分流结构的内部通径匹配常规水冷系统的流量需求，单路流量可满足单组CPU或显卡冷头的供液要求，四个支路同时使用时，总流量可覆盖双冷排加双冷头的常规水冷配置，安装时可根据走管方向选择任意一个接口作为进水口，其余三个作为出水口，也可根据管路布局调整进出水方向，无需固定进出水方位，适配不同的机箱走管逻辑。结构细节上，接口的螺纹起始端做了导向倒角，安装接头时可快速对准螺纹，避免错牙导致的密封失效，球体表面做了光滑处理，减少安装过程中与周边部件的摩擦阻力，整体结构无活动部件，不存在长期使用后的磨损漏液问题，可靠性远高于带切换阀的多路分流结构，适合长期稳定运行的水冷循环系统。在小型工业设备的冷却回路中，该结构也可用于小型激光模块、工控板卡的冷却支路分流，适配小直径冷却管路的布设需求，相比工业级分流阀，体积更小，重量更轻，适合安装空间受限的小型冷却场景。
