工业用可燃物净化通风罐体结构设计

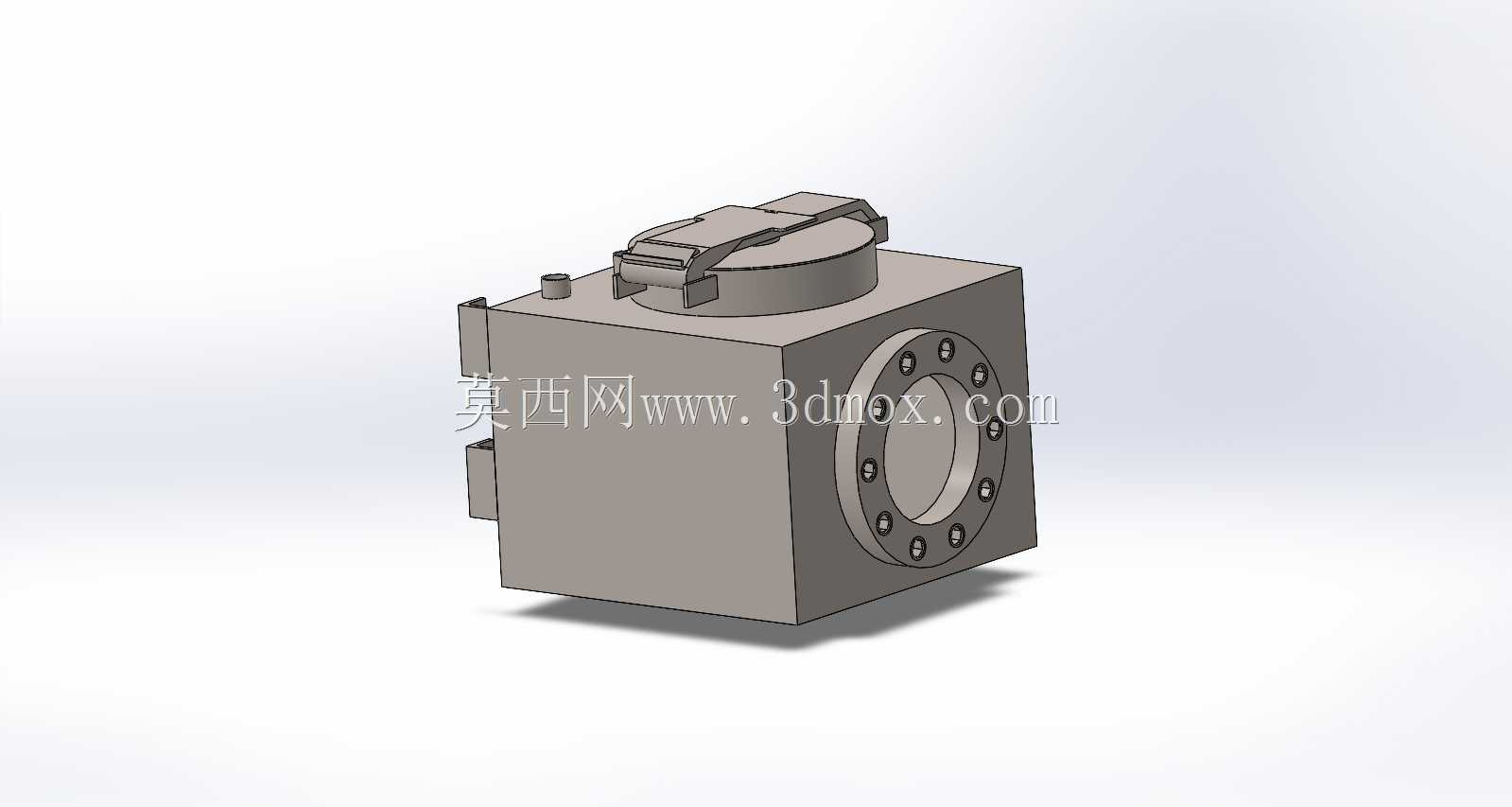

　　在工业涂装、化工物料存储、油气回收这类存在挥发性可燃物逸散的作业场景中，通风净化罐体是整套废气收集处理系统的核心前置单元，承担着可燃组分缓冲、初步匀流、杂质截留的关键作用，其结构设计的合理性直接影响后续处理单元的负载稳定性与现场作业的安全冗余。这款罐体采用立方主体加顶部快开舱、侧部法兰接口的构型，区别于传统圆柱罐体的布局，立方构型的优势在于能够紧贴车间墙体或者设备侧方安装，在狭窄的设备夹层、管廊角落布置时，不会像圆柱罐那样出现弧形侧面无法贴合安装面、浪费边角空间的问题，尤其适合老厂区改造时现场安装空间局促的工况。

　　侧部的带螺栓孔法兰接口是主通风管路对接位，法兰端面做了精加工密封槽设计，安装时配合耐油橡胶石棉垫片即可实现可靠密封，避免可燃废气从对接缝隙泄漏，法兰的螺栓孔采用均布排布，适配行业通用的通风管道法兰安装尺寸，不需要额外制作过渡转接件，现场安装时可以直接对接现有管路，降低施工改造成本。顶部的快开式舱盖结构，是为了日常检修清理罐体内部的截留杂质、更换初效过滤组件设计的，舱盖采用卡扣式压紧结构，不需要完全拆卸所有螺栓即可开启，相比传统螺栓紧固的检修口，日常维护的操作时间能缩短六成以上，舱盖边缘同样设置了密封胶条嵌槽，关闭状态下可以保证罐体内部的负压环境稳定，不会出现漏风导致的废气逸散。罐体侧面预留的两个小型凸台接口，分别可以接压差检测管路与喷淋降尘管路，当罐体内部过滤组件积尘过多导致风阻上升时，压差传感器可以及时触发报警信号，提醒运维人员及时清理；接入喷淋管路后，还可以针对含尘浓度较高的废气做前置喷淋降尘，避免高浓度粉尘进入后续处理单元引发安全隐患。从安装边界来看，立方主体的六个平面都可以作为安装固定面，底部可以通过焊接地脚板固定在混凝土基础上，侧面也可以通过安装支架挂靠在墙体或者设备钢架上，安装方式灵活，适配不同现场的布置需求。

　　设计过程中针对罐体的壁厚做了针对性校核，在满足-2000Pa到1000Pa的工作压力区间要求的前提下，尽可能优化板材厚度，降低整体自重，同时在罐体内部的转角位置设置了加强筋，避免长期负压工况下罐体出现吸瘪变形，影响通风效率。罐体顶部的舱盖锁紧结构做了防松设计，在设备运行产生持续振动的工况下，卡扣不会出现自行松脱的问题，保证密封可靠性。侧方法兰的通径尺寸匹配常规工业通风系统的主管道规格，对接时不需要做变径处理，减少了管路的局部风阻，能够降低整套通风系统的风机能耗。

　　在实际应用中，这类罐体可以串联在活性炭吸附装置、催化燃烧装置的前端，作为预处理单元使用，也可以单独作为车间局部排风的缓冲匀流装置，避免各支路排风压力不均导致的排风效率下降问题。针对不同的工况需求，罐体内部还可以灵活加装不同规格的过滤层、阻火芯等组件，不需要改动外部主体结构，拓展性较强。罐体的所有棱角位置都做了圆弧过渡处理，避免安装运维过程中尖锐棱角造成人员磕碰划伤，也减少了应力集中点，提升罐体整体的结构强度。在管路对接位置的凸台结构，做了加厚处理，避免长期管路振动导致对接位置出现焊缝开裂的问题，提升设备的长期运行可靠性。
