日野1018车型后防护防撞结构设计

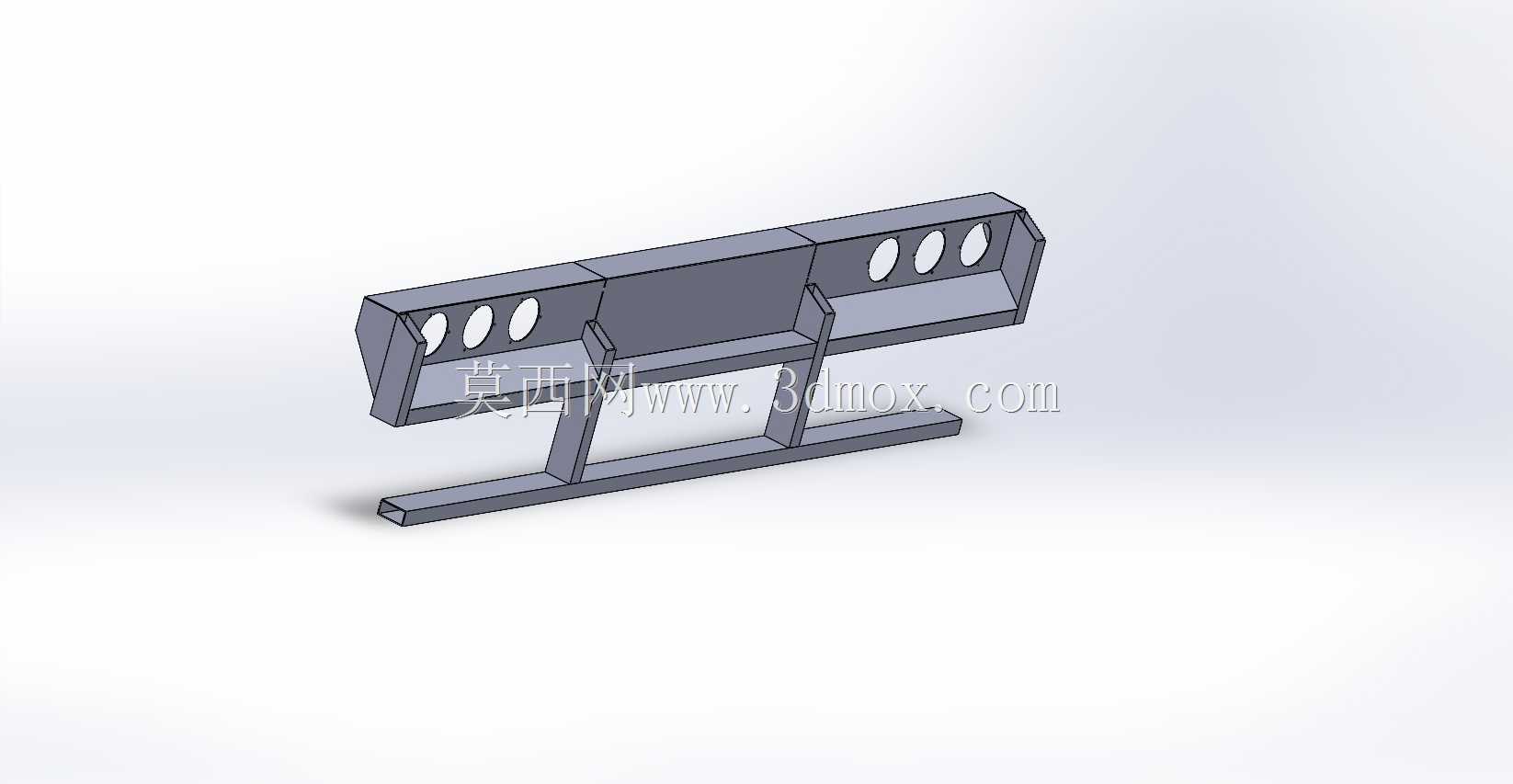

　　商用车后防护结构是道路被动安全体系里的关键部件，核心作用是在发生追尾碰撞时，避免小型乘用车直接钻入商用车尾部下方，降低碰撞事故中后车乘员的伤亡概率，同时也能在低速倒车、靠台作业时缓冲外力，保护车辆尾部的管线、灯具与货箱结构。这套针对日野1018车型开发的后防护结构，在设计阶段首先锚定了车型的车架尾部安装基准，没有采用通用型防护的可调长孔方案，而是直接匹配该车型车架纵梁的孔位间距做固定点位设计，减少安装时的现场配钻工作量，也避免了可调结构长期使用后出现的连接松动问题。从结构布局来看，整体采用上下双层横梁加中部斜向支撑的框架构型，上层横梁的安装高度严格对应乘用车前部防撞梁的常规碰撞高度区间，下层横梁贴近地面布置，能够在碰撞初始阶段就与后车前部结构形成有效接触，避免后车引擎盖直接滑入货箱下方。横梁截面采用槽型弯折结构，相比同重量的矩形管结构，在正面碰撞时能通过可控的褶皱变形吸收更多冲击能量，同时槽型结构的开口朝向车架侧安装，也方便后期在横梁内部布置倒车雷达、示廓灯的走线，不需要额外在梁体上开孔破坏结构强度。

　　中部的支撑立板采用斜向布置而非垂直焊接，一方面可以将碰撞时的水平冲击力快速分散传递到车架纵梁的上下翼面，避免应力集中在纵梁的单层板上造成车架变形，另一方面斜撑的构型也能提升结构的抗扭转刚度，在车辆经过颠簸路面、车架出现小幅扭转时，防护结构不会因为反复交变应力出现焊缝开裂的问题。横梁两端的椭圆型开孔并非装饰设计，而是经过受力校核后的减重结构，开孔位置选在横梁受力最小的中性层区域，在不降低整体抗弯强度的前提下，能够降低结构自重12%左右，同时这些开孔也可以作为后期加装侧示廓标识、反光条的固定点位，不需要额外焊接安装支架。

　　设计过程中充分考虑了整车的离去角要求，整个防护结构的下边缘高度与原车后悬架最低位置保持齐平，不会因为加装防护结构减小车辆的通过性，避免车辆在爬坡、过坑洼路面时出现防护结构剐蹭地面的情况。安装边界方面，所有连接点都采用贴合车架纵梁型面的折弯连接板，连接板与车架接触的位置预留了0.5mm的调整间隙，能够适配车架生产过程中存在的小幅尺寸公差，安装时不需要强行掰动结构对位，降低装配应力。结构的所有外露棱边都做了R3的圆角处理，避免后期车辆维保、人员上下货时被锐边划伤，同时焊接位置都设计在结构的内侧，外侧保持平整的型面，既方便后期做喷涂防腐处理，也能减少车辆行驶过程中的风阻与泥水积存。

　　在低速碰撞的工况下，这套结构的外层横梁首先发生塑性变形吸收能量，支撑结构不会出现不可逆的损坏，只需要更换外层横梁即可完成维修，不需要对整个防护结构进行切割更换，降低后期的维保成本。结构的整体宽度比车身两侧各窄出20mm，既保证了碰撞时的有效防护宽度，也避免车辆在狭窄路段会车、靠台时防护结构先于车身发生剐蹭。针对商用车长期在户外行驶的使用场景，结构的所有板材都选用了与车架同材质的热轧低碳钢，焊接工艺采用气体保护焊，所有焊缝都做连续密封处理，避免泥水进入焊缝缝隙造成锈蚀，延长结构的使用寿命。在结构校核阶段，重点验证了偏置30%碰撞、正中碰撞、低速倒车撞击三种典型工况的受力表现，确保在法规要求的碰撞力作用下，结构不会出现脱落、断裂的情况，同时变形量控制在允许范围内，不会侵入车架尾部的安装区域，损坏车辆的原有部件。
