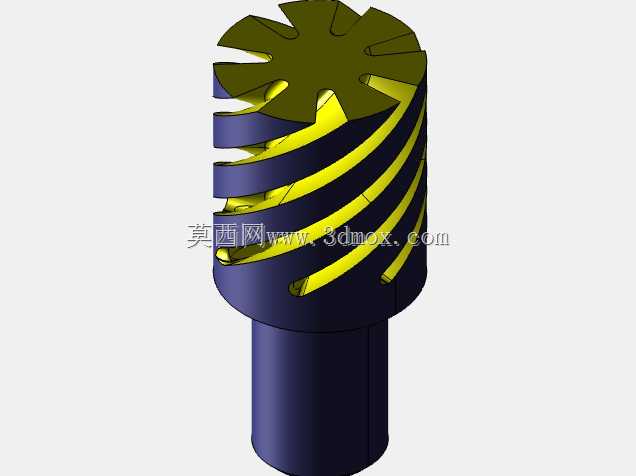

CATIA环境下螺旋刃立铣刀结构设计

项目分类:通用机械零部件 发布时间:2025-02-20 ID:944879
  • CATIA环境下螺旋刃立铣刀结构设计

在常规金属切削加工场景里,立铣刀是铣削工序里应用频次极高的切削刀具,不管是立式加工中心的平面铣削、型腔开粗,还是普通铣床的轮廓铣削、槽类加工,都离不开这类刀具的参与。这款螺旋刃立铣刀的结构设计,完全围绕实际铣削工况的受力、排屑需求展开,没有多余的装饰性结构,每一处几何特征都对应加工过程中的实际功能。

从切削端的结构来看,刀头部分采用多齿螺旋槽设计,螺旋升角经过反复校核,既能够保证切削过程中切屑可以顺着螺旋槽顺畅排出,避免切屑堆积在切削刃口造成工件表面刮伤、刀具崩刃,也能让每个刀齿的切入切出过程更平缓,降低铣削过程中的冲击载荷,减少加工时机床主轴的振动。刀头端部的刃口做了等分排布,每个切削刃的前角、后角都匹配常规钢材、铝合金等常见加工材料的切削参数,既保证刃口的锋利度,又预留了足够的刃口强度,避免断续切削时出现崩损。

刀头与刀柄之间采用平滑过渡的柱面衔接,没有应力集中的直角台阶,这一设计是考虑到刀具高速旋转时的动平衡需求,同时也能增强刀体的整体刚性,在大切深铣削时减少刀体的挠曲变形,保证加工尺寸的稳定性。刀柄部分采用标准直柄结构,外径尺寸匹配常规弹簧夹头、ER刀柄的装夹公差范围,装夹时的夹持长度预留了足够的接触面积,能够传递足够的切削扭矩,避免重切削时刀具出现打滑、窜动的问题。

设计过程中,螺旋槽的导程、槽深比例经过多轮调整:槽深过大会降低刀体核心直径,削弱刀体刚性,容易在大进给加工时出现断刀风险;槽深过小则会导致容屑空间不足,切屑无法顺利排出,造成堵屑、烧刀的问题。最终确定的槽型参数,在保证刀体核心强度足够的前提下,最大化了容屑空间,适配常规铣削参数下的切屑体积。刃口与螺旋槽的衔接处做了微小的钝化处理参考结构,实际生产中可根据加工材料的不同调整钝化量,针对钢材加工可适当增大钝化半径提升刃口抗冲击能力,针对铝合金等软金属加工可减小钝化量保证刃口锋利度,减少积屑瘤的产生。

从安装边界来看,刀柄的圆柱度公差控制在装夹要求范围内,装夹后刀具的径向跳动量可以控制在常规铣削加工允许的精度区间内,能够满足普通铣削、半精加工的形位公差要求。刀头的最大外径作为刀具的工作直径,是加工时走刀参数设定的核心依据,加工过程中刀具的径向切削范围不会超出该直径边界,编程时可以直接按照该直径设置刀补参数,不需要额外做尺寸换算。刀体的总长度设计兼顾了常规加工的悬伸需求,既能够满足普通深度型腔、槽体的加工 reach 要求,又不会因为悬伸过长导致刚性不足,在常规刀柄装夹深度下,悬伸长度与刀柄直径的比例控制在合理区间,能够有效抑制加工振颤。

在实际应用中,这类立铣刀可以覆盖大部分通用机加工场景的铣削需求,不管是普通碳钢的平面铣削、台阶面加工,还是有色金属的轮廓铣削、沟槽加工,都能通过调整切削参数适配加工要求。设计时没有采用复杂的可转位结构,整体式的刀体结构刚性更好,适合小尺寸规格的铣削加工场景,刀具重磨后可以重复使用,能够降低加工过程中的刀具成本。刀体的材料适配区域在结构上预留了足够的涂层厚度空间,实际生产中可以根据加工材料选择对应的涂层,比如加工钢材时选用氮化钛涂层提升耐磨性,加工铝合金时选用类金刚石涂层减少粘刀问题。
