开口梅花两用扳手工业级手动工具结构设计

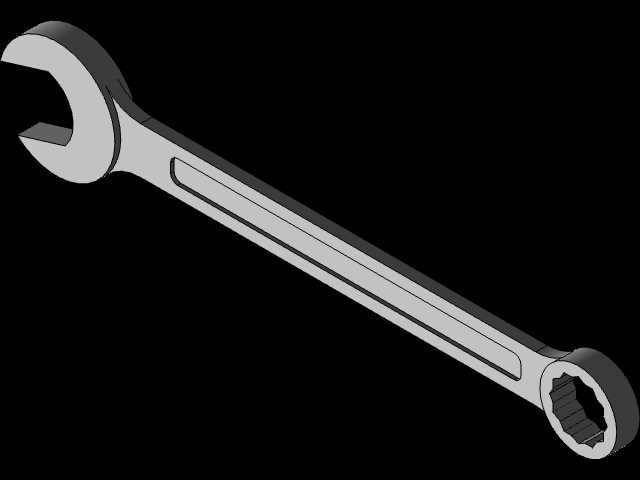

这款两用扳手的结构设计，完全围绕一线装配、维修场景的实际操作需求展开，没有多余的装饰性结构，每一处几何特征都服务于实际紧固作业的功能落地。从实际应用场景来看，这类扳手覆盖了从设备产线装配、户外设备运维、机加工工位辅助装夹到民用五金维修的全场景紧固需求，是机械装配、设备维保领域普及率最高的手动紧固工具之一，相比单一功能的开口扳手或梅花扳手，它能在同一工位完成两种不同工况的螺栓紧固操作，减少作业人员随身携带的工具数量，降低工具切换的时间损耗。

从功能特性上看，扳手一端为开口式结构，适配螺栓侧方有操作空间、需要快速套入螺栓头的作业场景，开口端的开口角度经过反复校核，既能保证套入螺栓头后的卡合稳定性，又能在有限的回转空间内通过小角度反复扳动完成紧固，不会出现卡滞打滑的问题；另一端为梅花式环型结构，内圈为多齿型卡合设计，能够完整包裹螺栓头的六个受力面，在大扭矩紧固或者锈蚀螺栓拆卸场景下，不会因为受力集中导致螺栓棱角磨损打滑，相比开口端能承受更大的扳拧扭矩，适合最终锁紧或者锈蚀件拆卸的工况。

设计思路上，整体采用长直杆式力臂结构，力臂长度经过扭矩匹配计算，既保证手动扳拧时能通过杠杆原理放大输出扭矩，满足常规规格螺栓的锁紧力矩要求，又不会因为力臂过长导致整体重量过大，增加长时间携带、作业的体力负担。杆身部分做了双侧内凹的减重槽设计，在不降低杆身整体抗弯、抗扭强度的前提下，有效削减了整体重量，同时凹槽结构也能提升杆身的结构刚性，在大扭矩扳拧时不会出现杆身弯折变形的问题。扳手两端的工作头部与杆身采用平滑过渡的圆弧连接，避免应力集中导致的头部断裂风险，过渡区域的截面尺寸经过力学仿真校核，能承受额定扭矩下的最大应力，不会出现根部断裂的失效问题。

从外形尺寸与安装边界来看，开口端的头部厚度控制在较薄的尺寸区间，能够伸入间隙较小的装配空间内完成螺栓操作，不会因为头部过厚无法卡入螺栓位置；梅花端的头部外径经过优化，在保证环型结构强度的前提下尽可能缩小外径尺寸，适配周边有结构遮挡的螺栓工位，不会因为头部外径过大与周边零部件产生干涉。整体杆身的宽度沿力臂方向均匀变化，从头部到握持段逐渐收窄，握持区域的截面做了圆弧倒角处理，没有尖锐棱角，长时间握持施力时不会硌手，提升作业的舒适度。

在细节设计上，开口端的两个卡合面做了微小的倾角处理，扳拧时能自动贴合螺栓头的受力面，减少接触应力集中，避免螺栓棱角被啃伤；梅花端的内齿采用等距分布设计，齿形角度与标准六角螺栓头的角度完全匹配，卡合时间隙极小，扳拧过程中不会出现旷量，既保证扭矩传递的效率，又能减少螺栓头的磨损。杆身表面的平整度经过处理，没有凸起的毛刺或者结构缺陷，整体几何公差控制在手动工具的标准范围内，两端工作头的同轴度、开口尺寸精度、梅花内齿的位置度都满足通用五金工具的精度要求，能够适配对应规格的所有标准外六角螺栓，不会出现尺寸不匹配无法卡合的问题。

实际作业中，这类两用扳手的使用边界也十分清晰，开口端适合快速预紧、空间开阔的作业场景，梅花端适合大扭矩锁紧、拆卸锈蚀螺栓的场景，同一把工具就能覆盖单个螺栓从预紧到最终锁紧的全流程操作，不需要中途更换工具，在复杂的维保场景下，比如设备内部空间有限、无法携带大量工具的作业环境，这种一体化的两用设计能大幅提升作业效率，减少工具携带的负担。同时整体结构没有可拆卸的活动部件，不存在活动部件磨损、松脱的失效风险，结构可靠性高，能够适应油污、粉尘、潮湿等复杂的作业环境，长期使用也不会出现功能失效的问题。
