CATIA练习用流线型窄口储液瓶结构

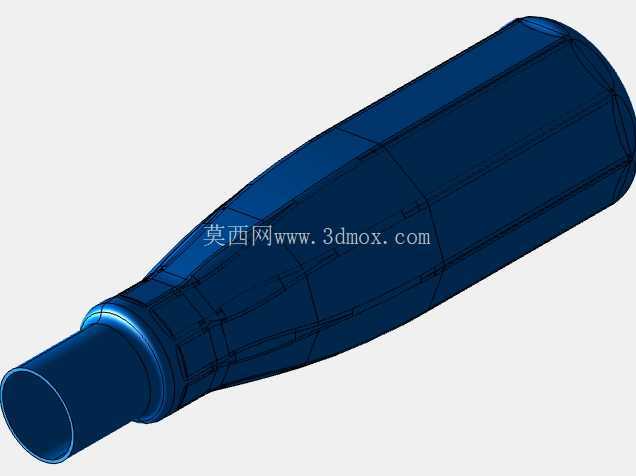

　　日常流体存储场景中，窄口瓶类结构的应用覆盖日化分装、实验室试剂暂存、小型工业润滑液存储等多个细分领域，这类结构看似简单，实则涉及薄壁壳体成型、瓶口密封配合、手持握持人机工程等多个工程设计要点，很多刚接触三维建模的从业者都会选择这类结构作为曲面建模、实体抽壳等命令的练习载体。从结构本身来看，该瓶体采用一体化流线型曲面设计，瓶身从中部向两端平滑收窄，靠近瓶口位置做了圆弧过渡的加厚处理，既能够保证瓶口与瓶盖螺纹配合位置的结构强度，避免旋合瓶盖时出现薄壁开裂的问题，也能让流体倾倒时顺着瓶口弧面顺畅流出，减少液体沿瓶身外壁流淌残留的情况。

　　瓶身主体的曲面曲率经过连续调整，没有出现曲率突变的折角，一方面是为了提升手持握持时的贴合度，长时间握持分装液体不会出现硌手的问题，另一方面也适配吹塑、注塑等常见的塑料容器成型工艺，成型过程中材料流动更顺畅，不会在曲率突变位置出现缺胶、应力集中等缺陷，后续做薄壁结构的强度仿真时，也能减少应力集中点的出现，提升整体结构的抗挤压能力。从尺寸边界来看，该瓶体的瓶口段为等直径圆柱结构，直径尺寸适配通用的标准瓶盖密封件，不需要单独开模定制密封配件，能够直接采购标准件完成装配，降低后续批量生产的配件成本；瓶身最大直径位置处于整体高度的中部偏下区域，放置在平面上时重心更低，即使受到轻微的侧向碰撞也不容易倾倒，提升日常放置的稳定性；瓶身整体壁厚保持均匀，抽壳处理时壁厚偏差控制在成型工艺允许的公差范围内，避免出现壁厚不均导致的成型收缩变形，保证瓶体的外观一致性。

　　设计这类薄壁容器结构时，首先要确定瓶口的配合尺寸边界，根据需要适配的瓶盖标准件确定瓶口的外径、螺纹段长度、密封面位置，这部分尺寸属于装配约束尺寸，需要优先锁定，避免后续调整曲面时影响密封配合。之后根据标称的容积要求，绘制瓶身的侧面轮廓线，轮廓线的曲率需要做连续检查，保证相邻线段之间的曲率过渡平滑，不能出现硬拐点，旋转生成实体之后再做抽壳处理，抽壳时需要注意瓶口端面、瓶底位置的厚度补偿，因为这两个位置是后续使用过程中受力较多的区域，适当加厚能够提升整体结构的抗冲击能力。很多新手在做这类练习时容易忽略瓶底的结构设计，直接做平底结构，实际上瓶底位置需要做微小的内凹处理，既能够避免成型时瓶底收缩出现外凸导致放置不稳，也能提升瓶底的抗形变能力，当瓶内盛装液体、底部受到压力时，内凹的弧面结构能够分散应力，不会出现瓶底鼓胀的问题。另外瓶身的曲面弧度设计还要考虑贴标区域的预留，瓶身中部曲率变化最小的平直区域可以作为标签粘贴位，这个位置的曲面接近平面，粘贴标签时不会出现褶皱、翘边的问题，适合粘贴产品标识、成分说明等标签内容。从实际应用的延伸角度来看，这类基础瓶体结构可以通过调整尺寸比例、瓶口直径、瓶身曲率，适配不同的存储需求，比如加大瓶口直径可以作为广口储物罐使用，缩短瓶身高度可以作为便携分装瓶使用，加厚瓶壁可以作为可重复使用的耐冲击储液瓶使用，结构本身的拓展性较强。建模过程中需要重点关注曲面的连续性检查，很多初学者做旋转实体时容易出现轮廓线断点、曲率不连续的问题，导致生成的实体表面有棱线，后续做渲染或者数控加工时会出现表面缺陷，需要在草绘轮廓阶段就对样条线的控制点进行调整，保证曲率梳的平滑过渡，没有突兀的拐点。

　　同时薄壁结构的壁厚设置需要匹配选定的成型工艺，如果采用PET吹塑工艺，壁厚可以设置得更薄，如果采用PP注塑工艺，壁厚需要适当增加，避免注塑时出现填充不足的问题。瓶口位置的螺纹结构如果是练习用途可以简化处理，如果是面向实际生产的设计，需要按照密封螺纹的标准参数绘制，保证螺纹的旋合长度、牙型角度符合标准要求，和通用瓶盖的配合间隙控制在合理范围内，既不会出现旋合过紧难以打开的问题，也不会因为间隙过大出现漏液的情况。瓶身和瓶口过渡位置的圆角需要足够大，避免应力集中，当瓶体受到侧向挤压时，这个过渡位置是应力容易集中的区域，圆角过小很容易出现开裂的问题，尤其是盛装带有一定压力的碳酸类液体时，这个位置的强度直接影响整体结构的使用寿命。
