蚱蜢式四杆链反转传动机构设计

　　该蚱蜢式四杆链反转机构属于平面连杆传动范畴，核心依托铰链四杆机构的运动变异实现特定轨迹的往复摆动输出，在轻工自动化送料、小型仿生执行末端、教学演示教具以及简易工位变位装置中有着广泛的适配场景。不同于常规曲柄摇杆机构的单向传动逻辑，该机构通过杆长比例的特殊配比，实现从动杆组相对于主动端的反向回转输出，能够在单动力输入的前提下完成两个工位间的反向同步动作，省去额外的齿轮换向或皮带换向结构，大幅简化紧凑型设备的传动链路。

　　从实际用途来看，这类机构常被应用在需要小范围角度翻转、且动作轨迹需要模拟类生物屈伸运动的场景，比如小型物料的拨料工位、仿生玩具的动作执行端、实验设备的样本夹持翻转模块，相比齿轮传动的刚性冲击，连杆式传动的运动曲线更平缓，运行噪音更低，且在杆件强度足够的前提下具备更高的过载耐受能力，不会出现齿轮打齿、皮带打滑这类常见传动故障。从功能特性上分析，该机构的主动铰接点设置在短杆与固定座的连接位置，输入连续回转动力后，中间长连杆作为传动件带动末端摆杆完成预设角度的往复反转，整个运动过程中所有铰接点均采用转动副连接，没有滑动摩擦结构，日常维护仅需定期对铰接轴加注润滑脂即可，维护成本极低。

　　设计思路上，该机构优先确定了末端摆杆的摆动角度范围与运动死点位置，通过反推法计算各杆段的长度比例：固定端的两个铰接点间距作为机架长度，主动曲柄长度根据输入扭矩的力臂需求确定，中间连杆长度需要兼顾运动过程中不与其他杆段发生运动干涉，同时保证从动摆杆的反转角度符合设计预期，所有铰接孔的同轴度公差控制在0.02mm以内，避免装配后出现卡滞或运动轨迹偏移的问题。外形尺寸方面，该机构整体呈折叠式长杆布局，完全伸展状态下的总长度可根据实际安装空间调整杆段长度进行适配，固定端的安装座预留两个标准螺栓安装孔，孔距符合通用小型工装的安装基准，可直接固定在铝型材工作台或设备安装平板上，安装边界需要预留足够的摆动空间，避免机构运行时与周边设备部件发生碰撞；铰接轴采用标准圆柱销配合铜套的结构，既保证转动灵活性，又具备足够的耐磨性能，长期运行下的磨损量可通过更换铜套进行补偿，无需更换整根杆件。

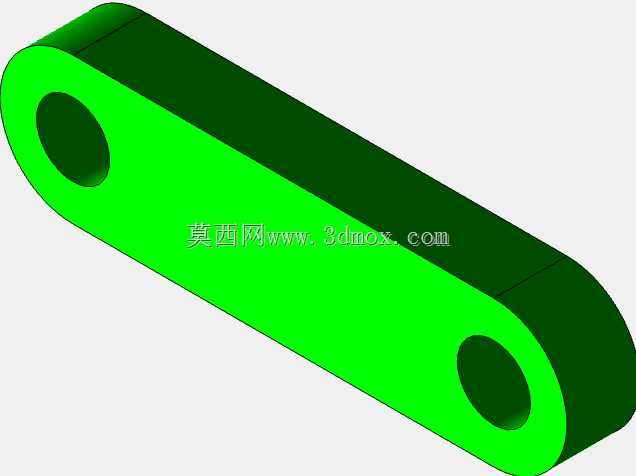

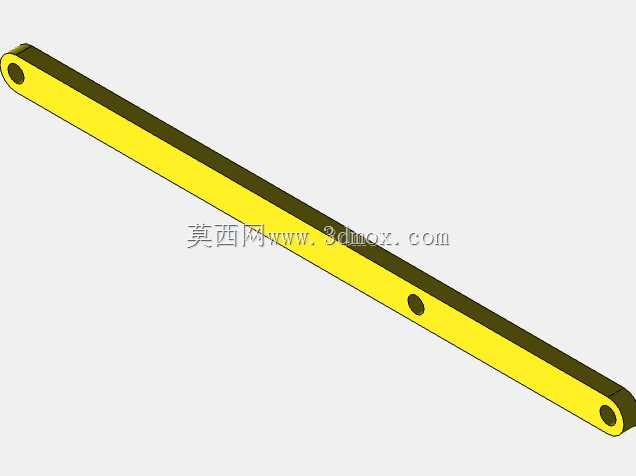

　　在实际建模过程中，所有杆段均采用等截面矩形型材结构，在保证抗弯强度的前提下尽可能降低杆件自重，减少运动过程中的惯性冲击，杆端的铰接位置做了局部加厚处理，避免铰接孔处出现应力集中导致的杆件断裂问题；固定端的限位结构集成在安装座上，可根据实际需求调整摆动行程的上下限位，无需额外加装外部限位块，进一步压缩了机构的整体占用空间。这类反转连杆机构相比其他同功能传动结构，最突出的优势在于结构组成极其简单，全部零件仅包含四根杆件、四个铰接轴与一个固定安装座，加工难度低，普通铣削设备即可完成所有零件的加工，制造成本远低于采用齿轮组或凸轮组实现同功能的传动结构，且运动可靠性更高，在低速轻载的传动场景下具备极高的性价比。针对不同的负载场景，仅需调整杆件的截面尺寸与铰接轴的直径即可适配，无需改动整体的运动原理与杆长比例，设计复用性极强，结构设计人员可直接在该基础模型上调整参数，快速适配不同项目的传动需求，大幅缩短非标机构的设计周期。
