快开式环形锁紧抱箍结构三维设计

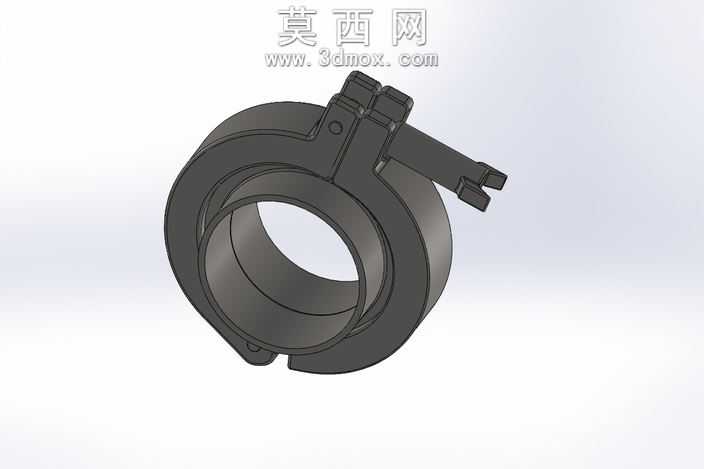

本作品为快开式环形锁紧抱箍的三维结构设计，建模过程中采用主流三维机械设计软件完成全参数化建模，首先通过草图绘制确定抱箍的环形主体轮廓，精准控制内外径尺寸以适配对应管径的管件连接需求，主体采用双半环铰接式结构，其中一侧设置销轴铰接位实现两个半环的开合转动，另一侧设计快锁式扳扣结构，通过扳动锁扣实现抱箍的快速锁紧与松脱，无需额外工具即可完成装拆操作。建模阶段对所有配合面进行了公差预留设计，铰接孔与销轴的配合采用间隙配合参数，保证开合动作顺畅无卡滞，锁扣位置设计了偏心锁紧结构，通过偏心距的合理计算确保锁紧后具备足够的预紧力，避免使用过程中出现松脱问题。材质渲染阶段，主体结构赋予哑光发黑金属材质，模拟常用的弹簧钢或碳钢发黑处理的表面效果，金属表面添加细微的磨砂纹理与使用痕迹，提升模型的真实感，铰接销轴位置赋予亮面金属材质，区分不同零部件的材质差异，渲染时采用柔和的工业产品打光方案，突出结构的轮廓层次与曲面过渡，清晰展示各个结构的细节特征。结构设计上，环形主体内侧预留了密封件安装槽位，可配套橡胶密封圈实现管件连接的密封效果，锁扣扳臂设计了符合人体工学的弧度，方便操作人员施力扳动，半环主体外侧设置了加强筋结构，在保证整体结构强度的同时降低零件重量，减少材料使用成本。设计思路围绕快速装拆的使用需求展开，相较于传统螺栓锁紧的抱箍结构，该快开式结构可大幅提升装拆效率，适用于需要频繁开合的管路连接场景，建模过程中对所有活动部件进行了运动干涉检查，确保开合锁紧全行程内无零部件碰撞干涉，所有圆角过渡位置均做了工艺性处理，避免尖锐棱角，符合机械加工的工艺要求，整体结构紧凑，锁紧可靠，可直接用于相关产品的设计参考与样机试制。
