快开式常压人孔D500结构三维设计

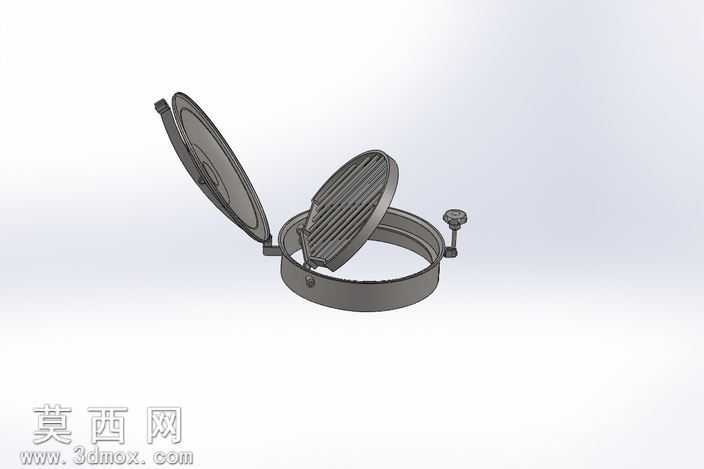

本模型采用三维参数化建模方式完成D500规格快开人孔的全结构设计，建模过程中严格遵循常压容器人孔的通用尺寸规范，对各组成部件进行独立参数化绘制后完成整体装配约束。首先构建人孔的基座法兰圈部分，采用环形拉伸特征生成法兰基体，对法兰端面的密封接触面做平面度约束处理，预留密封件安装的环形槽位，法兰侧壁设置铰接耳板与锁紧支座的安装定位结构，保证各配合位置的尺寸公差符合装配要求。其次完成铰接侧的双瓣盖板结构建模，主盖板通过铰接轴与基座法兰连接，建模时对铰接轴的转动配合间隙做合理预留，保证盖板翻转动作无卡滞；主盖板内侧设置格栅式内盖结构，通过独立铰接结构与主盖板连接，格栅采用等距阵列筋条特征生成，兼顾通流能力与结构强度，内盖边缘设置软质密封层的贴合面，保证闭合后的密封性能。随后完成锁紧机构的建模，采用偏心压杆式快开锁紧结构，通过旋转手柄带动压块压紧盖板边缘，建模时还原锁紧机构的运动行程，保证锁紧状态下压板对盖板的压紧力均匀分布，避免局部密封失效。材质渲染阶段，对基座法兰、盖板、锁紧件采用哑光碳钢材质表现，对铰接轴、锁紧手柄的操作部位做防滑纹理处理，密封件位置采用深色橡胶材质区分，整体渲染效果还原金属构件的哑光质感，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑人孔的日常操作便捷性，双盖板结构可实现快速开启与内部格栅的单独开启，满足检修、通风、安全防护的多重使用需求，各转动部位的结构设计均考虑长期使用的磨损余量，锁紧机构的操作力经过结构优化，无需额外工具即可完成启闭操作，整体结构紧凑，各部件无冗余设计，完全适配常压储罐、槽体等设备的侧壁或顶部安装需求。
