工业用筒式滤芯过滤器三维结构设计

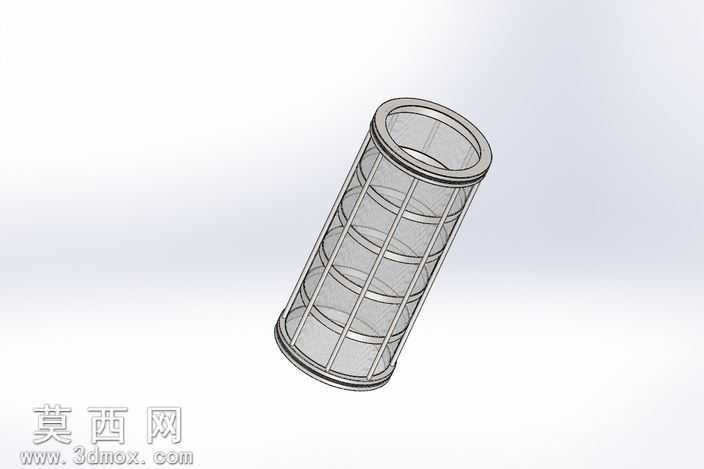

本作品为筒式滤芯过滤器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体装配基准的搭建，再逐一拆分构建各组成零件，最终完成全装配体的配合约束与干涉检查，确保模型结构符合实际工业滤芯的装配逻辑。模型整体呈现圆柱筒状结构，上下两端设置有环形密封端盖结构，端盖处做了圆角过渡处理，避免应力集中，同时预留了密封件安装的配合位，可适配对应规格的密封圈实现流体通路的密封，防止过滤过程中出现未经过滤的流体侧漏问题。筒体部分采用纵向支撑筋条搭配多层环形支撑环的骨架结构，纵向筋条沿筒体周向均匀排布，环形支撑环沿筒体轴向等距分布，二者通过布尔运算合并为一体式支撑骨架，既保证了滤芯整体的结构强度，可承受流体通过时产生的内外压差，避免滤芯在工作过程中出现受压变形、塌陷的问题，又尽可能减少了骨架结构对有效过滤面积的遮挡，保障过滤通量。骨架内侧预留了过滤介质的安装空间，可适配不同材质的过滤层，满足不同精度、不同介质的过滤需求。渲染阶段采用金属材质赋予支撑骨架与端盖结构，调整材质的金属度、粗糙度参数模拟不锈钢金属的哑光质感，还原工业滤芯常用的不锈钢材质外观，过滤区域采用半透明的浅灰色材质模拟过滤介质，既可以清晰展示内部的支撑结构，又能区分不同功能的组成部件。建模过程中对所有配合面做了公差适配的结构调整，端盖与骨架的连接位置采用止口配合结构，保证装配同轴度，所有棱边均做了倒角处理，去除锐边，符合实际机械加工的工艺要求。整体模型结构完整，各零件的尺寸比例符合工业滤芯的通用设计规范，可用于过滤设备的装配演示、结构选型参考以及相关教学场景使用，清晰展现了筒式滤芯过滤器的内部支撑结构与外部装配形态，还原了该类过滤元件的核心结构特征。
