阶梯式异形块状机械支撑结构件

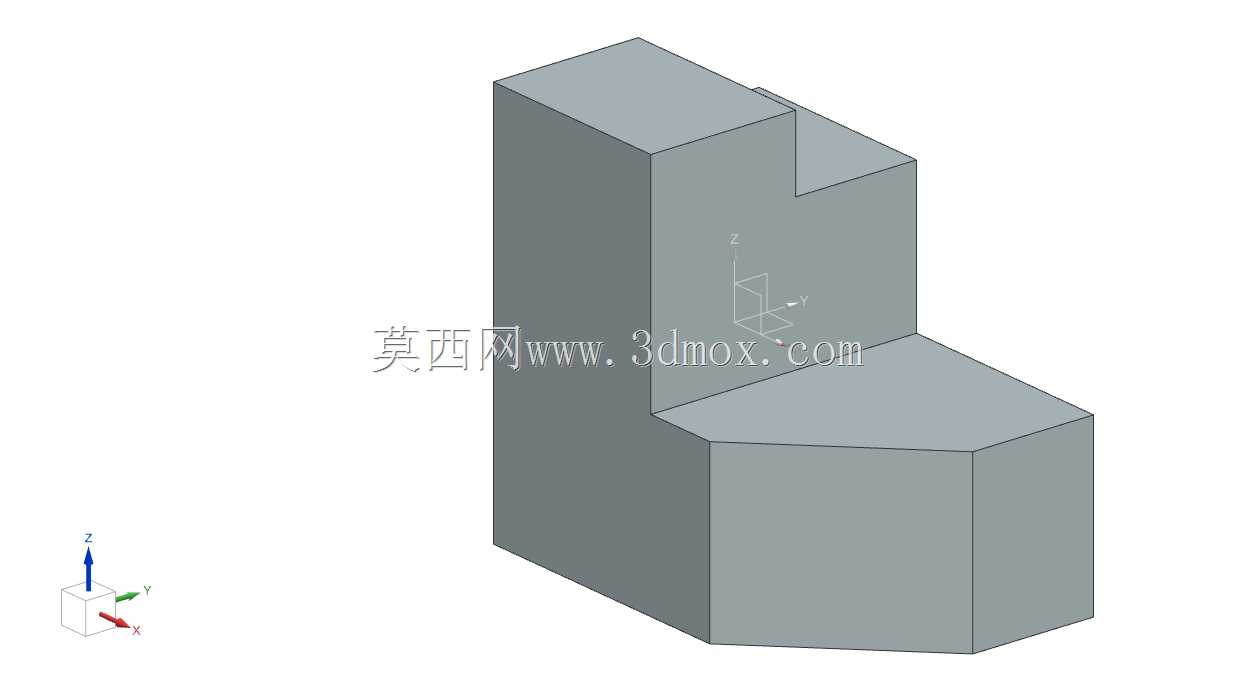

在非标自动化设备的工位定位、小型工装夹具的承托以及精密检测设备的基准搭建场景中，这类阶梯式异形块状构件是十分常见的结构单元，它不需要复杂的运动副配合，却承担着设备局部空间衔接、载荷传递、工位限位的核心作用。从结构形态来看，该构件采用两级阶梯式的实体构型，下部为带斜切端面的六棱柱基座，上部为垂直延伸的矩形立块，两级结构之间形成90度的直角承接面，这种构型并非随意设计，而是充分考虑了实际装配中的空间避让需求——下部斜切面可以避开设备台面上的凸起走线槽或者相邻构件的安装边，上部立块的垂直侧面则可以直接作为工件定位的基准面，不需要额外加装定位挡块，减少装配环节的累计误差。

从设计思路上看，这类块状支撑件优先采用等壁厚的实体结构，没有做多余的镂空减重处理，这是因为它的应用场景多为固定工位的静态承托，不需要随运动机构做往复动作，实心结构可以更好地承受垂直方向的压应力，避免长期承重后出现形变偏移，保证工位基准的长期稳定性。构件的所有棱边都做了微小的倒角处理，并非为了外观美化，而是为了消除机加工过程中产生的毛刺锐边，防止装配时划伤操作人员，同时也避免锐边磕碰后产生掉屑，影响精密装配工位的洁净度要求。

在安装边界方面，下部基座的底面为全平面结构，可以直接通过内六角螺栓固定在设备的铝型材工作台面或者钢板安装基座上，安装孔位可以根据实际台面的T型槽间距灵活设置，不需要严格匹配固定孔距，适配性较强。上部立块的顶面与侧面的垂直度公差可以控制在0.02mm以内，能够满足普通工装定位的精度要求，如果应用在更高精度的检测工位，只需要对定位基准面做精磨处理即可，不需要更改整体结构构型。两级阶梯之间的承接面宽度经过合理设置，既可以承托小型工件的侧边，也可以作为小型气动元件的安装面，比如安装微型气缸或者磁性开关，不需要额外加装安装支架，压缩整体工位的占用空间。

在实际应用中，这类构件常被用在电子元器件的组装工位，承托PCB板的侧边定位，也可以用在小型五金件的冲压工装中作为下模的辅助支撑块，还可以在实验室的小型检测设备中作为传感器的安装基座，通过调整立块的高度来适配不同规格传感器的检测距离要求。它的结构没有复杂的曲面特征，采用常规的三轴铣床即可完成全部加工工序，加工成本低，生产周期短，而且因为结构简单，后期维护更换也十分方便，不需要复杂的测绘过程，只需要测量关键的长宽高尺寸以及阶梯高度即可快速复刻替换。

从载荷传递的角度来看，下部基座的横截面积大于上部立块的横截面积，这种上窄下宽的构型可以将上部承受的载荷均匀分散到下部安装面，避免局部应力集中导致安装面变形，斜切面的设计也没有破坏整体的载荷传递路径，斜切面与垂直面之间的过渡处做了圆弧过渡，进一步减少应力集中的风险，即使长期承受交变载荷，也不容易出现开裂问题。在装配过程中，基座底面与安装台面之间可以加装薄铜片来调整整体高度，调整范围可以控制在0.1mm到1mm之间，满足不同工位的高度差补偿需求，不需要重新加工构件本身，降低现场调试的难度。
