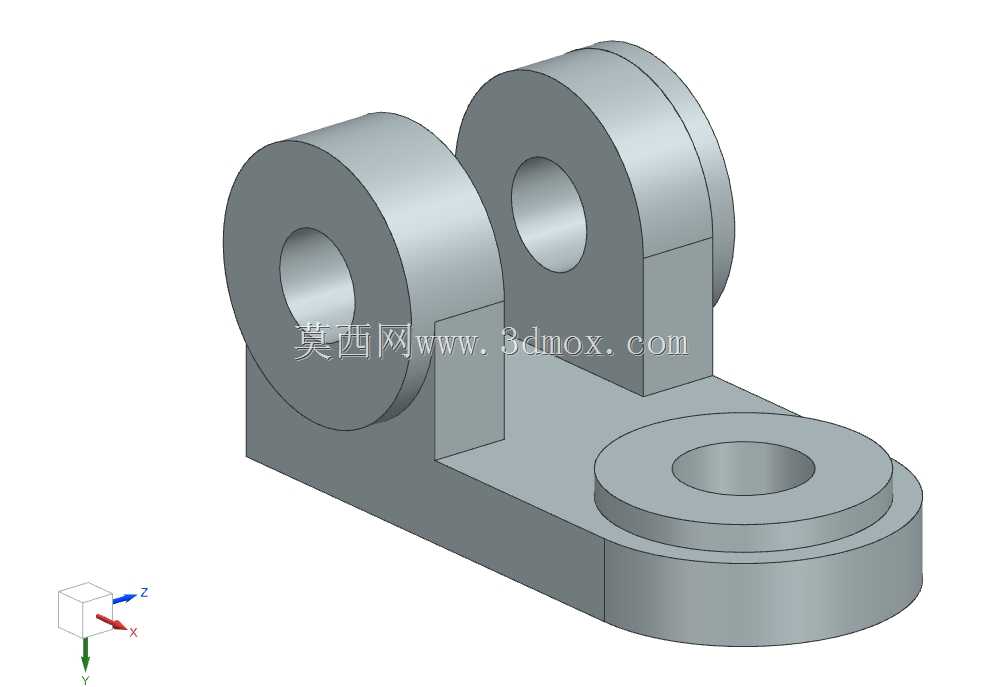

双立臂带底座铰接支撑结构件

　　这类双立臂带底座的铰接支撑结构，在轻工输送线、小型工装夹具台、非标自动化检测工位里十分常见，核心作用是为旋转类执行件提供稳定的回转支撑，同时通过底部的法兰安装结构实现与设备机架的刚性连接。从结构功能来看，两个对称布置的立式支撑臂顶端的同轴通孔，是用来穿装铰接销轴或者镶嵌滑动轴套的，两个孔的同轴度公差直接决定了铰接件转动时的卡滞程度，实际加工时通常会在一次装夹下完成两个孔的镗削，避免二次装夹带来的位置偏差。底部的凸台法兰结构，中心同样设置了通孔，这个孔一方面可以用来穿装定位销，实现支撑座在机架上的精准定位，另一方面也可以作为走线通道，给穿过铰接部位的传感器线缆、气路软管留出排布空间，避免线缆在部件转动时出现弯折磨损。

　　设计这类结构的时候，首先要核算的是立臂的抗弯强度，当铰接部位挂载的执行件有偏载力矩时，两个立臂会承受周期性的弯曲载荷，所以立臂与底座连接的根部做了圆弧过渡处理，避免直角连接处出现应力集中，长期受载后产生疲劳裂纹。底座的法兰厚度也需要根据安装面的平面度要求做匹配，如果设备机架的安装面加工精度不高，法兰厚度要适当增加，避免锁紧安装螺栓时底座发生形变，连带导致顶端两个铰接孔的同轴度超差。从安装边界来看，这类支撑件的整体宽度要匹配所挂载部件的轴向尺寸，保证铰接件转动时不会和两侧立臂发生摩擦干涉，底座法兰的外径要大于立臂的外侧间距，让安装螺栓的排布位置落在法兰实体区域内，避免螺栓孔距离法兰边缘过近导致安装时法兰边缘崩裂。

　　实际应用场景里，这类支撑座常用来作为小型翻转料斗的铰接支点、检测探头的角度调整支架、或者气动推杆的端部连接座，不同工况下对孔的配合公差要求也有区别：如果是低速手动调整的角度支架，孔的公差可以选H8级，配合普通的碳钢销轴即可；如果是高频往复转动的自动化工位，孔内需要镶嵌铜基石墨自润滑轴套，孔的公差要调整到H7级，保证轴套压装后不会出现松动脱落。底座上的安装螺栓孔通常会做沉头处理，让螺栓锁紧后头部不高出法兰表面，避免和下方的安装面之间出现间隙，影响支撑的稳定性。另外两个立臂的外侧端面和顶端圆柱面做了倒角处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员，也能在穿装销轴的时候起到导向作用，提升装配效率。

　　建模的时候要特别注意几个形位公差的体现：两个立臂的铰接孔同轴度、铰接孔轴线与底座安装面的平行度、底座法兰端面与安装面的平面度，这些参数虽然在三维模型里只是几何约束，但直接决定了后续零件加工出来能不能正常装配使用。很多新手建模的时候容易忽略立臂根部的过渡圆角，直接做直角连接，实际加工出来的零件在受载的时候很容易在根部断裂，还有的会把法兰上的安装孔位置设置得过于靠近边缘，导致螺栓拧紧的时候法兰边缘开裂。另外顶端的两个圆柱结构不是单纯的装饰，是为了增加铰接孔的接触长度，提升铰接部位的承载能力，如果孔的长度过短，销轴在受载的时候会出现局部应力过大，加快磨损速度。底部凸台的台阶结构，是为了在安装的时候和机架上的定位孔配合，快速找准安装位置，减少装配时的调整时间，这个台阶的外径公差通常选h7级，和机架上的定位孔形成间隙配合，既方便安装，又不会有太大的定位偏差。
