路亚钓组曲柄饵配套注塑成型模具

　　从结构设计逻辑来看，模具采用了单型腔直浇口的布局方案，因为曲柄饵本身属于带细长插接段的回转类零件，直浇口设置在大端端面的中心位置，既可以保证软质PVC或者TPE原料充模时的流动均匀性，避免细长段出现缺胶、气泡等成型缺陷，也能在开模后让浇口凝料和产品的分离工序更简便，不需要额外设计复杂的切浇口工装，适配小批量多批次的钓具生产节奏。模具的成型部分分为定模型腔和动模型芯两个核心组件，型腔部分直接加工出鲈鱼管的外轮廓曲面，包括大端的圆弧过渡面和细长段的外圆柱面，曲面加工时采用了三轴数控铣结合抛光的工艺，保证成型后钓饵的外表面光滑无毛刺，不会在水中使用时产生多余的水阻影响泳姿；型芯部分则负责成型鲈鱼管的内孔，内孔的尺寸公差控制在0.02mm范围内，保证和配套曲柄钩的插接段能实现间隙配合，既不会因为过松导致钓饵在抛投或者拖拽时脱落，也不会因为过紧让装配时耗费过多人工时间。这套模具对应路亚钓法中常用的软质曲柄饵与鲈鱼管配件的批量注塑成型工序，在户外钓具制造的生产环节里，这类模具直接决定了软饵的外形精度与装配适配性，是小尺寸橡塑钓饵量产环节的核心工装。日常生产场景中，这类模具会安装在卧式注塑机的动定模安装板上，适配常规100吨锁模力规格的小型注塑设备，不需要额外定制特殊规格的机台接口，能直接匹配多数钓具加工厂现有设备的安装边界，减少产线调整的额外成本。

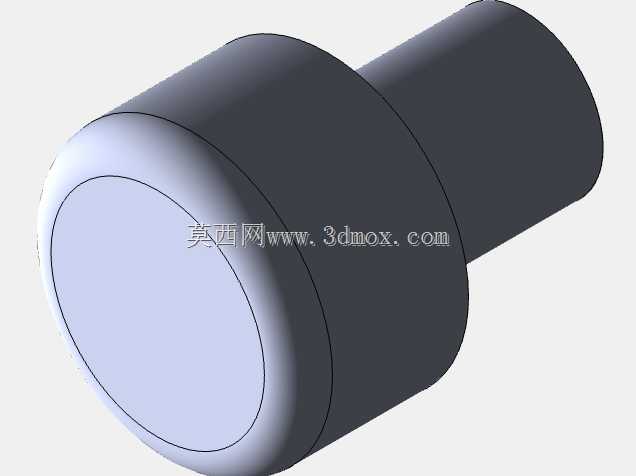

　　从安装边界来看，模具的整体外形为阶梯轴状的模仁结构，装入标准模架后整体厚度控制在220mm以内，适配注塑机的最大开模行程要求，导柱导套采用标准规格的滑动导向组件，合模时的定位精度可以保证型腔和型芯的同轴度误差不超过0.015mm，避免成型后的产品出现壁厚不均的问题，尤其是细长段的壁厚如果出现偏差，会直接导致软饵在水中的摆动姿态异常，影响实际作钓的效果。在实际生产使用中，这套模具还配套了简单的顶出结构，因为软质材料成型后会有一定的收缩抱紧在型芯上，采用顶管顶出的方式，顶出力均匀作用在产品的大端端面上，不会在软饵表面留下顶出痕迹，保证产品的外观完整性。

　　冷却水路的设计沿着型腔的圆周方向均匀布置，水路距离型腔壁的距离保持在15mm左右，保证成型时模温均匀，让软饵各部分的冷却收缩率保持一致，减少产品的变形量，尤其是细长段的直线度可以控制在0.1mm以内，保证和曲柄钩装配后整体的同轴度，让钓饵在水下收线时能保持稳定的摆动姿态。设计过程中还考虑了不同材质的成型适配性，不管是常规的PVC软胶还是现在常用的环保TPE材料，模具的脱模斜度都设置在1.5度，既可以保证顺利脱模，也不会因为斜度过大导致产品的尺寸偏差超出装配要求，大端的边缘位置做了0.5mm的圆角过渡，避免成型后产品边缘出现锐边，既影响装配时的操作手感，也能避免锐边在使用过程中出现开裂的问题。

　　另外模具的浇口套采用标准规格的零件，和注塑机的射嘴匹配度高，不会在生产过程中出现溢料的问题，减少原料的浪费，也降低了生产过程中清理模具的工作量。对于钓具生产企业来说，这类单型腔模具虽然单次注塑的产量不高，但是模具制造成本低，调试周期短，非常适合新品钓饵的小批量试产，当市场反馈良好需要扩产时，也可以在这套模具的结构基础上扩展成多型腔结构，直接复制现有模仁的加工参数，不需要重新进行成型工艺的验证，能大幅缩短新品的上市周期。在日常的模具维护环节，因为成型的是软质橡塑材料，模腔表面不容易产生残留，只需要定期检查导柱导套的润滑情况和密封件的磨损情况，就可以保证长期稳定生产，不需要频繁的拆模清理，降低了生产过程中的维护成本。
