塑料方凳注塑成型模具结构设计

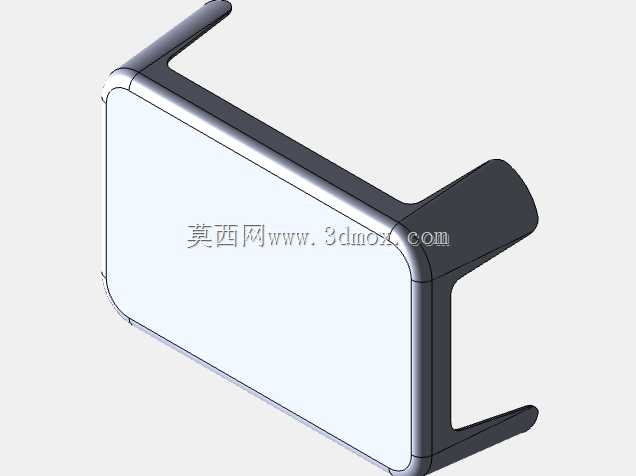

　　日常民用场景里随处可见的一体式塑料方凳，其批量生产完全依赖注塑模具的稳定运行，这套模具针对带网格加强筋的方凳结构做了针对性的模腔布局，适配常规卧式注塑机的装模尺寸边界，可直接匹配200吨级锁模力的注塑设备完成连续量产作业。从产品实际使用需求出发，塑料方凳需要承受成年人日常落座的动态载荷，同时兼顾堆叠收纳的便利性，因此凳面设计为带圆角的方形结构，背部设置纵横交错的网格加强筋，筋条间距控制在50mm，既保证凳面受力时的形变余量控制在安全范围内，又能减少原料用量降低单件生产成本，凳腿做了2°的拔模斜度处理，侧壁厚度均匀控制在2mm，避免注塑过程中出现缩痕、缺胶等成型缺陷。

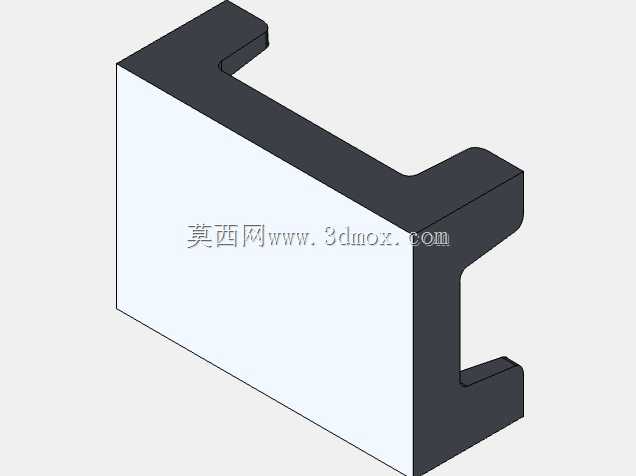

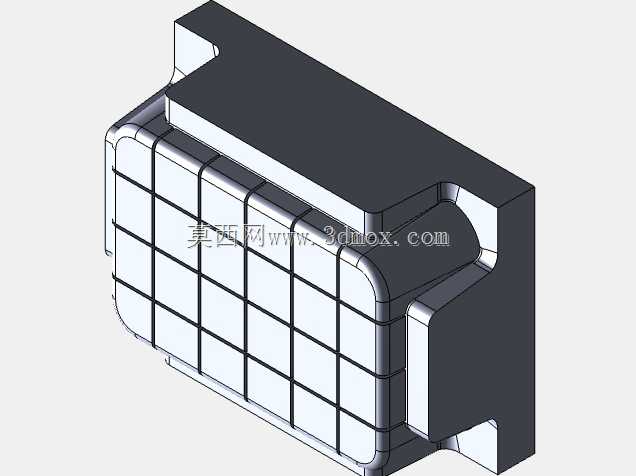

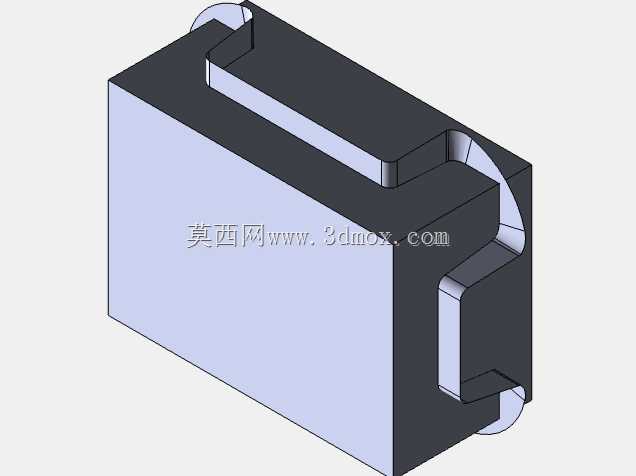

　　模具的分型面设置在凳面与凳腿的衔接位置，模腔边缘做了R10的圆角过渡，对应凳体的边角圆弧结构，避免成型后产品出现锐边，同时减少模腔边角处的应力集中，延长模具的连续生产寿命。模腔的成型尺寸严格匹配成品的外形边界：凳面整体长度300mm、宽度200mm，凳体总高度160mm，凳腿底端的支撑跨度为120mm，凳面边缘做了25mm高度的围边结构，提升落座时的接触舒适度，同时增强凳面的整体抗扭强度。进胶点选择在凳面中心的网格交汇位置，采用点浇口结构，开模时浇口可自动与产品分离，减少后续人工修剪浇口的工序，冷却水路围绕模腔的筋条区域与凳腿成型区域做环绕布局，保证模温均匀分布，将单件成型周期控制在合理区间，避免因冷却不均导致产品翘曲变形。

　　顶出机构采用多顶针均匀分布的布局，顶针位置对应凳面网格的加强筋交汇点与凳腿的内侧支撑位置，保证顶出过程中产品受力均匀，不会出现顶白、顶穿等缺陷，同时顶针的排布避开了产品的外观面，保证成型后产品的外表面无顶出痕迹，满足日用品的外观质量要求。这套模具的排气槽设置在模腔的末端填充位置，也就是凳腿的底端边角处，排气深度控制在0.02mm，既可以顺利排出模腔内的空气，避免产品出现烧焦、气泡等缺陷，又不会出现飞边问题，减少后续的修边工作量。针对塑料凳的堆叠需求，模具在凳腿的成型位置做了对应的堆叠定位结构，保证成型后的产品可以顺畅叠放，减少仓储与运输过程中的空间占用，同时叠放时不会出现卡滞、划伤产品表面的问题。

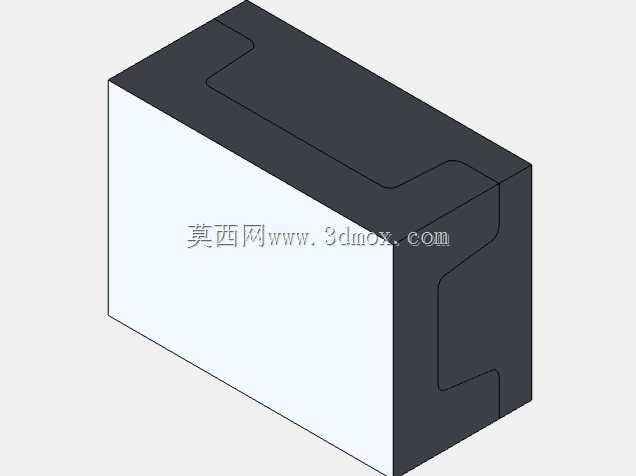

　　从模具的安装适配性来看，模架的长宽尺寸适配常规注塑机的哥林柱间距，定位圈与浇口套的尺寸符合通用注塑机的安装标准，不需要额外做改装即可直接上机使用，导柱导套做了加长处理，合模时的导向精度更高，避免长期生产后出现模腔错位的问题，保证产品的成型尺寸稳定性。日常生产过程中，只需要定期对导柱导套加注润滑脂，检查冷却水路是否存在堵塞，即可保证模具长期稳定运行，适配PP、PE等常用日用品塑料原料的注塑成型需求，成型后的产品不需要做额外的表面处理即可直接包装出厂，适配民用家具、餐饮门店、临时活动场地等多场景的塑料凳批量生产需求。
