注塑模具用方形定位裁切刀片结构

项目分类:注塑模图纸 发布时间:2025-02-20 ID:944647
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构
  • 注塑模具用方形定位裁切刀片结构

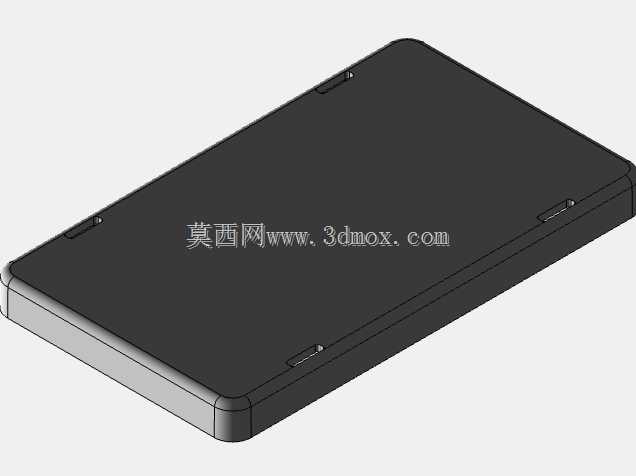

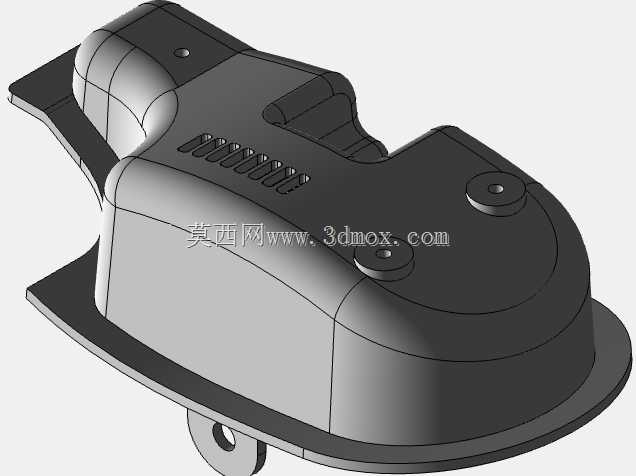

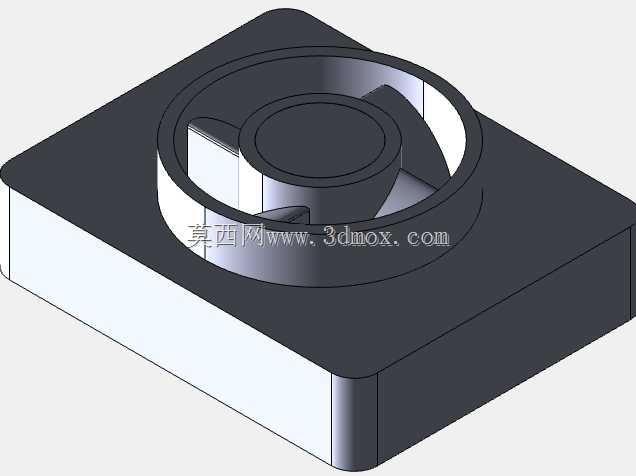

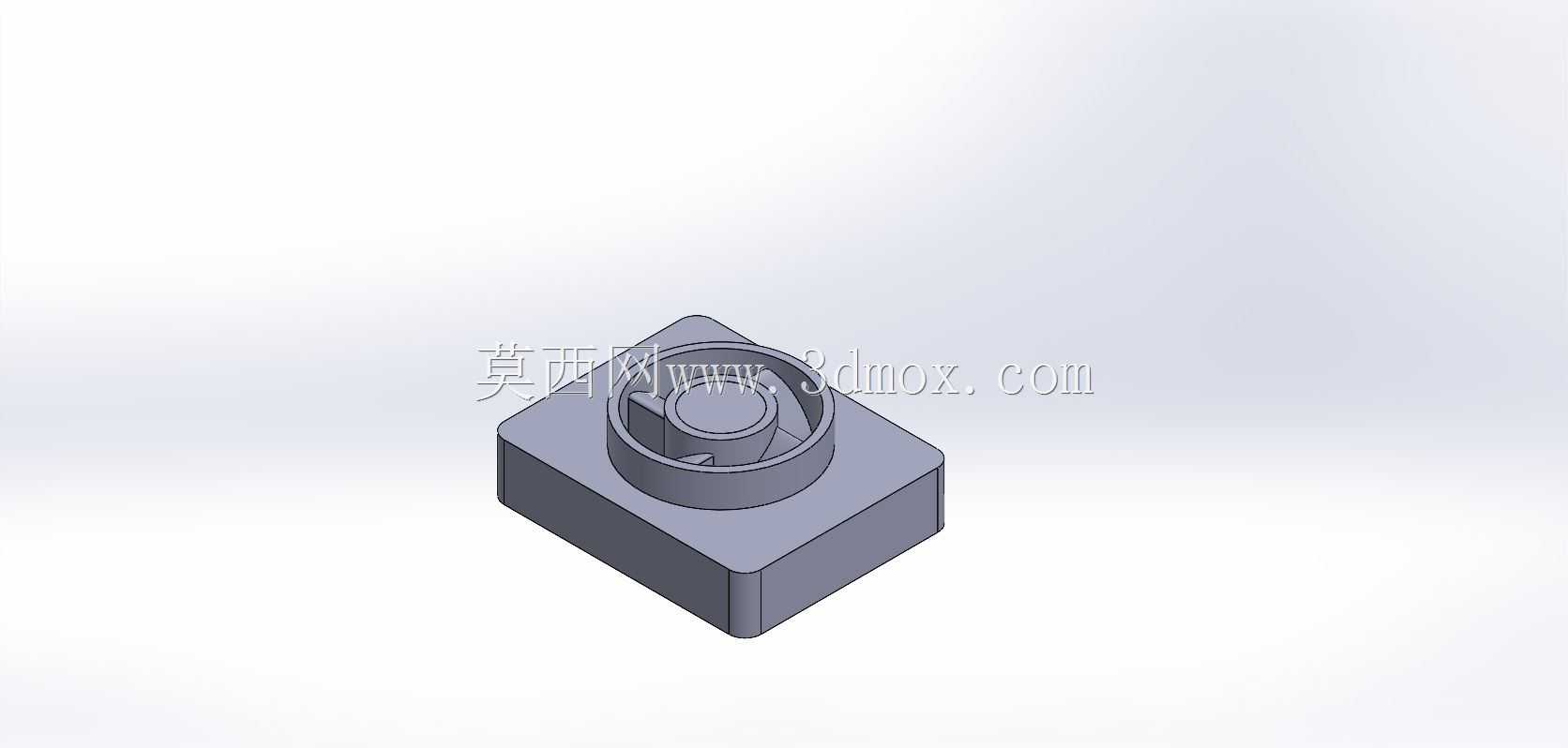

  在注塑成型生产环节中,这类带方形基座的环形裁切刀片是模内切工序里的核心功能零件,主要布置在模具型腔靠近浇口的侧方位置,当熔融塑胶完成填充、保压进入冷却阶段的末期,还未完全固化的浇口余料会在合模动作的驱动下被该刀片精准切断,避免开模后产品残留浇口凝料,减少后续人工修剪的工序成本,尤其适配小型精密塑胶结构件的大批量生产场景,比如消费电子外壳的内孔成型、电源适配器壳体的浇口处理工位都能见到这类结构的应用。

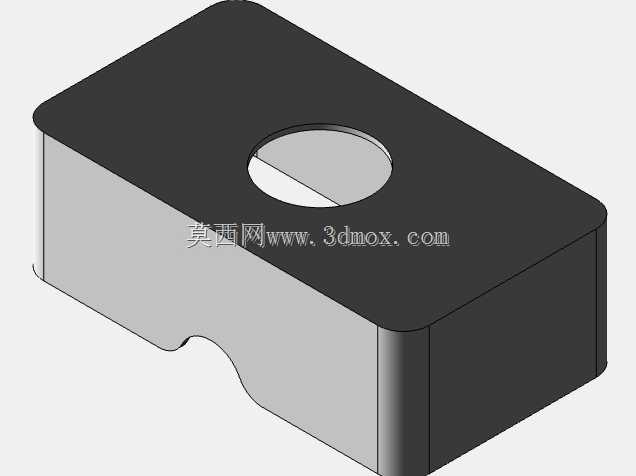

  从结构设计逻辑来看,下方的方形基座是整个刀片的安装定位基准,四个垂直侧壁与模具内的安装槽做小间隙滑配,间隙值控制在0.008-0.012mm区间,既保证刀片往复动作时不会出现卡滞,也能避免熔融塑胶从配合间隙渗入刀体后方影响动作精度;基座上方的环形刀头是核心工作部位,刃口做了0.05mm的钝化处理,不会因为长期反复裁切出现刃口崩缺,环形内孔的尺寸与产品待裁切部位的凸台尺寸做适配,裁切时刃口贴合产品分型面完成齐平切断,不会在产品表面留下凸起的裁切痕迹。

  设计这类刀片时首先要匹配模具的安装边界,方形基座的边长需要比刀头最大外径大4-6mm,给侧面的锁紧螺丝预留足够的安装空间,基座厚度通常设置在8-12mm,保证刀片在承受裁切反作用力时不会出现形变;刀头的高度需要结合模具的开模行程、顶出距离做核算,要保证刀片在裁切行程终点时,刃口刚好与型腔面齐平,既不能突出型腔面压伤产品表面,也不能低于型腔面导致浇口余料残留过长。

  实际生产中这类刀片的动作通常靠模具内置的微型弹性驱动结构或者注塑机的顶出序列联动控制,不需要额外配置独立驱动源,刀片的刃口角度设置在30度,兼顾刃口锋利度与结构强度,针对不同流动性的塑胶原料可以微调刃口角度,比如加工加玻纤的增强塑胶时,可以把刃口角度加大到35度,提升刃口的抗磨损性能,延长刀片的连续生产使用寿命。

  建模过程中需要重点关注基座与刀头的过渡圆角处理,两个结构衔接处做R0.5的圆角过渡,避免热处理时出现应力集中导致的开裂问题,同时安装基准面的平面度公差要控制在0.005mm以内,保证刀片安装后与模具安装面完全贴合,不会因为安装倾斜导致刃口裁切间隙不均出现毛边。刀头内孔与基座底面的垂直度公差需要控制在0.01mm以内,避免裁切时刃口单侧受力出现偏磨,影响裁切质量的稳定性。

  在模具装配调试阶段,这类刀片的安装需要先配磨安装槽的深度,保证刀片初始位置的刃口高出分型面0.02mm,合模时靠模具的合模力把刀片压回至齐平位置,依靠这个预压量保证裁切时刃口能完全切断浇口凝料,不会出现连料的问题。日常生产维护中只需要定期检查刃口的磨损情况,当裁切后的浇口残留高度超过0.1mm时,拆下刀片对刃口进行微量修磨即可重复使用,不需要整体更换,能有效降低模具的维护成本。
