飞行模拟器紧急齿轮延伸开关结构

　　这款结构件主要服务于民用飞行模拟训练设备的操控面板扩展场景，对应Da62机型模拟座舱的应急操控单元加装需求，解决原厂模拟套件缺少应急齿轮操控触发位的实际问题。在日常飞行模拟训练中，学员需要完成各类应急处置科目操作，其中起落架应急放下、备用液压触发这类涉及齿轮传动机构的应急操作，需要独立的物理操控开关来还原真机操作手感与逻辑，原有模拟座舱面板预留的安装位无法直接适配通用开关组件，因此需要专门设计该延伸装置来完成操控路径的转接。

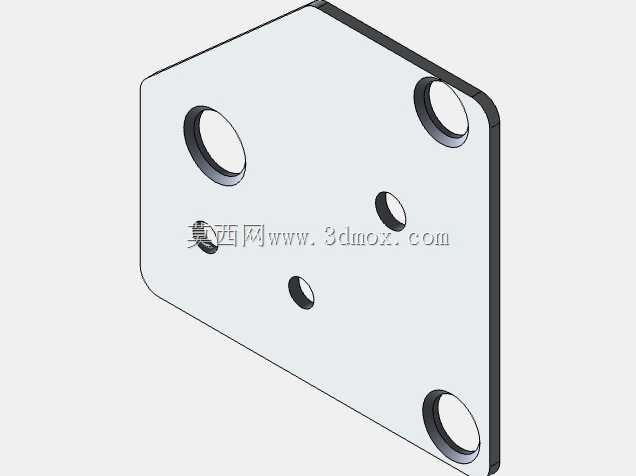

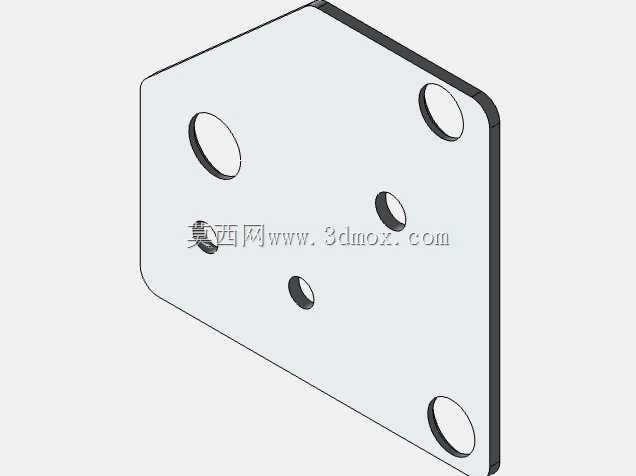

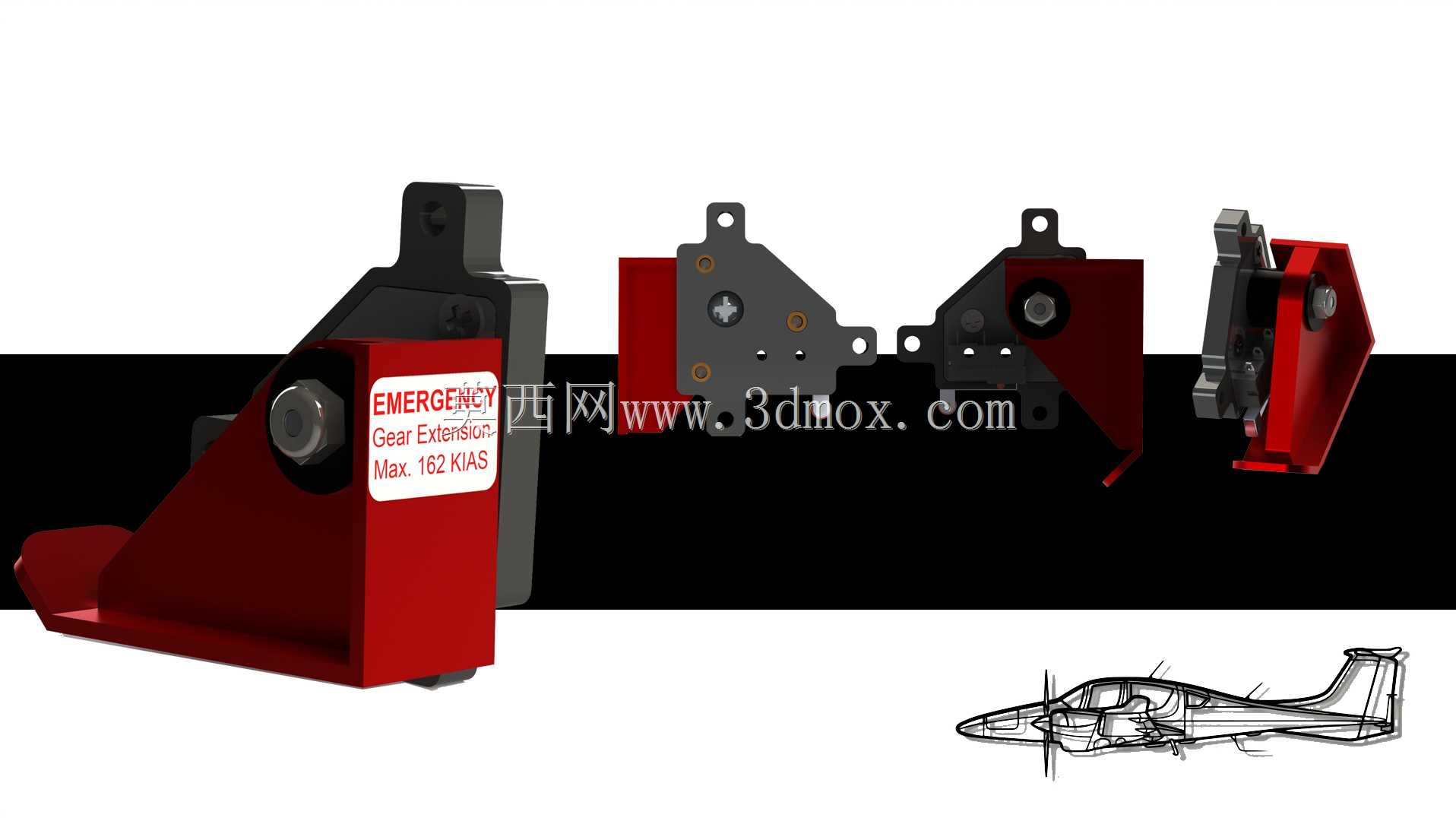

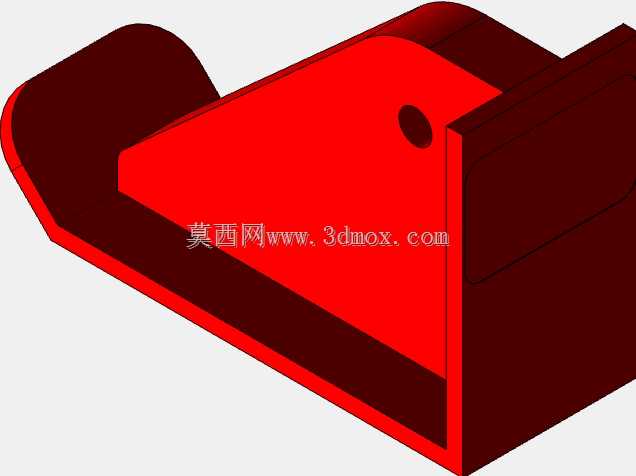

　　从功能层面看，该装置核心是实现应急操控动作的机械传导，将扳动开关的线性动作转化为对应齿轮触发机构的到位信号，同时自带行程限位结构，避免操作超程损坏内部触发元件，装置表面标注的162KIAS对应真机应急操作的速度阈值标识，还原真机操控的视觉提示逻辑，让训练过程的视觉反馈与真实驾驶舱保持一致。设计过程中优先考虑安装兼容性，主体支撑结构采用L型折弯的安装基座，基座上预留的三个固定孔位对应模拟座舱原有安装点位的孔距，不需要对原有面板进行二次打孔加工即可完成固定，安装后整体突出面板的高度控制在45mm以内，不会遮挡周边其他仪表与操控按键的操作空间，避免干涉飞行员的手部操作路径。

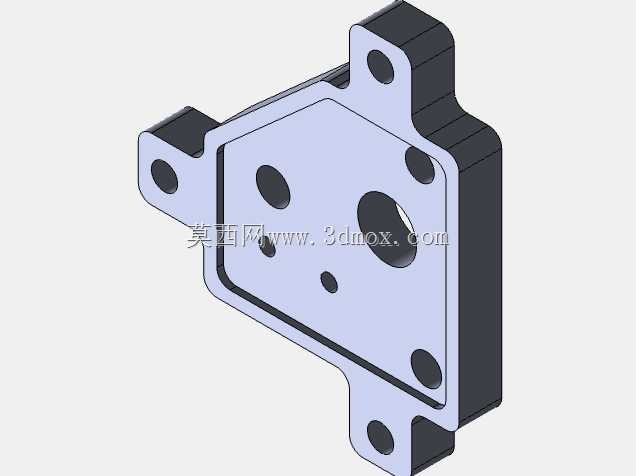

　　装置的核心传动部分采用侧装式齿轮啮合结构，开关扳动时带动内部小齿轮转动，将动作传递到后方的信号触发模块，齿轮啮合间隙控制在0.1mm以内，既保证扳动过程无卡顿虚位，又避免间隙过小导致的操作卡滞，开关扳动的阻尼感参照真机操作力度调校，扳动行程为25度，到位后有清晰的档位反馈，还原真实操作的手感。两侧的连接耳片采用对称式设计，既可以适配左侧面板安装，也可以翻转后安装在右侧面板，适配不同座舱布局的改装需求，耳片上的腰型孔允许安装时存在±2mm的位置误差，降低安装对位的精度要求，即使是自行改装的模拟座舱也能顺利完成装配。

　　外露的标识区域采用凹刻填色工艺，长期使用不会因为手指摩擦导致标识脱落，红色的主体配色与真机应急部件的配色逻辑一致，让学员在应急处置过程中可以快速识别该部件的功能属性，不需要额外辨识文字即可快速定位操控位。装置的所有棱角位置都做了R2的圆角处理，避免操作过程中划伤手部，符合操控类部件的人机工程要求，内部传动结构的所有活动部件都设计有防尘挡边，减少模拟座舱环境中灰尘进入传动间隙导致的操作卡顿问题，长期使用不需要频繁拆解维护。在安装边界上，装置后方需要预留30mm的走线空间，用于连接信号触发模块的数据线，整体重量控制在120g以内，不会因为长期挂载导致面板安装位变形，适配市面上主流的民用模拟座舱面板厚度范围，从3mm的亚克力面板到8mm的金属面板都可以通过配套的固定件完成锁紧。
