FTDI串口通讯模块卡扣式防护外壳结构

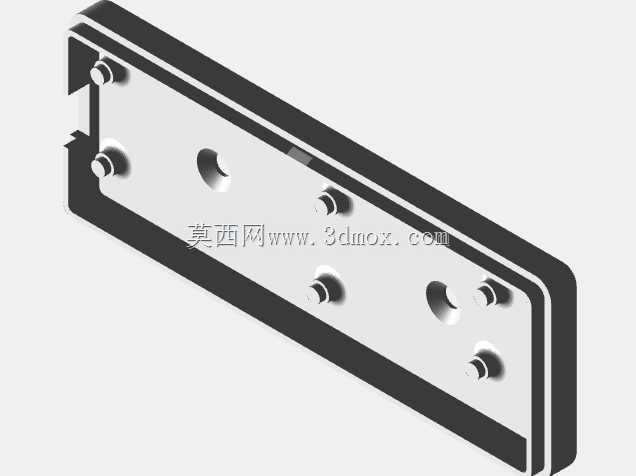

　　从结构设计逻辑来看，这款壳体采用上下对合的分体式结构，上盖与下盖的结合面做了错位止口设计，合盖后能形成连续的密封贴合边，既可以阻挡现场的金属碎屑、粉尘飘入壳内接触PCB焊点，也能避免日常放置时液体泼溅直接渗到电路板上。壳体内部的定位柱完全对应模块PCB上的四个安装孔位，模块放入下盖后，定位柱会直接穿入PCB的安装孔，不需要额外打胶或者固定件，就能限制PCB在壳体内的前后左右窜动，上盖合紧后，上盖内侧的压筋会刚好抵在PCB的非元件区域，把PCB牢牢压在定位柱的支撑面上，就算壳体从桌面高度掉落，内部的模块也不会在壳体内晃动撞坏元件。在工业现场调试、嵌入式设备通讯部署场景里，FTDI方案的USB转RS485模块是工控人随身常备的转换配件，这类模块常年在控制柜、设备调试现场、户外临时布线环境里流转，PCB板上的贴片元件、接口焊盘很容易因为磕碰、拉扯、积灰出现损坏，这款卡扣式保护壳就是针对FTDI USB COM485 PLUS4模块量身设计的防护结构，不需要额外螺丝固定，完全靠壳体自身的卡扣结构完成上下盖的锁合，日常拆装换模块不需要借助工具，现场维护效率很高。

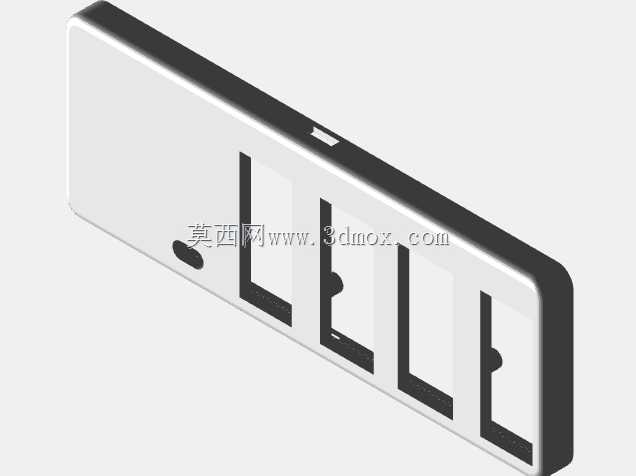

　　壳体的两端做了精准的开口避让，一端对应USB公头的伸出位置，开口尺寸刚好贴合USB金属接头的外轮廓，不会因为间隙过大导致接头处受力弯折；另一端对应RS485接线端子的位置，开口高度刚好留出接线操作的空间，现场接通讯线的时候不需要拆开外壳，直接就能把端子线拧到接线柱上，日常使用的时候不用频繁拆壳。卡扣结构设计在壳体的两个长边侧面，每个侧面做了两个内扣式的卡扣，卡扣的扣合量控制在0.8mm，既保证合盖后不会因为日常拉扯线缆脱开，又不会因为扣合力过大导致拆壳的时候掰断卡扣，卡扣的根部做了R0.5的圆角过渡，反复拆装的时候不会出现应力集中断裂的问题。

　　从安装边界来看，壳体的整体外形完全贴合模块本身的尺寸，没有做多余的外凸结构，整体厚度控制在刚好容纳最高元件的尺寸，不会额外占用控制柜内的安装空间，就算是密集排布的导轨端子旁，也能轻松塞下带壳的模块。壳体背面预留了两个沉头孔位，需要固定安装的时候，可以用M3的螺丝直接把壳体固定在设备内壁或者导轨安装板上，不需要额外做安装支架。在实际使用场景里，这类卡扣式外壳相比螺丝固定的外壳，更适合现场调试人员频繁更换模块、快速排查故障的需求，不需要随身携带小螺丝刀，徒手就能拆开外壳更换模块或者调整拨码开关，合上盖就能直接使用。壳体的内壁做了均匀的壁厚设计，整体壁厚1.5mm，采用常规的注塑工艺就能批量生产，材料选用常见的ABS材料就能满足日常的抗冲击需求，不需要特殊的工程材料，加工成本很低。壳体的边角都做了R2的圆角处理，日常拿取的时候不会划手，放在工具包里也不会刮坏其他线缆的绝缘层。针对模块上的指示灯位置，壳体上盖对应位置做了薄化处理，指示灯的光线可以透过薄化的塑料层清晰显示，不需要额外开透光孔，既保留了状态指示的功能，又避免了开孔进灰的问题。

　　在结构验证阶段，这类卡扣结构需要经过反复拆装测试，保证至少50次拆装后卡扣不会出现塑性变形，合盖后的缝隙均匀，不会出现一边翘边的问题；定位柱的高度需要精准匹配PCB到下盖内底面的距离，保证PCB放入后不会出现倾斜，避免上盖压合的时候压歪板上的贴片元件。另外，壳体的内表面所有和元件接触的位置都做了避空处理，对应板上的电容、芯片位置都留足了0.5mm的间隙，不会出现压件导致元件虚焊的问题。对于经常跑现场的工控工程师来说，这种一体化卡扣的保护壳能大幅降低模块的损坏率，平时把模块放在工具包里，不用担心钥匙、螺丝刀等金属物件碰到PCB造成短路，也不用担心接口被撞歪，日常使用的时候只需要把模块卡进壳里就能用，不需要复杂的组装步骤，非常适合现场调试、设备运维、嵌入式开发等多种场景下的串口模块防护需求。
